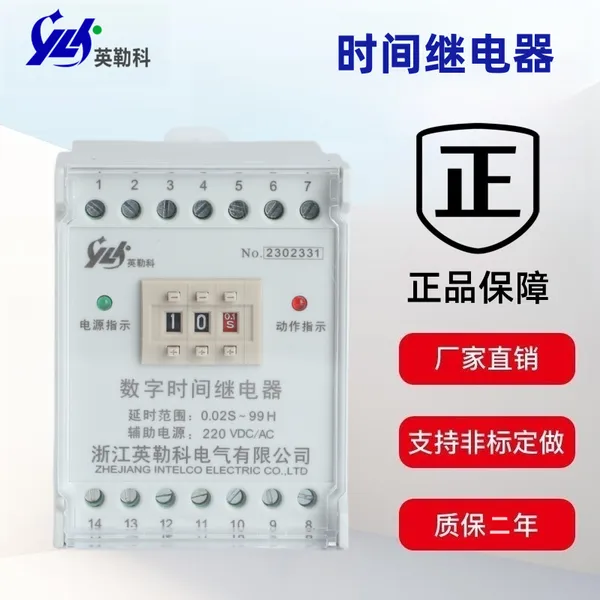

一、产品用途

  该系列端子排时间继电器采用石英晶体振荡器和大规模CMOS集成专用电路，其延时精度远高于电

磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供***,

是老式时间继电器更换的理想产品，该系列继电器的外形、内部接线、工作方式与DS电磁型时间继

电器完全相同，且整定范围更大，级差更小，直观方便，从0.02s到999h范围内都可以任意整定，均

能***精度，无须校验。主要用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。

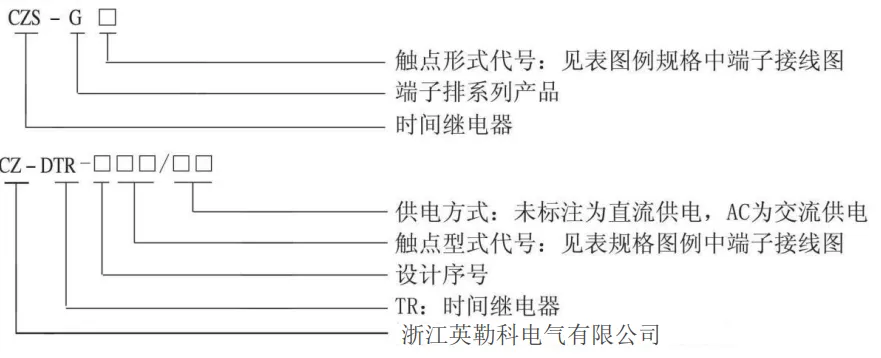

二、继电器型号分类及含义

三、产品工作原理

    该系列端子排时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从

零开始正向计数，同时读取拨盘的设定值的时基常数;当计数值与设定值相同时，输出高电平，驱动

三极管，出口继电器动作，且利用触点自保持，以***不发生抖动;当电源消失，出口继电器则返回。

四、技术要求

延时范围和级差:延时范围:0.02s~999M 或0.02s~999h;级差:可调详见时基设定表。

延时整定误差:继电器在20℃±5℃时，施加额定电压下，继电器延时整定误差(包含一致性):整定

值≤100s时，误差<+0.1s;整定值>100s时，误差<±0.1%。

返回时间:用切断电路的方法，使继电器断电，继电器触点返回至起始位置的时间不大于20ms。

电源电压允许变动范围:电源电压允许变动范围为额定电压的0.8~1.1倍。

触点容量:继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75ms的直流有感负

荷电路为80W;电压不大于250V的交流电路(功率因数C0S中为0.4±0.1)为300VA。

继电器可长期接通10A。

介质强度:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V(有

效值)，50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。

绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的

兆欧表测量其绝缘电阻不小于300M。

电寿命:继电器触点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为10次。

机械寿命:继电器不接负荷能可靠动作及返回，其机械寿命为10次。

功率消耗:在额定电压下，继电器功率消耗不大于5W。

五、产品接线图

六、产品外形图
