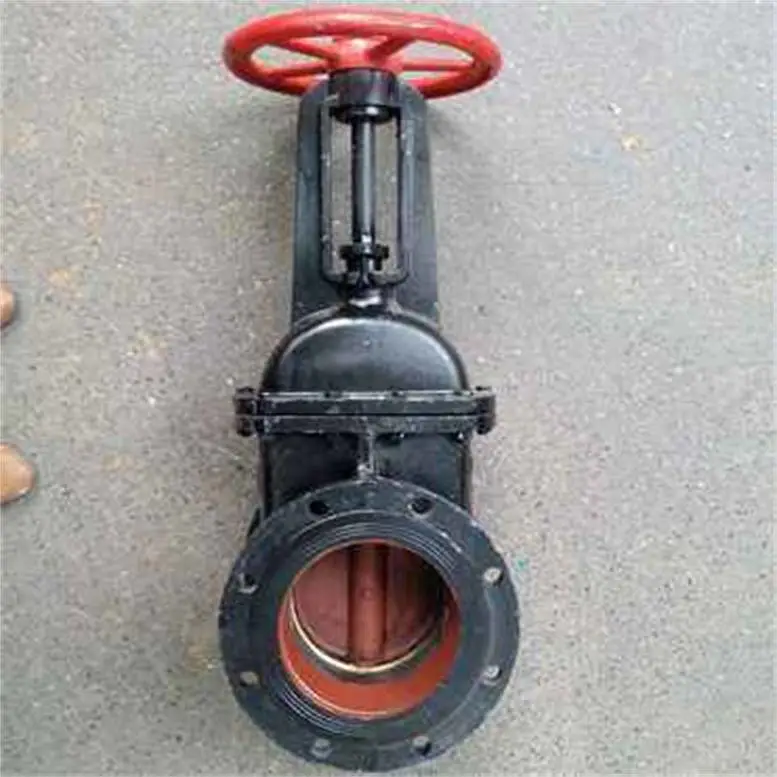

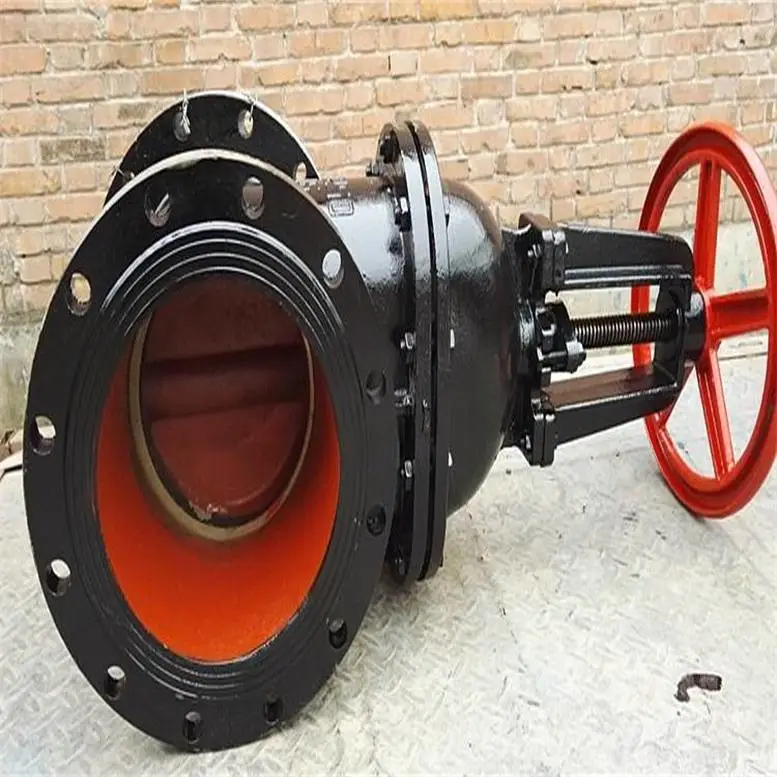

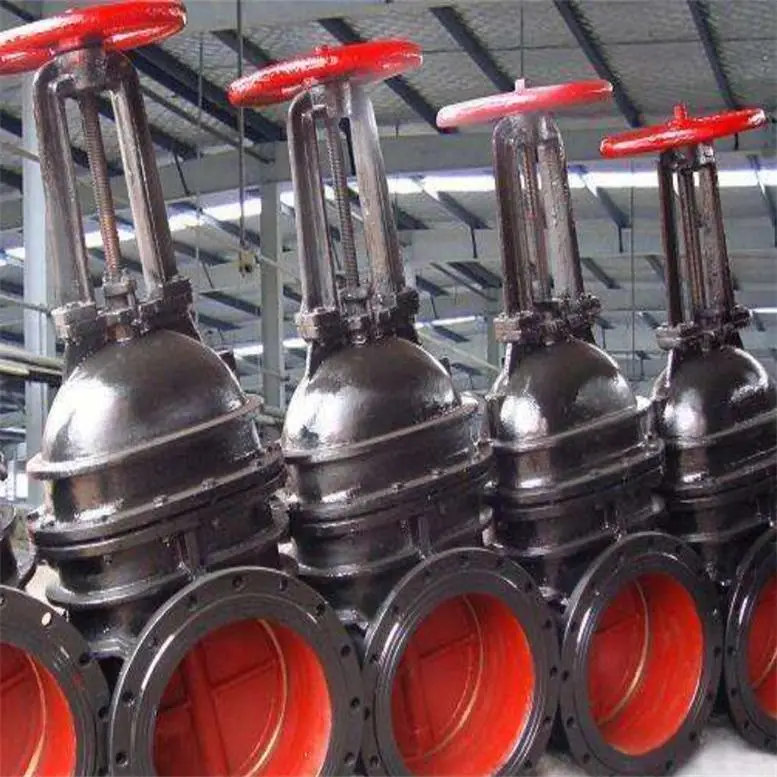

Z41T明杆楔式铸铁铜密封法兰式闸阀 明杆铸铁闸阀Z41T产品说明

主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋***动，闸板在阀体内升降。因此, 阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属硬密封楔式闸阀既能对高介质压力,也能对低介质压力进行密封。关闭时顺时针旋转阀杆,使闸阀密封面和阀体密封面密合而达到密封。但是,金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。

  闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面：

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15~40mm），目前仍保留了一部分闸阀。

Z41T明杆楔式铸铁铜密封法兰式闸阀 闸阀亦有一些缺点，主要是：

1）  外形尺寸和开启高度都较大，所需安装的空间亦较大；

2）  在启闭过程中，密封面间有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；

3）  一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

4）  启、闭时间长；闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分为几种不同的类型，而zui常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降杆（明杆）和旋转杆（暗杆）闸阀。

在各种类型的阀门中，闸阀是应用zui广泛的一种。它一般只适用于全开或全闭，不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尽寸没有严格要求，而且使用条件又比较苛刻的场合，如高温高压的工作介质，要求关闭件要***长期密封的情况下等等。

通常，使用条件或要求密封性能可靠，高压、高压截止（压差大）、低压截止（压差小）、低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程、化工等到领域应用较多。

Z41T明杆楔式铸铁铜密封法兰式闸阀楔式闸阀的选用一般依据下面的原则：

1）  对阀门流体特性的要求。流阻小、流通能力强、流量特性好、密封要求严的工况选用闸阀。

2）  高温、高压介质。如高压蒸汽、高温高压油品。

3）  低温（深冷）介质。如液氮、液氢、液氧等介质。

4）  低压大口径。如自来水工程、污水处理工程。

5）  安装位置：当高度受限制时使用暗杆楔式闸阀；当安装高度不受限制时使用明杆楔式闸阀。

6）  只能作开启、关闭用，不作调节或节流作用的场合，才选用楔式闸阀。

7）  在开启和关闭的频率较低的场合下，宜选用楔式闸阀。

一、Z41T明杆楔式铸铁铜密封法兰式闸阀设计标准：

GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。

二Z41T明杆楔式铸铁铜密封法兰式闸阀制造标准：

GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。

三、Z41T明杆楔式铸铁铜密封法兰式闸阀材质标准：

GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

四、Z41T明杆楔式铸铁铜密封法兰式闸阀连接标准：

法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。

五、Z41T明杆楔式铸铁铜密封法兰式闸阀试验标准：

GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。

以上是法兰闸阀的一些常见***，不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。

密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

Z41T明杆楔式铸铁铜密封法兰式闸阀主要特点及用途：
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定

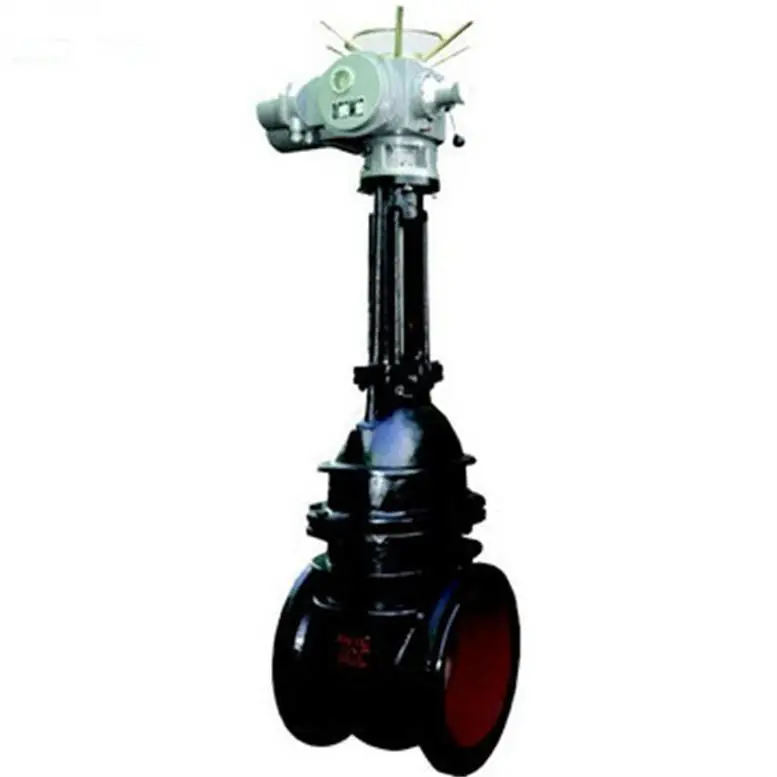

传动方式：手动、电动、齿轮传动。

Z41T明杆楔式铸铁铜密封法兰式闸阀产品参数

Z41T明杆楔式铸铁铜密封法兰式闸阀产品零部件材料

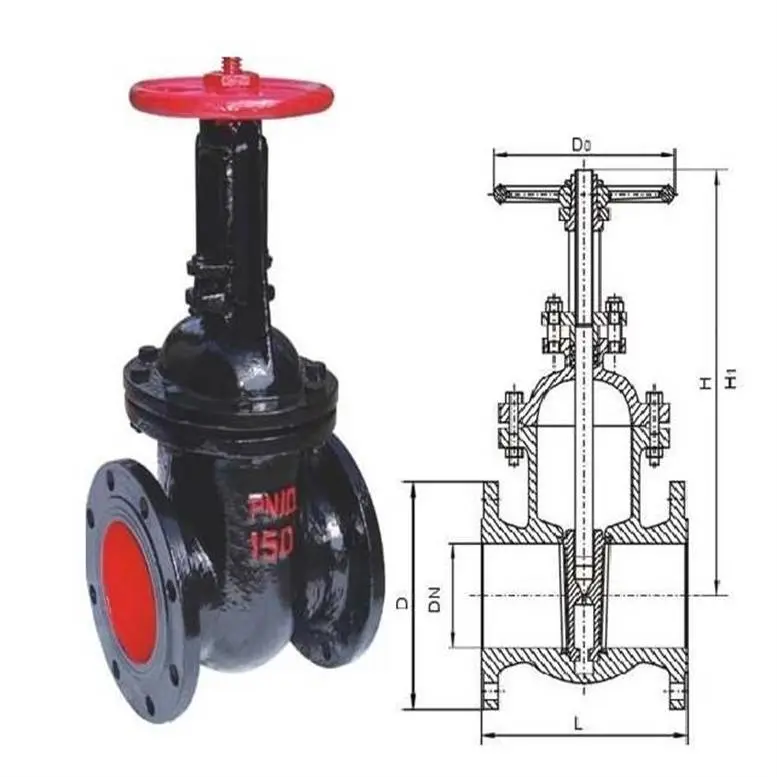

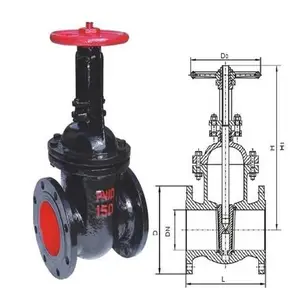

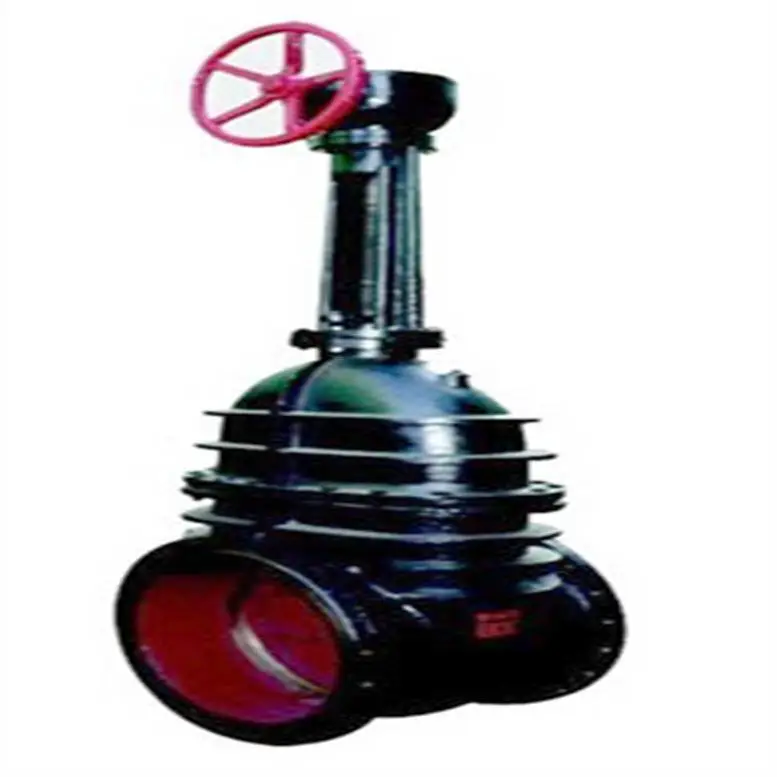

明杆铸铁闸阀Z41T产品外形及结构尺寸

首先，在实际的安装工作进行之前，有这样一些条件是我们需要检查合格的：
***，在铸铁闸门的门叶安装完成后，我们还需要对门槽部位进行相应的检查，看看有没有异物的残留，或者是否达到了规定的安装标准;
***，对于铸铁闸门的相关支撑联结部位的紧固度是否达到了标准，零部件的组装是否合格等;
第三，对于铸铁闸门周边环境的检查。为了更好的使用闸门。我们也是需要对周围的环境情况进行一些常规的检查的，以防那些没有及时清理的杂物在闸门运转之后会对其造成阻碍。从而影响其正常的运转。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
