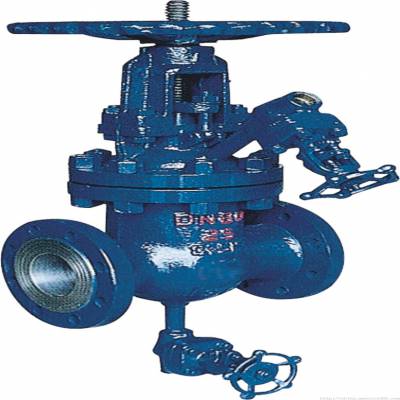

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀  DSZ41Y法兰式水封闸阀产品用途

水封闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。水封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

水封闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失较小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。较常用的形式是楔式闸阀和平行式闸阀。法兰闸阀的***主要包括以下几个方面：

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15~40mm），目前仍保留了一部分闸阀。

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀 闸阀亦有一些缺点，主要是：

1）  外形尺寸和开启高度都较大，所需安装的空间亦较大；

2）  在启闭过程中，密封面间有相对摩擦，磨损较大，甚至在高温时容易引起擦伤现象；

3）  一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

4）  启、闭时间长；闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构，常常把闸阀分为几种不同的类型，而zui常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降杆（明杆）和旋转杆（暗杆）闸阀。

在各种类型的阀门中，闸阀是应用zui广泛的一种。它一般只适用于全开或全闭，不能作调节和节流使用。

楔式闸阀一般用在对阀门的外形尽寸没有严格要求，而且使用条件又比较苛刻的场合，如高温高压的工作介质，要求关闭件要***长期密封的情况下等等。

通常，使用条件或要求密封性能可靠，高压、高压截止（压差大）、低压截止（压差小）、低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程、化工等到领域应用较多。

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀的选用一般依据下面的原则：

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀

一、DSZ41Y法兰式连接水封真空隔离闸阀 设计标准：

GB/T 12234-2007《金属闸阀》、GB/T 19672-2005《工业阀门构造长度》等。

二DSZ41Y法兰式连接水封真空隔离闸阀 制造标准：

GB/T 13927-2008《钢制闸阀》、GB/T 12235-2007《锻钢闸阀》等。

三、DSZ41Y法兰式连接水封真空隔离闸阀 材质标准：

GB/T 12224-2005《一般用途碳素钢锻件》、GB/T 12228-2006《低温碳素钢锻件》等。

四、DSZ41Y法兰式连接水封真空隔离闸阀 连接标准：

法兰连接标准主要有GB/T 9113-2010《钢制法兰连接阀门》、HG/T 20592-2009《钢制法兰连接闸阀》等。

五、DSZ41Y法兰式连接水封真空隔离闸阀 试验标准：

GB/T 13927-2008《钢制闸阀试验》、GB/T 19672-2005《工业阀门试验》等。

以上是法兰闸阀的一些常见***，不同型号、规格的产品会有一定差异。购买闸阀时应注意选择符合相关***的产品。

密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。使用楔形闸板的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能对高介质压力，也能对低介质压力进行密封。关闭时顺时针旋转阀杆，使闸板密封面和阀体密封面密合而达到密封。但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封。所以说金属密封楔式闸阀属单面强制密封。

【DSZ41Y法兰式连接水封真空隔离闸阀 产品特点】：
1、阀盖填料室带有水封结构，具有良好的气密性。
2、具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点。
3、产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。
4、闸板采用平行式双闸板结构或楔式单闸板结构，密封可靠，开闭轻便，检修方便。

DSZ41Y法兰式连接水封真空隔离闸阀 设计和制造标准

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀

DSZ41Y法兰式连接水封真空隔离闸阀 主要性能规范

DSZ41Y法兰式连接水封真空隔离闸阀 DS/Z44H,DS/Z41Y主要尺寸

DSZ41Y法兰式连接水封真空隔离闸阀 水封闸阀主要外形尺寸

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀 外形尺寸

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀

DSZ41Y法兰式水封闸阀安装和使用

1，水封闸阀只作全开或全关使用，不准用来调节流量．
2，水封闸阀门可安装在水平或垂直管路上．
3，安装前应将阀门清理干净．
4，安装时务必使水封环与水封接头通道对齐，为安装填料方便，允许用石墨石棉填料替代增强聚四氟乙烯填料及填料垫．
5，安装电动阀门时，应检查和调整下限位螺钉及电动装置的行程控制和扭矩控制器．
6，手动启闭阀门时，顺时针为关闭，逆时针为开启．
7，阀门应用手轮或电动装置操作，不准借助其他杠杆．
8，使用时，应经常在转动部分注油，阀杆梯形螺纺部分涂润滑脂．
9，本系列阀门在出厂前严格按照JB/T9092-2007标准逐台试验合格，安装单位不需要解体，可直接安装使用

5.DSZ41Y法兰式连接水封真空隔离闸阀 保管、保养、安装和使用

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀

5.11气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。

6.可能发生的故障、原因及消除方法 见表1

DSZ41Y-16C火电厂汽机水封真空隔离法兰式连接闸阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的水封闸阀型号，请水封闸阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属闸阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
