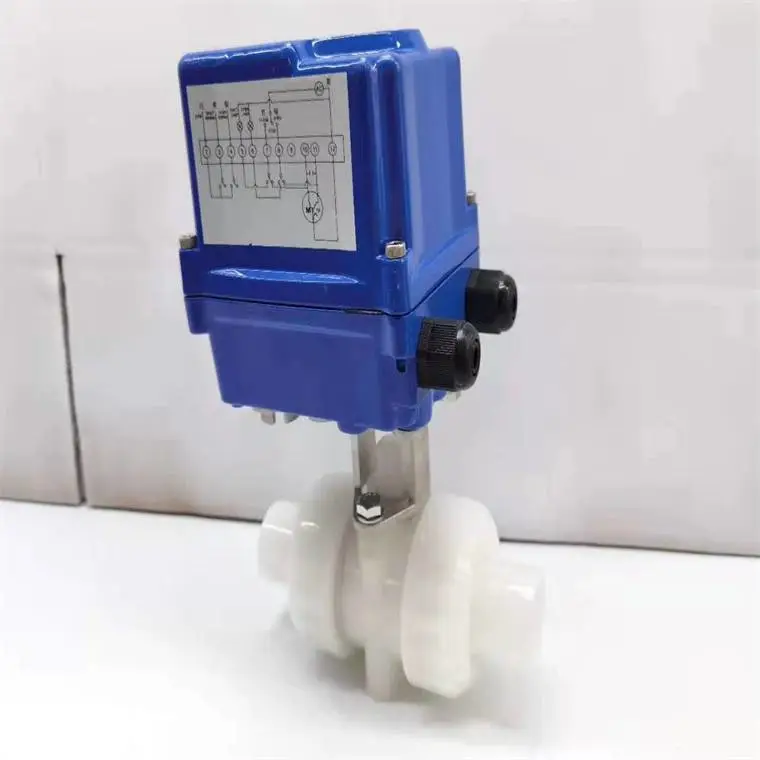

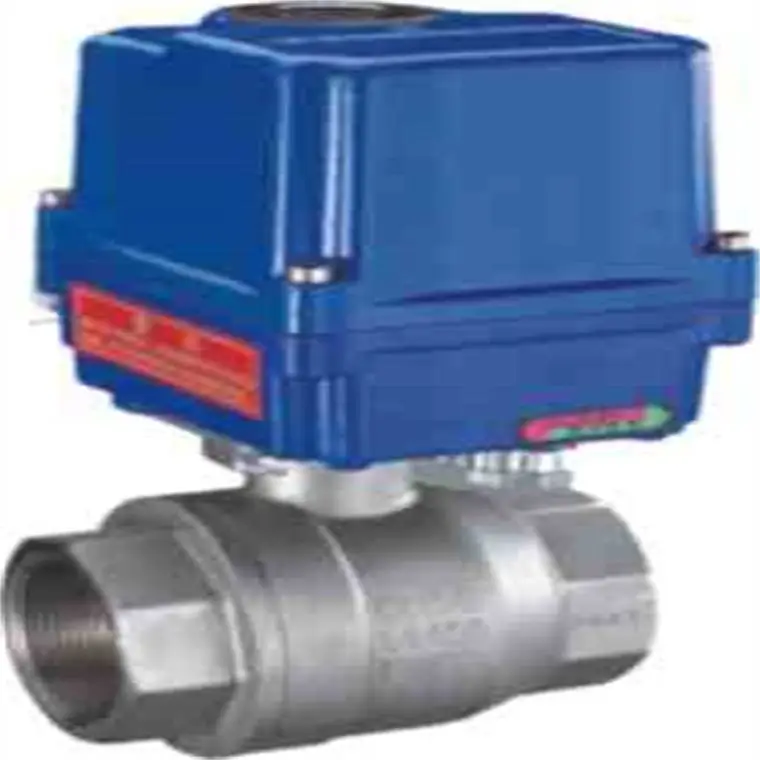

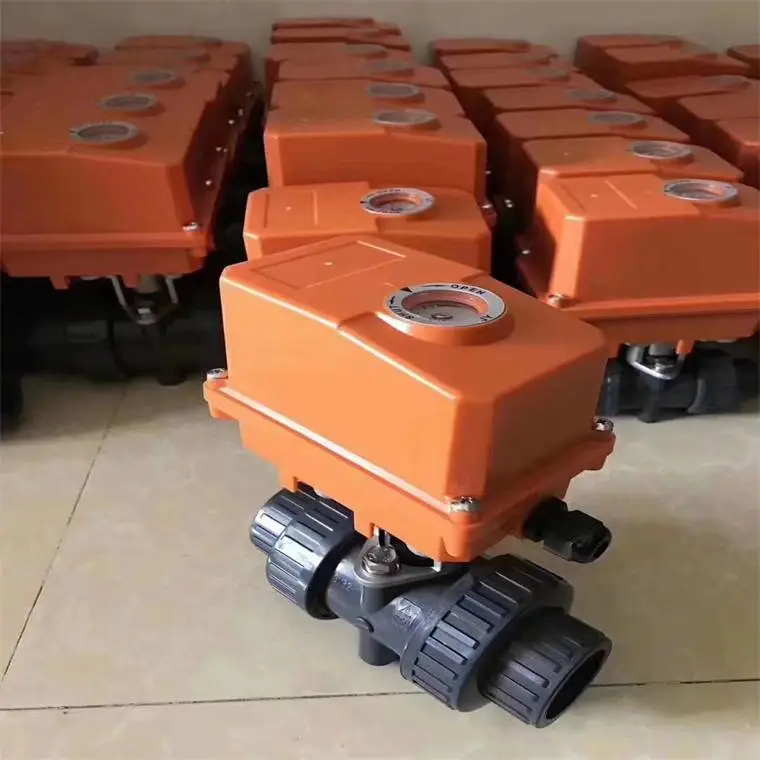

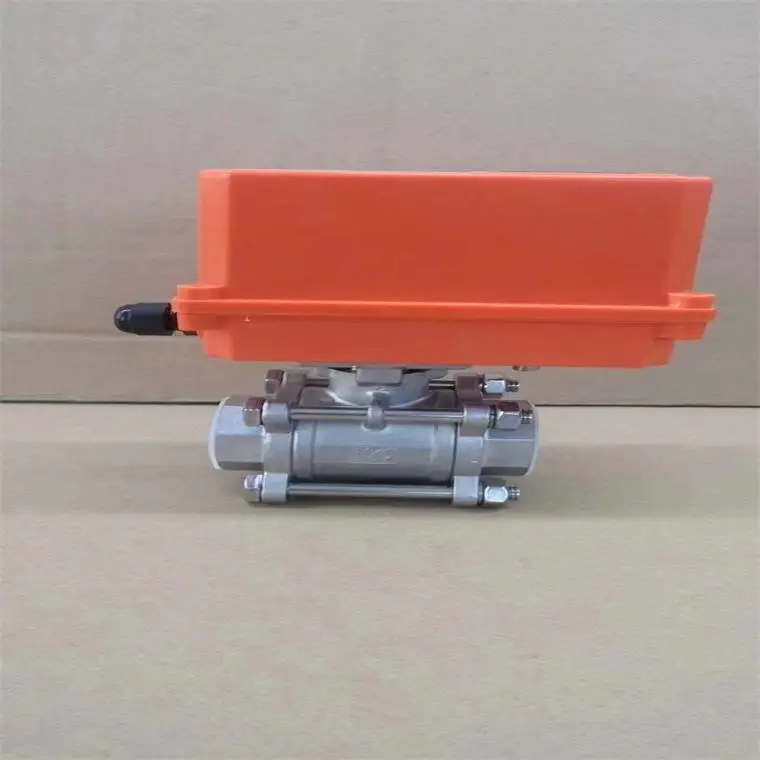

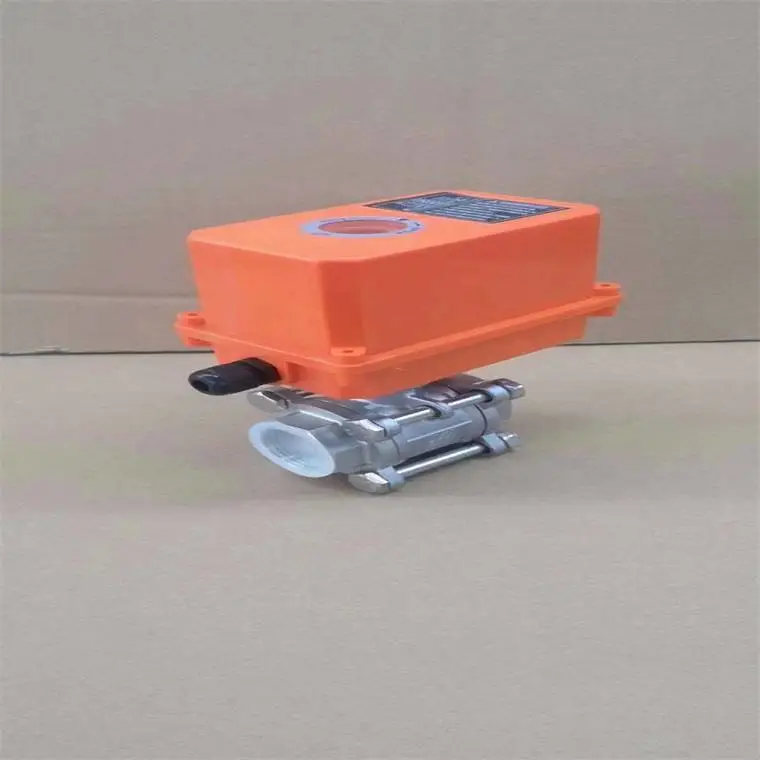

CWX体积小巧性能可靠微型电动内螺纹连接球阀CWX微型电动内螺纹连接球阀 CWX微型电动球阀产品说明

微型电动球阀,小口径电动球阀外形美观,体积小巧,性能可靠,输出扭矩大,使用寿命长（5～10万次）微型电动球阀执行器采用全金属齿轮,精密度高,力矩大。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元。外壳采用合金材料，外观小巧精致、美观耐用,传动机构。
电气限位和机械限位一体化设计,定位准确,一致性很高,***执行器连转的可能.

在石油、化工、天然气等行业中，防爆电动球阀的应用越来越广泛。但是，如何正确选型和设计防爆电动球阀，是很多工程师和技术人员面临的问题。

选型还需要考虑介质的性质和工作环境。例如，介质的温度、压力、粘度和腐蚀性都会对电动球阀的选型产生影响。在高温、高压或强腐蚀介质下，需要选择适合的材质和结构的电动球阀以***正常工作。此外，工作环境的温度、湿度和震动等也需要考虑，特别是在恶劣环境下需要选择防爆或防腐蚀型号的电动球阀。

　CWX体积小巧性能可靠微型电动内螺纹连接球阀　一、CWX微型电动内螺纹连接球阀选型

　　1.根据介质特性选择阀门材质：不同的介质对阀门材质的要求不同，例如，对于腐蚀性介质，应选用耐腐蚀性能较好的不锈钢或合金材质；对于高温介质，应选用耐高温的铬钼钢或镍基合金材质。

　　2.根据工作压力和温度选择阀门结构形式：根据工作压力和温度的不同，可以选择不同的阀门结构形式，如浮动式、固定式、三通式等。

　　3.根据流量要求选择阀门口径和行程：根据流量要求，可以选择合适的阀门口径和行程，以***阀门的开启和关闭速度满足工艺要求。

　　4.根据控制系统要求选择阀门驱动方式：根据控制系统的要求，可以选择电动、气动、液动等不同的阀门驱动方式。

CWX体积小巧性能可靠微型电动内螺纹连接球阀选型指南：

　　1.使用环境：确定阀门的使用环境，例如室内或室外，高温或低温，是否存在腐蚀性介质等。这些因素将直接影响球阀的材料选择和机械性能要求。

　　2.阀门材料：根据使用环境选择合适的材料，如不锈钢、碳钢、铸铁等。不锈钢是常用的耐腐蚀材料。此外，还需考虑密封材料，如PTFE、聚四氟乙烯等。

　　3.口径规格：根据流体系统的需求确定合适的口径规格。口径过大或过小会影响流量控制效果。同时，需确认管径与阀门的连接方式，如法兰、螺纹、卡箍等。

　　4.执行器参数：根据电压大小、功率要求进行选择，或根据介质压力、管道尺寸选择对应的执行器型号。不同尺寸和压力可能需要不同的开启扭矩，执行器是否带手动开关等也需要考虑。

　　5.品牌选择：选择可靠的品牌，考虑质量***、售后服务、***、用户评价和***等方面。

CWX体积小巧性能可靠微型电动内螺纹连接球阀　　二、CWX微型电动内螺纹连接球阀设计

　　1.确定阀门的工作环境条件：在设计时，需要明确阀门所处的工作环境条件，包括介质性质、工作压力和温度、环境温度等因素。这些因素将直接影响到阀门的材料选择和结构设计。

　　2.确定阀门的结构形式：根据介质特性、工作压力和温度以及流量要求等因素，确定阀门的结构形式。一般来说，固定式阀门适用于高压、大口径的场合；浮动式阀门适用于低压、小口径的场合；三通式阀门适用于介质流向需要改变的场合。

　　3.确定阀门的驱动方式：根据控制系统的要求，确定阀门的驱动方式。电动驱动方式适用于远程控制和自动化程度较高的场合；气动驱动方式适用于需要快速响应和频繁操作的场合；液动驱动方式适用于需要提供较大推力的场合。

　　4.进行强度计算和密封设计：在确定了阀门的结构形式和驱动方式后，需要进行强度计算和密封设计。强度计算主要是为了***阀门在工作过程中不会因为压力过大而发生破裂或变形；密封设计主要是为了防止介质泄漏。

　　5.进行电气设计和控制系统设计：对于电动驱动方式的防爆电动球阀，还需要进行电气设计和控制系统设计。电气设计主要是为了确定电机功率、电源电压等参数；控制系统设计主要是为了实现阀门的远程控制和自动化操作。

当我们确定要用电动球阀的时候，首先需要知道的就是的工况条件：即它和阀门连接管道的口径和连接方式，如法兰、对夹等，然后是工作条件，阀门的工作压力是多大呢？这个是需要具体的数值，根据数值进行测算选型，阀门所流通的介质是什么呢？一般来说，如果像流通的是大颗粒的物质，就要思考是否会磨损密封面的情况，像流通化学品这些具有腐蚀性的介质，就要考虑是否防腐蚀型材质，也可以根据此介质的属性相对应选择阀体和阀芯的材质，除了以上这些，还有工作温度等等。

CWX体积小巧性能可靠微型电动内螺纹连接球阀

再就是阀门的流量，一般来说，球阀在打开时的流阻非常小，几乎可以为零，所以流量是比较大的，还有电压，电压不同，即使是同一种产品也不能使用，会发生熔断保险丝等现象，再就是防爆和防护等级，在一些比较特别的工况下，要考虑防爆的需求，防护等级指的是执行器的放水和防外物等级，IP68相对较好一些；在选型上，还需要注意是需要开关型还是调节型，实际上两者的价格差距比较大，顾名思义，开关型是负责开启和关闭阀门截断介质，而调节型除了可以满足启闭的要求，还可以调节流量等等。

CWX体积小巧性能可靠微型电动内螺纹连接球阀 CWX微型电动内螺纹连接球阀

执行器和阀门可以多角度装配,方便于对于空间的分配需求。
球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
替换电磁阀不能正常工作的环境。
在1～2Mpa水压下，工作电流仅仅为45～100mA(不同型号之间有差异)。
CWX体积小巧性能可靠微型电动内螺纹连接球阀 CWX微型电动球阀阀接线方式说明：
1、控制接线方式-2线
说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线（外部断电）
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转).
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).
2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部采用法拉电容作为备用电源,***,充电时间快,可工作于开关频率比较高的场合。

CWX体积小巧性能可靠微型电动内螺纹连接球阀 CWX微型电动球阀控制方式选型表：

CWX体积小巧性能可靠微型电动内螺纹连接球阀微型电动球阀产品相主要技术参数:

CWX微型电动球阀外形连接尺寸

注明： Q1：表示阀门带转接板连接  Q2：表示阀体和执行器之间无转接板连接  (单位：mm  重量：kg)

微型电动球阀是我公司的小型电动阀门品种，其执行器和阀体的一体化设计，大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构，既减小了扭力又克服了结垢导致开关不灵的弊病。
CWX微型电动内螺纹连接球阀使用和维护及故障排除方法
　　1、安装与使用
　　(1)环境要求
　　①本产品即可在室内安装，也可在室外安装。
　　②本产品属非防爆产品，请注意避开易燃、易爆等环境。
　　③在有雨水、原料等飞溅和阳光直射的环境，需要安装保护整台电动执行机构的防护装置。
　　④应有足够的空间便于操作人员手动操作以及就地拆卸和维修的可能性。
　　⑤应安装在周边环境温度为-30℃~60℃范围内，不能在高温环境下使用。
　　(2)使用要求
　　①产品适用于***5211标准的阀门：安装尺寸F03、F04、F05，阀杆四方11×11或9×9，阀杆高度≤16mm.。
　　②与阀门连接时，执行机构与阀门都处于全关位置。
　　③与阀门连接时完毕后用手柄驱动执行机构全开、全关一次，确认运行平稳、无偏心、无歪斜，检查阀门在执行机构开度指示范围内能否实现全关和全开。
　　④用力不可过猛，否则会导致执行机构超程运行而造成损坏。
　　(3)工作介质温度的要求
　　①与阀门配套使用时，工作介质温度传到执行机构上面，执行机构温度会升高。
　　②工作介质温度在80℃以下时可直接安装。
　　③工作介质温度在80℃以上时不可直接安装，需加装散热装置。
CWX体积小巧性能可靠微型电动内螺纹连接球阀　　(4)电动试运转
　　①按箱体上的控制回路图正确连接线路，确认无误后打开电源。
　　②开关投向close，执行机构驱动阀门向关闭方向(顺时针)运行，直至关限位开关(K1)动作，电动执行机构停转。
　　③开关投向open，执行机构驱动阀门向全开方向(逆时针)运行，直至开限位开关(K2)动作，电动执行机构停转。
　　(5)极限位置开关(电气限位)的调整
　　①用手柄驱动执行机构至全关位置。
　　②松开行程档块D上的固定螺钉，顺时针方向转动D与之相对应的微动开关K1动作，在K1 刚刚发出动作响声时停止转动D并锁紧D上的固定螺钉，固定行程档块D，调试即可完毕。
3、保养与维修
　　(1)要经常检查管道有没有铁锈、焊渣、脏物、尘士;
　　(2)电源不能有故障;
　　(3)定期检修;
　　(4)停放时，接口都要用塑料塞堵上。
　　(5)由于使用了寿命长、耐压性好的***钼基润滑油，所以无须点检及加油。
　　(6)在阀门动作很***时，请定期驱动执行机构，检查有无异常。
　　(7)当调节阀在使用中不能满足操作要求，或者经过一段长时期的运行为了预防事故发生而作定期检查时，先将阀从管线卸下，清洗、拆卸、更换元件，重新组装测试后重新安装。
CWX体积小巧性能可靠微型电动内螺纹连接球阀 CWX微型电动内螺纹连接球阀注意事项：
　　1、通电时禁止手动操作。
　　2、除手动操作以外，请不要打开手动操作口的胶盖，以防止水或灰尘进入执行机构内部。
　　3、执行机构内部配有过热保护装置，当电机温度超过125℃时，过热保护装置将会自动切断电机电源。
　　4、使用时用户须加装漏电保护装置。
　　5、请确认输入电压及配线接点是否正确 。
　　6、不可将两台或数台执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控和电机温升超标。
　　7、禁止超载使用执行机构。

CWX体积小巧性能可靠微型电动内螺纹连接球阀 订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
