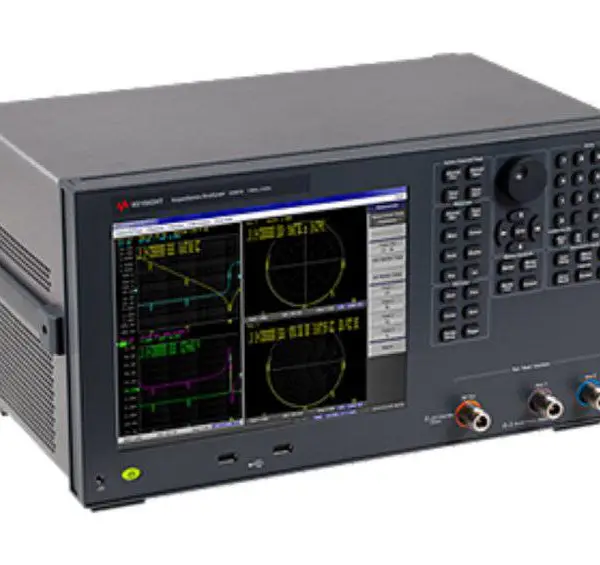

E4990A 阻抗分析仪

E4990A 阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供 0 045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

主要特点

5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级

±0.08%（±0.045% 典型值）基本阻抗测量精度

25 m 至 40 M 宽阻抗测量范围（10% 测量精度范围）

测量参数 Z Y θ、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

加快测量速度选件（选件 001。仅适用于 10M/20M/30M/50M 选件）

10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

数据分析功能：等效电路分析、极限线测试

技术参数

测量参数阻抗参数|Z θz Y θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B、复数 Z、复数 Y电平监测Vac、Iac、Vdc、Idc测量端子配置四端子对配置连接器类型四个 BNC ( 阴头 ) 连接器。选件 120: 利用 Keysight 42942A 端接适配器 (7 毫米端口 ) 或 42941A 阻抗探头 (SMA ( 阴头 ) 端口 ) 可转换为单端口端子。信号源特征频率范围20 Hz 至 120 MHz ( 选件 120)20 Hz 至 50 MHz ( 选件 050)20 Hz 至 30 MHz ( 选件 030)20 Hz 至 20 MHz ( 选件 020)20 Hz 至 10 MHz ( 选件 010)分辨率1 mHz精度不使用选件 1E5 7 ppm ± 1 mHz7 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 , 典型值 )使用选件 1E5 1 ppm ± 1 mHz ( 在 5 至 40°C 温度范围内 )稳定度使用选件 1E5 ±0.5 ppm ( 在 5 至 40°C 温度范围内 , 典型值 )±0.5 ppm/ 年 ( 典型值 )
