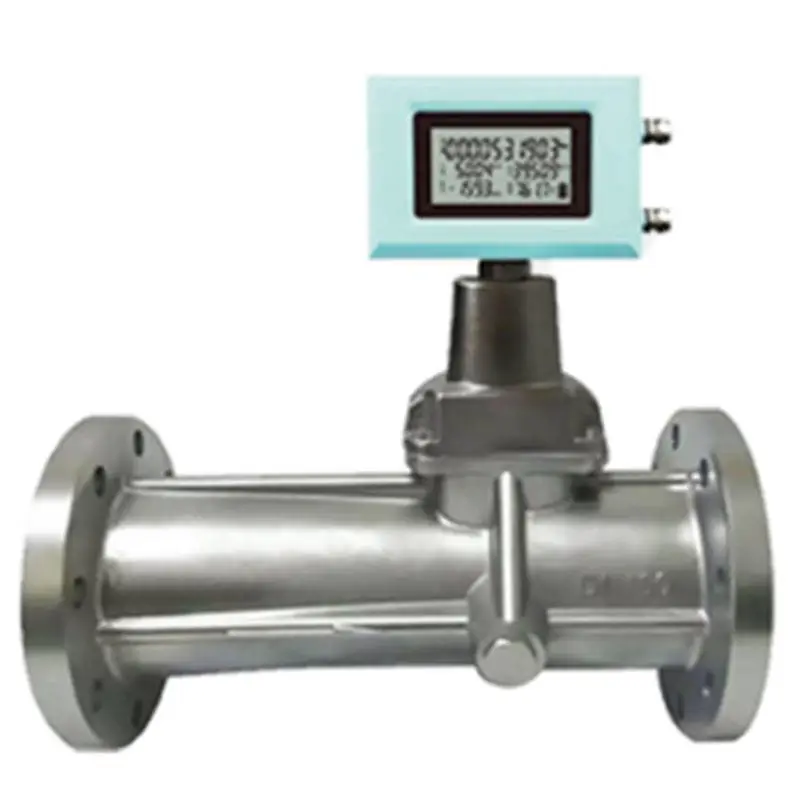

LGT系列气体涡轮流量计是吸取了国内流量仪表***技术经过优化设计,综台了气体力学、流体力学、电磁学等理论而自行研究开发的集温度、压力、流量传感器和智能流量积算仪于一体的***高精度气体精密计量仪表,具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，厂泛适用于天然气、煤制气、液化气轻烃’气等&＃39;气体的计量。

该产品经国家防爆产品质检部门按GB38362010《爆炸性气体环境用电气设备***部:通用要

求》,GB38362- -2010《爆炸性气体环境用电气设备第部:隔爆型"d&＃39;》和GB3836.4-2010《爆炸性气体环境用电气设备第4部;本质安全型7》标准检验合格，防爆标志为ExdIIBT6Gb(隔爆型)、 ExiallCT6Gb(本安型。适用于含有IA、IB、IIC类T1~T6温度组别爆炸性气体混台物的0(仅本安型危险场所。

特点

◆采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀，使用寿命长。

◆采用新型微机处理器与高性能的集成芯片，整机功能强大，性能优越。

◆采用***的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，叉可由外电源供电运行。

◆按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

◆采用EEPRoM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供电用户选择。

◆流量计表头可180°旋转，安装使用简单方便。

◆高***度，-般可达+1.5%R、 +1.0%R。

◆重复性好，短期重复性可达0 05% -02%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

◆可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态(Pn= 101.325KPa,Tn=293. 15K)的气体流量;可实时查询温度、压力、时间、日期等数据。

工作原理

当气流进入流重计时，首先经过独立机芯的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动当阻力矩达到平衡时，转速稳定,涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出于流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温度传感器检测的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。

基本参数

封闭式管道中气体流量的测量一气化涡轮流量计

执行标准 (GB/TB940-2003)

仪表口径lmm]及连接方式

25、40、50、65、80、100、125、150、200、250、 300采用法兰连接

25、40、50可采用螺纹连接

精度等级 士1.5%R(土1 %R需***

量程比 1: 10; 1:20; 1:30

表体: 304不锈钢或铸铝

仪表材质

叶轮:防腐ABS或优质铝台金

转换器:铸铝

介质温度: -20°C-+80C

相对湿度: 5%~90%

使用条件

环境温度: -30C~ +660°C

大气压力: 86Kpa~106Kpa

A.外电源: +24VDC+15%， 纹波≤士5%，

适用于4-20mA输出、脉冲输出、RS485等

工作电源

B.内电源: 1组3.0V10AH锂电池，

电池电压在2. 0V~3.0V时均可正常工作。

当电压低于2. 0时出现欠压指示。

A.外电源:≤1W

整机功耗

B.内电源:平均功耗≤1W,可连续使用三年以上

信号输出功能

脉冲信号①、4-20mA电流信号②、控制信号③

通讯输出功能

RS485通讯④

实时记录功能⑤

起停记录、日记录、定时间间隔记录

信号线接口

内螺纹M20x1.5或其他

防爆等级 Exdl BT6或ExallCT4
