GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀产品说明

本实用新型涉及阀门，更具体地指一种真空度要求高的真空球阀。真空球阀是在真空设备、真空工程中用得较广泛的一种阀门，它结构简单，通导能力大，使用和维护方便。深受用户欢迎。传统真空球阀，实际是一种压力球阀，把压力球阀当作真空球阀来使用。这种压力球阀在真空系统中，压力有余，真空不足，容易漏气，用户不满意，还存在一定的安全隐患。一般来说，球阀的密封需要在球面与端盖之间(球密封)、端盖与阀体之间(体的密封)、阀杆与阀体之间(杆密封)进行密封，传统球阀的密封结构特点是，球密封的密封件是一个圆环，截面呈正方形，沿对角线方向切留下部分，截面成凹球面，紧贴球面而密封；体密封的密封件是截面为长方形的圆形薄环；杆密封的密封件是截面为正方形的圆环。GU手动真空球阀用于接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

手动球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***做开关、切断阀使用。由于手动球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质的作用下，于塑料阀座之间相互压紧来完成的（浮动球球阀）。阀座密封圈在一定的接触压力作用下，局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和表面粗糙度，***球阀的密封性能。又由于手动球阀的阀座密封圈通常采用塑料制成，故在选择手动球阀的结构和性能上，要考虑球阀的耐火和防火，特别是在石油、化工、冶金等部门，在易燃、易爆介质的设备和管路系统中使用球阀，更应注意耐火和防火。

产品具有良好的耐蚀性、耐热性、低温强度和机械特性，特别适合用于石油化工、化肥、造纸、印染、食品及相关工业的各种工况的管线上，实现对管路中介质的切断或接通。

钢制球阀的结构型式、技术要求、材料、试验方法和检验规则、标志、包装和储运。

 本标准适用于公称压力 PN16 ～ PNlOO、公称尺寸 DN15 ～ DN500，端部连接形式为法兰和焊接的钢制球阀；适用于公称压力 PN16～PN140、公称尺寸 DN8～ DN50，端部连接形式为螺纹和焊接的钢制 球阀。

GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀手动球阀选型分析

1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，选用法兰连接、焊接连接，全通径或缩径的球阀。

2、成品油的输送管线和贮存设备，选用法兰连接的球阀。

3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球阀。

4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的固定球球阀。

5、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。

6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。

7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。

8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。

9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。

GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀手动球阀原理

参数 型号 选型 资料三通球阀 标准,尺寸,作用,.. 天燃气球阀 标准,尺寸,作用.. 液化气球阀-型号 尺寸 说明.. 保温球阀 标准、作用、应用、.. 高温高压球阀型号 ...手动球阀安装图、解决方案、工作原理,展示蜗轮手动球阀规格型号、设计制造标准、结构尺寸表、使用说明书。可订制美标、欧标、德标、日标等出口标准;打造高品质、高性能、高标准、高寿命、在选型手动球阀时,要根据应用环境、压力、流量、温度等因素,考虑工艺要求和安全要求,以及手动球阀的特性,从性能、使用方便性、价格、外形尺寸、安装方式等方面来确定选型,本公司生产销售手动球阀 手动球阀生产厂家 手动球阀选型 手动球阀型号 手动球阀厂商 ，手动球阀,提供手动球阀专业参数,手动球阀价格,市场行情,优质商品批发,供应厂家等信息。手动球阀,丝扣阀门,法兰式球阀,不锈钢法兰阀门厂家,价格优惠,品质***,欢迎来电详询,专业的阀门生产厂家,厂家直供,量大优惠。

GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀真空阀门的几种常见连接形式

1、法兰连接

这是阀门中用得多的连接形式。按结合面形状又可分为以下几种：

1）光滑式：用于压力不高的阀门。加工比较方便

2）凹凸式：工作压力较高，可使用中硬垫圈

3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

5）透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、GU手动真空球阀螺纹连接

这是一种简便的连接方法，常用于小阀门。又分两种情况：

1）直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
上述密封件的材质一般是塑料王或柔性石墨攀根，这些密封材料在高温高压下密封性能良好，高压力有助于密封性，高温热膨胀也有助密封，这些密封件有软硬性，但是橡胶件相比要求予紧的力远远比橡胶件要大。因此这些密封材料在真空状态、常温下，就失去了它的密封性。换句话讲，它不适合真空密封。传统球阀中，通过对密封件加大压紧力来提高密封性能和真空度，这样做带来付面影响是转动扭矩大，需配备的驱动器也要大，因而不经济不相称。

GU切断真空压力系统管路中手动真空活套法兰式球阀GU手动真空球阀真空系统中的作用：

1.开关气路，当阀1和阀4关闭，阀2打开时，机械真空泵Ⅲ对容器I抽真空，气流流经预真空抽气管路；当阀2关闭，阀4打开时，机械泵可单独对扩散泵抽真空；当阀1和阀4同时打开时，扩散泵和机械泵可同时工作，对容器进行抽空，此时气流流经扩散泵。可见，阀门在这种操作中的作用是开关气路，改变气流的流经路线。

2.控制气流大小，调节真空度在图1中，调节阀1的阀盖开启角度，即可调节流经管路的气流量大小；关闭阀2和阀4，通过放气阀3可以给机械泵Ⅲ的入口放成大气；通过放气阀5可以调节容器内的真空度。

3.定量充气，在玻璃阀的柱塞上有个一定体积的小洞，当小洞转向右边和高压气瓶连通时，小洞中就可充满高压气体；当它转向左边和真空容器连通时，就把该体积的高压气体放进容器中去，这样就起到了定量充气的作用。真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。

GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀参数定义：
1.公称通径：（nominal diameter），又称平均外径（mean outside diameter），表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径）。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

2.公称压力：（Nominal pressure），表示符号PN，在一定温度下应用时允许大工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许大工作压力；对铸铁阀体，指120℃以下应用时允许大工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许大工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。因此，控制阀公称压力的确定不仅要根据i高工作压力，还需根据高工作温度和材质特性，而不仅仅只需满足公称压力大于工作压力

GU切断真空压力系统管路中手动真空活套法兰式球阀

GU手动真空球阀主要技术性能：

GU切断真空压力系统管路中手动真空活套法兰式球阀

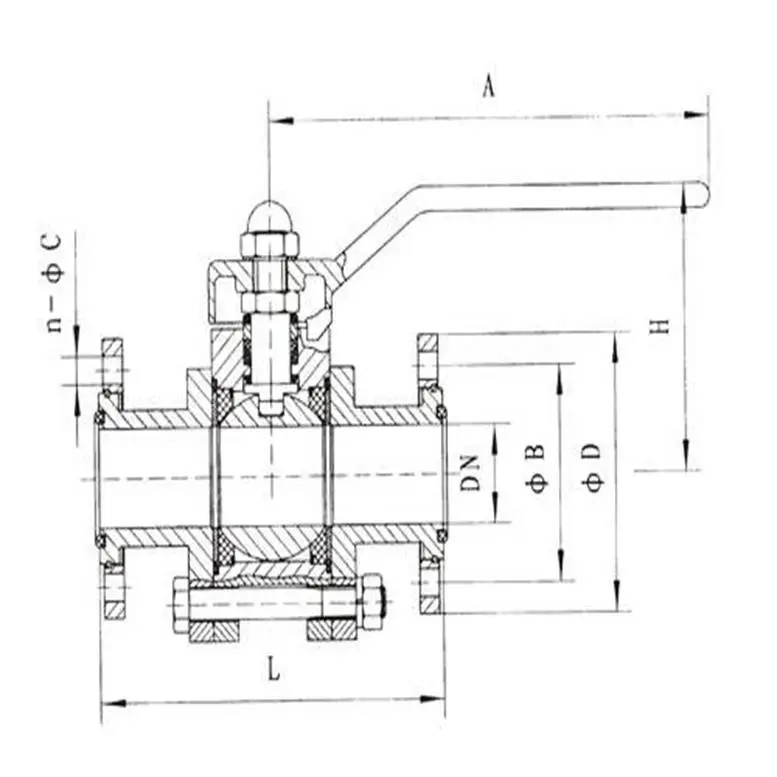

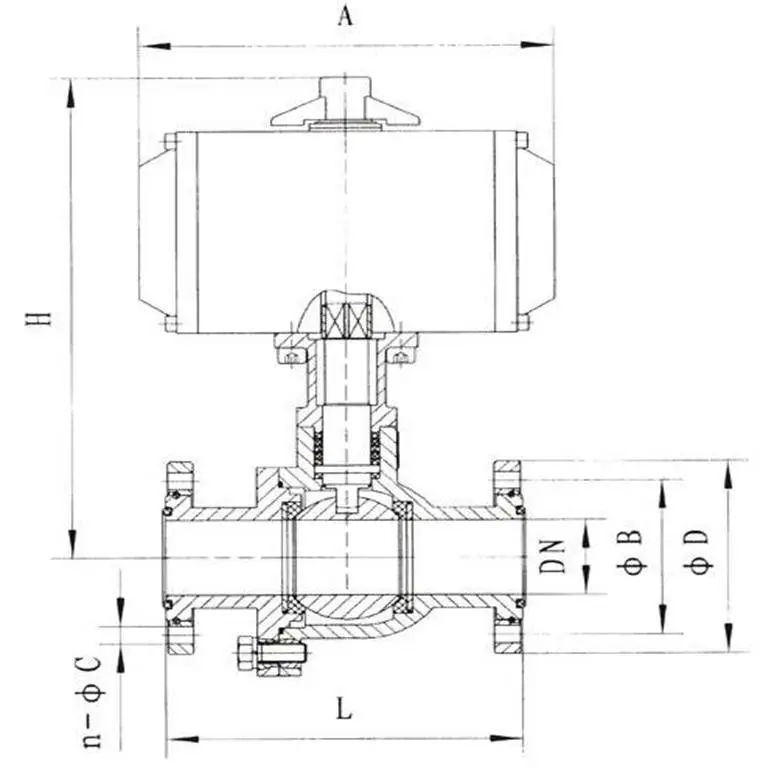

GU手动真空球阀外形及连接尺寸：

GU切断真空压力系统管路中手动真空活套法兰式球阀螺纹连接的外形及连接尺寸（JB919）

GU手动真空球阀活套法兰连接（GB6070）

GU切断真空压力系统管路中手动真空活套法兰式球阀 GU手动真空球阀GU快卸法兰连接（GB498）


在本实用新型真空球阀中，将球体的顶部开设供阀杆下端扁势插入的月牙形槽，所述的阀杆置于阀体容置腔的部分套设垫圈和“O”型密封圈，尤其是将位于阀体容置腔内的球体与端盖之间设置的密封件与球体表面接触处开设燕尾形密封槽，密封槽内装有“O”型密封圈，使得球面与端盖之间、阀杆与阀体之间更加密封，无需通过对密封件加大压紧力来提高密封性能和真空度，球阀所需的转动扭矩小，易驱动，使用寿命长。

GU切断真空压力系统管路中手动真空活套法兰式球阀如何降低真空球阀漏气率：
1、抽空与气动高真空球阀相连接的管道，采用圆弧过渡，使气路不被堵塞，能够畅通无阻。
2、尽可能避免出现死角，应采用高精度抛光，*符合真空的适用标准。
3、加强对气动高真空球阀内外表面的抛光处理，使之不易吸附气体，达到真空效果。
4、尽可能减小真空系统的体积，以及缩短管路系统的长度。
5、所用材料除要求具有光洁表面、无划伤、无裂纹外，还要求有低的渗透率和出气率以及良好的耐热性耐油性，同时要有一定的强度、硬度和弹性等。

GU切断真空压力系统管路中手动真空活套法兰式球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请 型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
