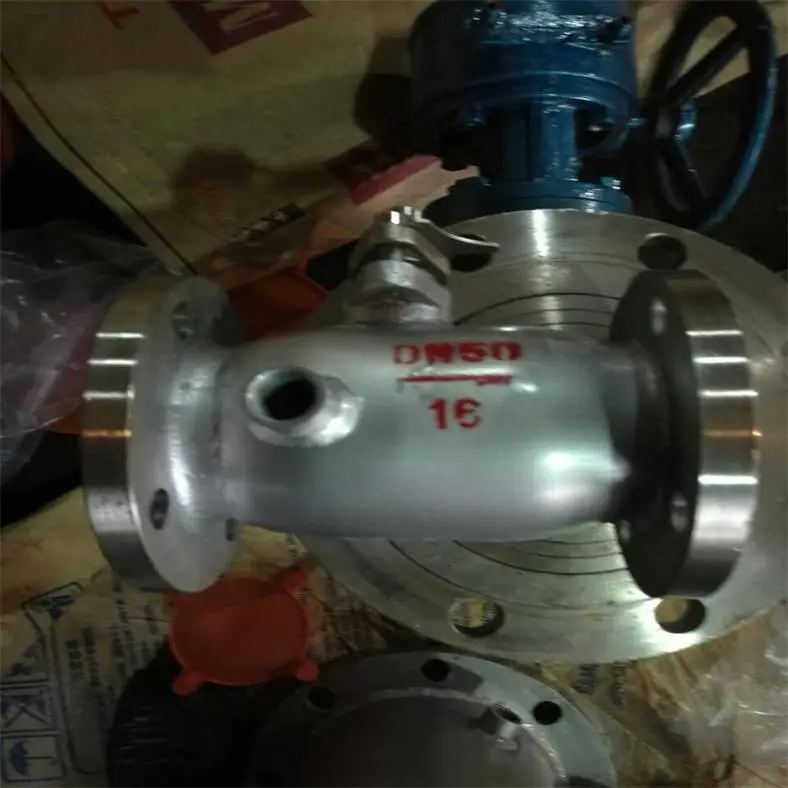

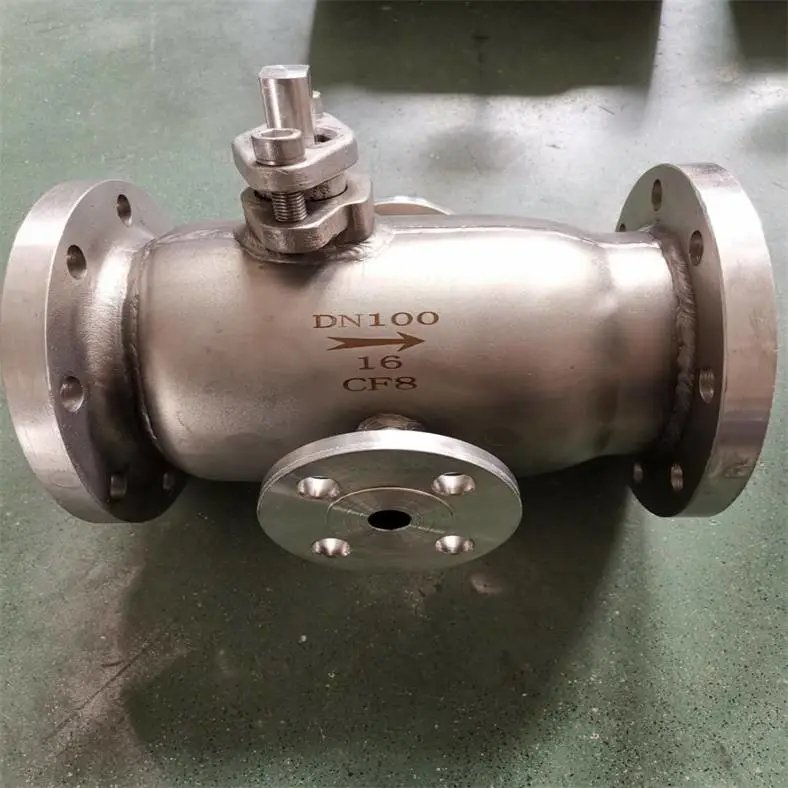

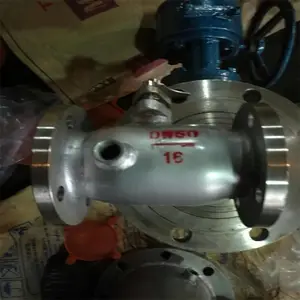

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀 BQ41H防结晶凝固一体式夹套保温球阀一、BQ41H一体式夹套保温球阀产品说明

本实用新型涉及一种阀门，尤其是涉及一种保温球阀。保温球阀是一种用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，同时也可关闭任一通道而使另外两个通道相连。目前，在石油、化工等行业有些介质，如三聚氢胺、BPA 化学品、沥青等 。对工况环境温度要求较高 ( ≥ 280C° )，不允许出现结晶或凝固现象。现有的带有保温夹套的球阀，由一个热源进口和一个热源出口，保温介质从进口端进入从出口端流出来，保温介质形成一定的流动路线，由于介质某一段中因为没有流动性，那么保温介质的温度就达不到要求，没有起到保温的作用，致使球阀流道的介质温度得不到保障，在传输的过程中容易出现结晶或凝固现象，堵塞球阀，无法起到传输的作用。

手动球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***做开关、切断阀使用。由于手动球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质的作用下，于塑料阀座之间相互压紧来完成的（浮动球球阀）。阀座密封圈在一定的接触压力作用下，局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和表面粗糙度，***球阀的密封性能。又由于手动球阀的阀座密封圈通常采用塑料制成，故在选择手动球阀的结构和性能上，要考虑球阀的耐火和防火，特别是在石油、化工、冶金等部门，在易燃、易爆介质的设备和管路系统中使用球阀，更应注意耐火和防火。

产品具有良好的耐蚀性、耐热性、低温强度和机械特性，特别适合用于石油化工、化肥、造纸、印染、食品及相关工业的各种工况的管线上，实现对管路中介质的切断或接通。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀

钢制球阀的结构型式、技术要求、材料、试验方法和检验规则、标志、包装和储运。

 本标准适用于公称压力 PN16 ～ PNlOO、公称尺寸 DN15 ～ DN500，端部连接形式为法兰和焊接的钢制球阀；适用于公称压力 PN16～PN140、公称尺寸 DN8～ DN50，端部连接形式为螺纹和焊接的钢制 球阀。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀 BQ41H防结晶凝固一体式夹套保温球阀手动球阀选型分析

1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，选用法兰连接、焊接连接，全通径或缩径的球阀。

2、成品油的输送管线和贮存设备，选用法兰连接的球阀。

3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球阀。

4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的固定球球阀。

5、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。

6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。

7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。

8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。

9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀 BQ41H防结晶凝固一体式夹套保温球阀手动球阀原理

参数 型号 选型 资料三通球阀 标准,尺寸,作用,.. 天燃气球阀 标准,尺寸,作用.. 液化气球阀-型号 尺寸 说明.. 保温球阀 标准、作用、应用、.. 高温高压球阀型号 ...手动球阀安装图、解决方案、工作原理,展示蜗轮手动球阀规格型号、设计制造标准、结构尺寸表、使用说明书。可订制美标、欧标、德标、日标等出口标准;打造高品质、高性能、高标准、高寿命、在选型手动球阀时,要根据应用环境、压力、流量、温度等因素,考虑工艺要求和安全要求,以及手动球阀的特性,从性能、使用方便性、价格、外形尺寸、安装方式等方面来确定选型,本公司生产销售手动球阀 手动球阀生产厂家 手动球阀选型 手动球阀型号 手动球阀厂商 ，手动球阀,提供手动球阀专业参数,手动球阀价格,市场行情,优质商品批发,供应厂家等信息。手动球阀,丝扣阀门,法兰式球阀,不锈钢法兰阀门厂家,价格优惠,品质***,欢迎来电详询,专业的阀门生产厂家,厂家直供,量大优惠。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀  BQ41H防结晶凝固一体式夹套保温球阀技术实现要素：

本实用新型的主要目的在于提供一种保温球阀，解决保温介质某一段中因为没有流动性，那么保温介质的温度就达不到要求的问题。
BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀 BQ41H防结晶凝固一体式夹套保温球阀特点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀

BQ41H防结晶凝固一体式夹套保温球阀工作原理

本实用新型提供一种保温球阀，在阀体里面增加保温水道，保温水道与阀体内部的流道平行，保温水道从法兰连接盘连接面进行钻孔，钻孔深度靠近阀杆位置，在横向保温水道的上面连接有导通管和径向保温水道，径向保温水道从法兰连接盘的外圆周圈伸出，径向保温水道外面连接有上保温回流管，上保温回流管连接到保温夹套，与导通管形成回路，可促进保温介质的流通，使球阀流道的介质温度得到保障，在传输的过程中不会出现结晶或凝固现象，无法起到传输的现象。
开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
BQ41H夹套保温球阀关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到*密封。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀

二、BQ41H防结晶凝固一体式夹套保温球阀主要部件材质：

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀三、密封选择：

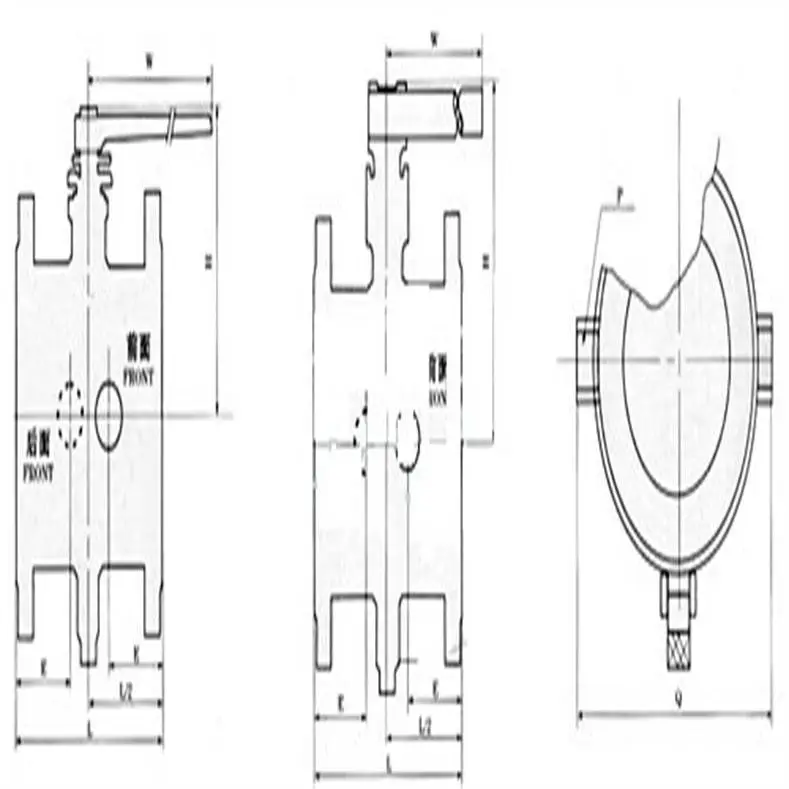

四、BQ41H防结晶凝固一体式夹套保温球阀上海申弘阀门牌主要尺寸表：

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀 五、上海申弘阀门牌BQ41H一体式夹套保温球阀要尺寸表：

 BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀

为解决上述技术问题，本实用新型所采用的技术方案是：一种保温球阀，包括阀体、阀座、球体、阀杆，在该阀体上装有保温夹套，在所述阀体内部设有多根横向保温水道，在阀体内部法兰盘上设有多根径向保温水道，横向保温水道一端与径向保温水道连通，径向保温水道通过上保温回流管与保温夹套连通，所述横向保温水道另一端设有导通管，导通管与上保温回流管形成回路；上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。正确的球阀安装步骤，不仅可以避免产品磨损，而且能够提升工作效率，以下是保温球阀BQ41H防结晶凝固一体式夹套保温球阀安装步骤介绍。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀

1、取掉法兰端两边的保护盖，在阀*打开的状态下进行冲洗清洁。

2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图

3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

BQ41HBPA化学品沥青防结晶凝固一体式夹套保温球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
