FQ641F易燃易爆介质防火防静电功能气动法兰式球阀FQ641F防火防静电功能气动法兰式球阀产品用途

我公司本实用新型涉及一种球阀，尤其涉及一种具有防火防静电功能的球阀。本实用新型的目的是提供一种能够有效消除静电，并且在外界着火的情况下具有良好密封作用，从而防止可燃的或有毒介质泄漏的球阀。防火结构、防静电结构常见于软密封球阀。红色圈位置为防火设计，即阀座为四氟材料镶嵌在不锈钢材质内侧，阀座后加装弹簧装置，如发生火险，软密封材料软化后，由于弹簧回位，金属圈将压住球体，阻止泄漏。防静电结构一般加装于阀杆和球体中间，导出静电。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀

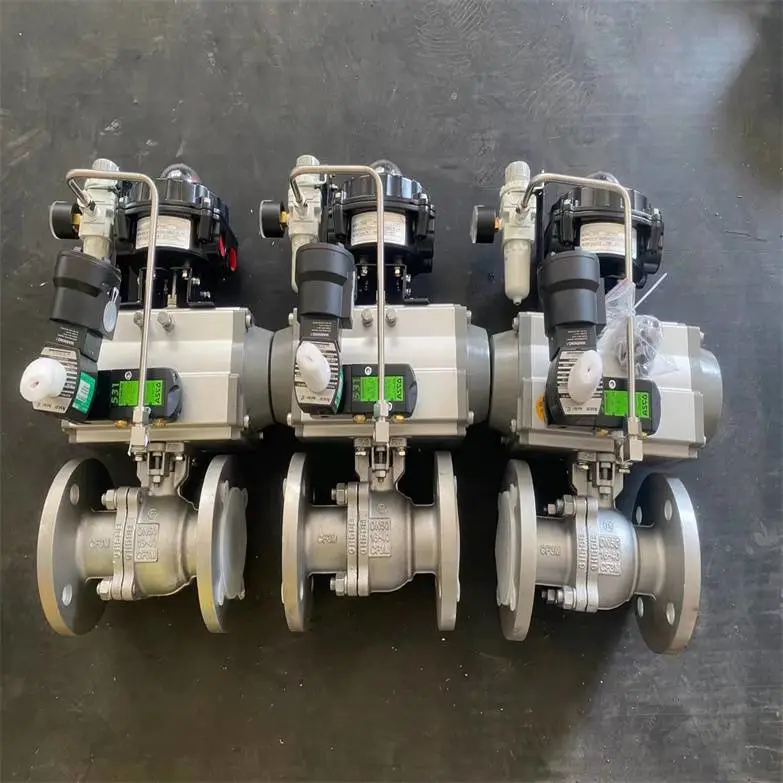

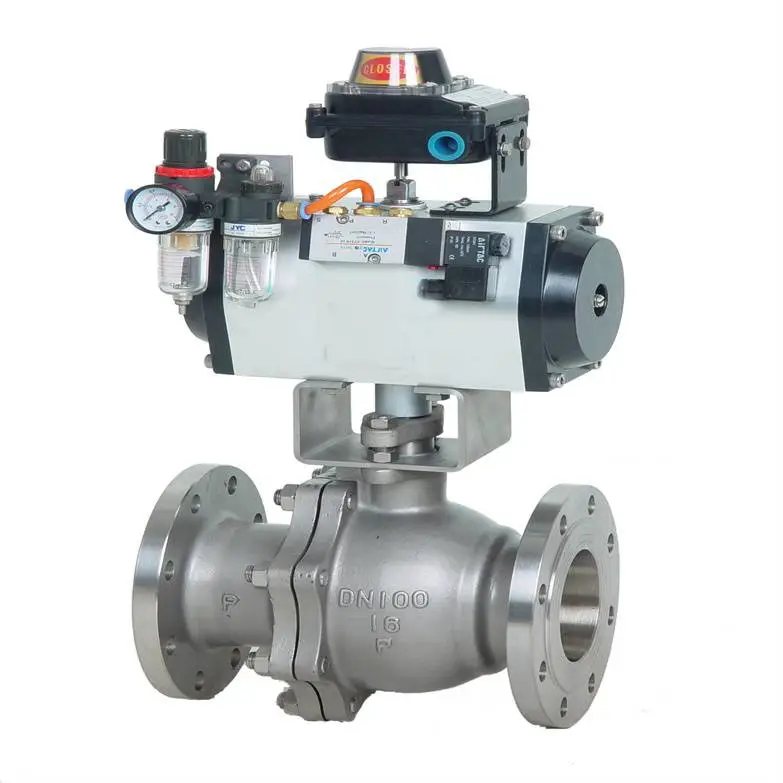

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀  FQ641F防火防静电功能气动法兰式球阀气动执行器限位开关或回信器

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀  气源处理二联件

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀   FQ641F防火防静电功能气动法兰式球阀气动球阀选型需要考虑以下几个因素：

FQ641F防火防静电功能气动法兰式球阀 气动球阀维护和保养指南

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀  一、定期检查

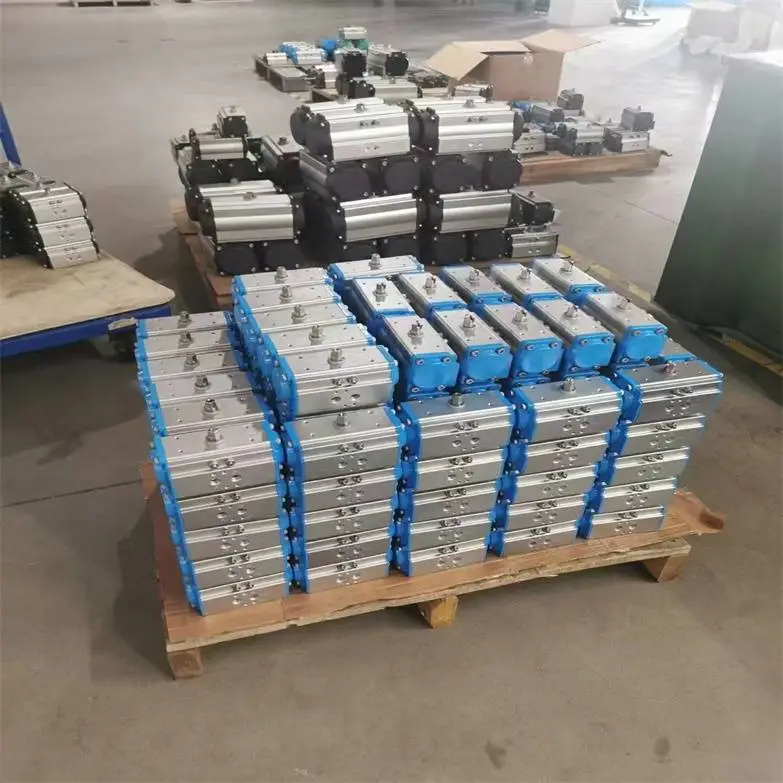

准确的说，应该叫做火灾安全型，常见的做法主要是阀座设计方面和填料选择，软密封浮动球阀设计成发生火灾时软的座环烧毁，球体向下游移动，座环保持架或是阀体上的一个密封环状区域就会压在球体上，从而代替原来的座环，维持密封状态，软密封固定球只能靠保持环；金属密封不存在，本质就是火灾安全的；填料也一样，主要是不用常规的四氟或增强型四氟做填料，而是采用不会燃烧的柔性石墨做填料；另外，对于软阀座球阀，设置防静电装置，及时导走金属球和非金属阀座摩擦产生的静电也是很有必要的。气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更***；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀   FQ641F防火防静电功能气动法兰式球阀产品特点：

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀

FQ641F防火防静电功能气动法兰式球阀可选择附件：

  切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

  调节型附件：电气定位器、气动定位器、电气转换器。

  气源处理附件：空气过滤减压阀、气源处理三联件。

  手动机构：HVSD手操机构

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀

本实用新型所达到的有益效果是：该系列阀门设计结构*，适用于水、油等各种流体的切断；并且本阀门的阀杆有防飞出设计，阀体与阀杆之间设计台肩，防止阀杆飞出；开闭迅速，从全开到全关只要旋转90°；密封性能优异，使用寿命长，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；同时万一阀门着火后，球体可以依靠介质力和金属阀座（阀体）接触，实现密封，使火势不往下游管道蔓延；当球体和软密封阀座摩擦以后产生的静电，可以通过所设置的静电通道传入管路导入地下，达到清除静电的目的。附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
实现对流体的切断功能与联通功能，整体新型球阀流体阻力小，全通径的球阀基本没有流阻，且结构简单、体积小、重量轻，紧密可靠，它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现*密封，在真空系统中也已广泛使用，另外操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制，维修方便，便于拆卸，而且在全开或全闭时，球体11和阀座12的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀   FQ641F防火防静电功能气动法兰式球阀特点:
☆防火防静电球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的密封，使得操作更加灵活。
☆防火防静电球阀采用全通径或缩径设计，流通阻力小。
☆金属硬密封防火型球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
☆增加了预紧力弹簧，使得球阀具有自动泄压功能。
☆每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
☆具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
☆耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
☆自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀   FQ641F防火防静电功能气动法兰式球阀执行机构：

  FQ641F易燃易爆介质防火防静电功能气动法兰式球阀   五、FQ641F防火防静电气动球阀零部件材料：

六、FQ641F防火防静电功能气动法兰式球阀FQ41F防火防静电球阀外形及连接尺寸：

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

FQ641F易燃易爆介质防火防静电功能气动法兰式球阀  订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
