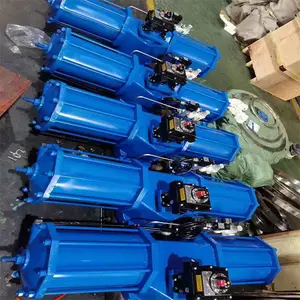

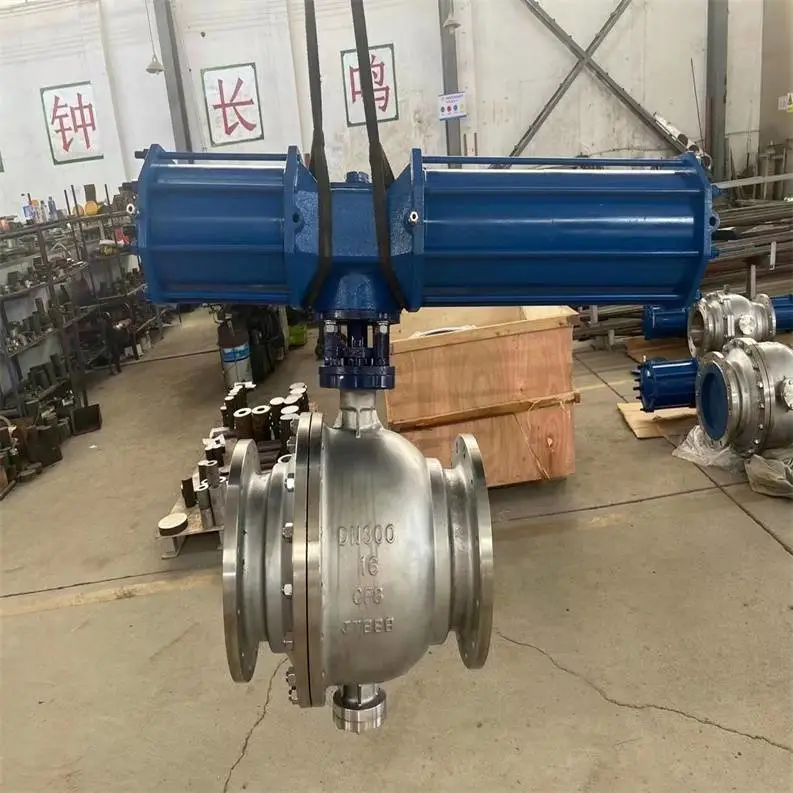

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀一、AW气缸活塞式单作用自动复位法兰式球阀 AW气缸单作用自动复位球阀产品说明

本实用新型涉及气动执行器领域，尤其涉及双拨叉单作用气动执行器。传统的拨叉式气动执行器只有一个拨叉，执行器输出的开启阀门和关闭阀门扭矩相对偏小，在选择气动执行器的时候只能选择体积更大、输出扭矩更大的执行器来匹配阀门，使得安装执行器的空间要求更高，采购执行器的成本更高。，两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿 命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。

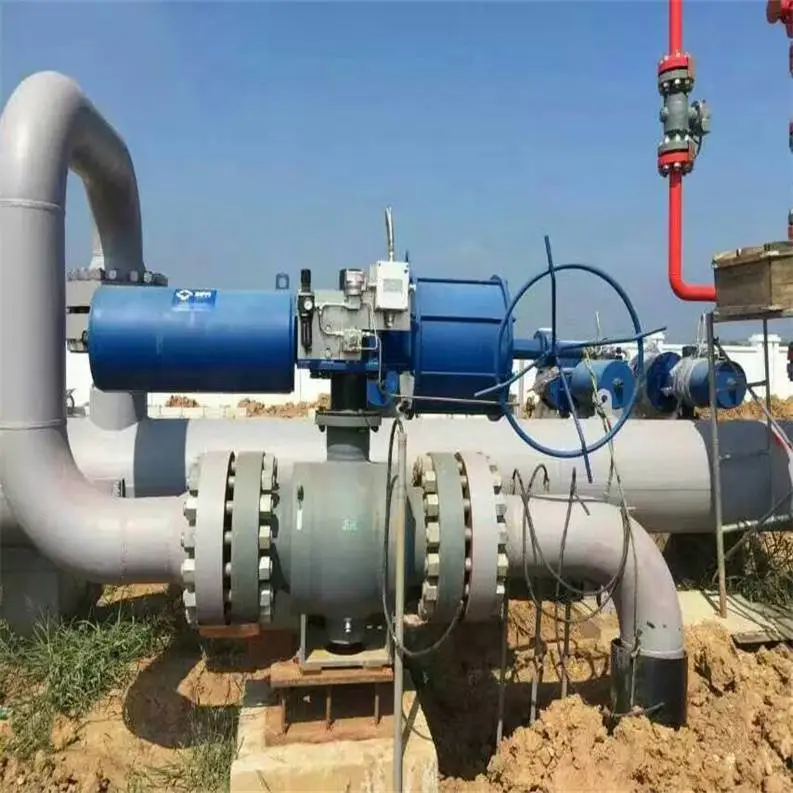

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

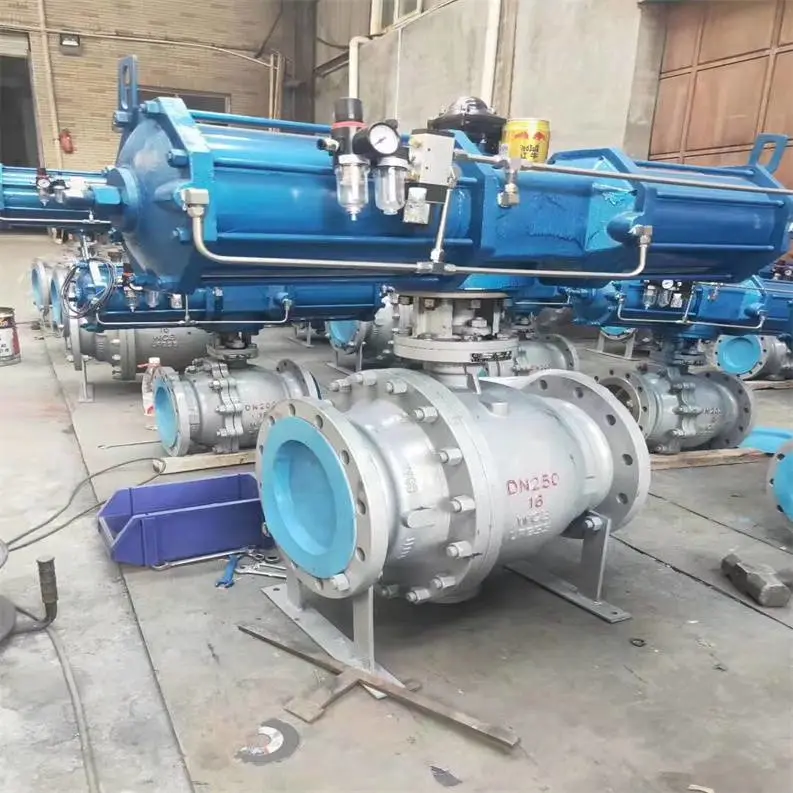

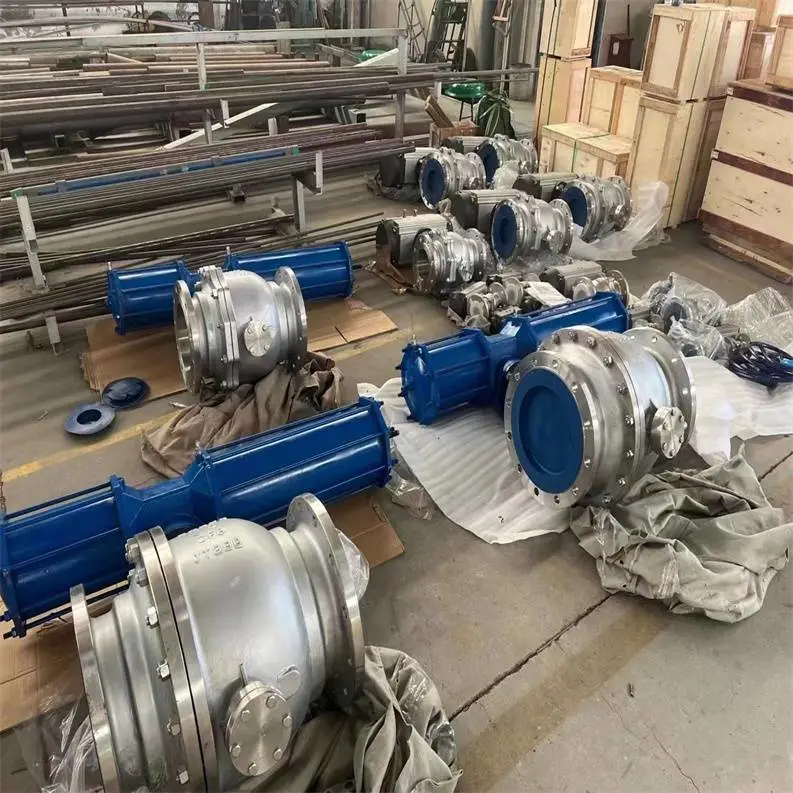

AW气缸活塞式自动复位单作用气动法兰式球阀

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

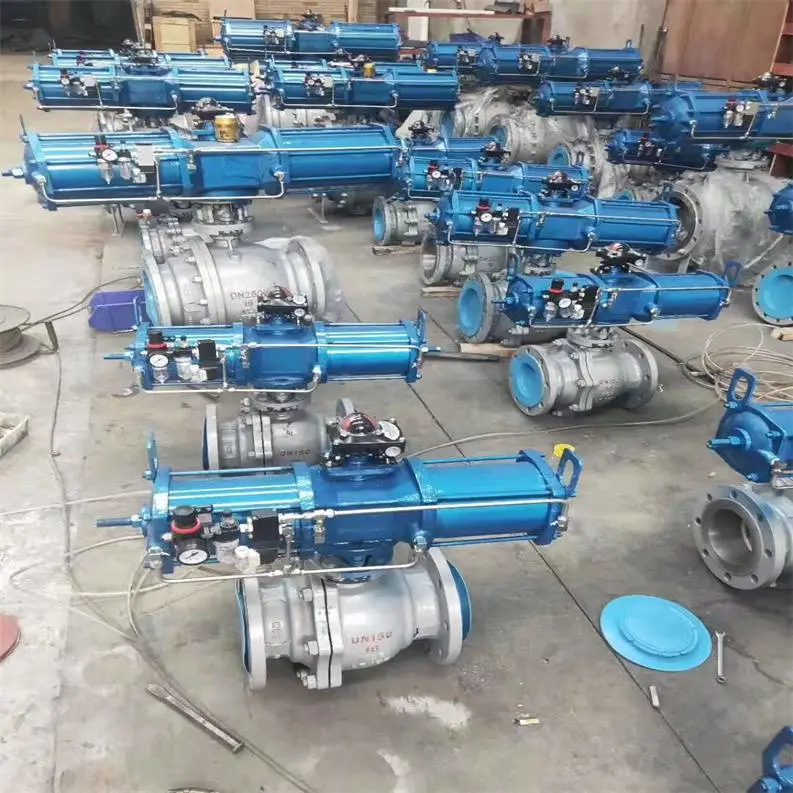

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式自动复位单作用气动法兰式球阀 电磁阀

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式单作用自动复位法兰式球阀气动执行器过滤器,二联件,三联件

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式自动复位单作用气动法兰式球阀 气源处理二联件

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式单作用自动复位法兰式球阀气动球阀维护和保养指南

AW气缸活塞式自动复位单作用气动法兰式球阀 一、定期检查

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

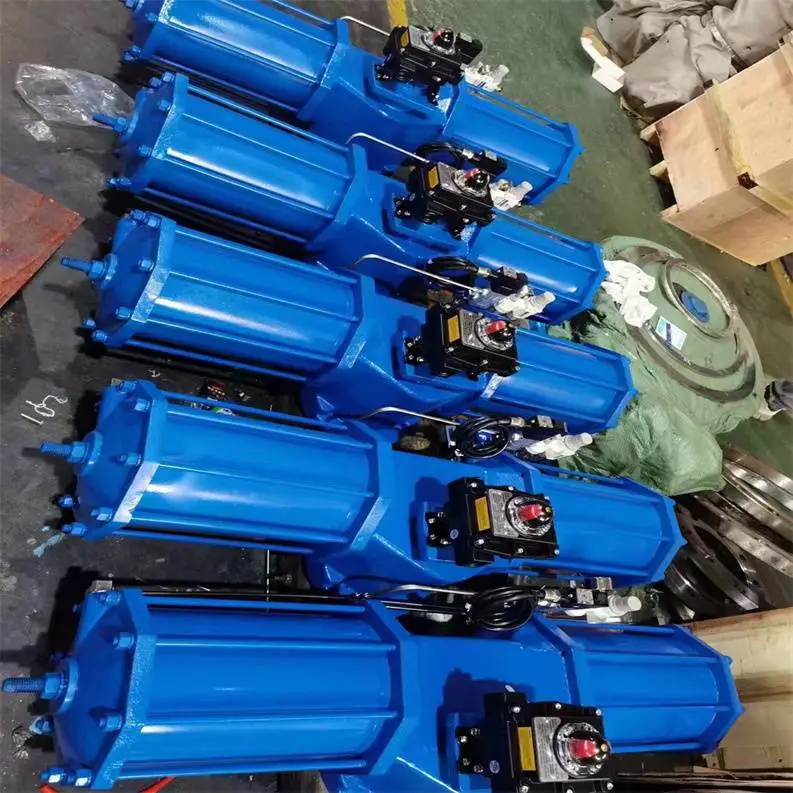

AW气缸活塞式自动复位单作用气动法兰式球阀 执行机构
1.气缸选用铝金材料，重量轻、外形美观。
2.齿轮式双活塞，输出力矩大，体积小。
3.齿条式连接可调节开启角度、额定流量。
4.可在顶部、底部安装手动操作机构。
5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6.IS05211标准连接为产品的安装更换提供了方便。
7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

AW气缸活塞式自动复位单作用气动法兰式球阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式自动复位单作用气动法兰式球阀 单作用气缸参数

AW气缸活塞式自动复位单作用气动法兰式球阀 AW单作用气缸扭矩 　

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀性能规范

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀压力指标

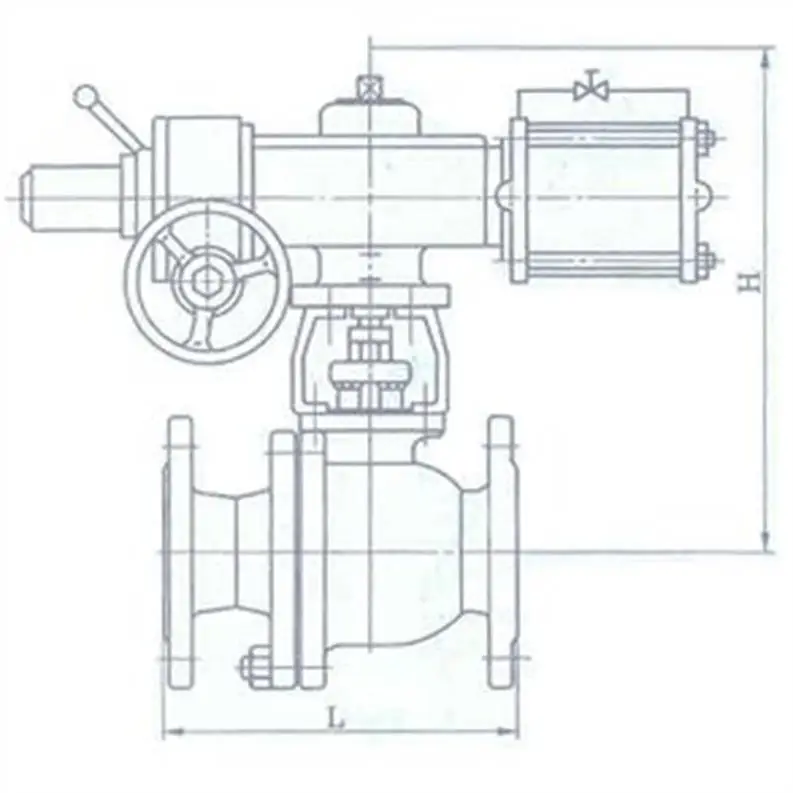

AW气缸单作用自动复位球阀外形尺寸表

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

本实用新型结构简单、使用方便，本实用新型中通过一个拨叉可以同时带动两个活塞的往复运动，提高了输出扭矩，拨叉通过传动销与活塞连接，省去了以往拨叉与传动销之间需要增加滑块结构来连接的问题，活塞的端部设计成台阶部对弹簧起导向作用，本实用新型减少了大部分零件，且提高了传动效率，节约了生产和装配成本。气动执行器与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命。合理安装是将执行器中心轴与阀杆必须同轴，合理连接安装。执行器与阀门装配之前，应对阀门扭矩测定，不应超出所要求扭矩。装配后，气动执行器和阀门同时试验，对阀门加压至额定密封压力，执行器以气源压力为 0.4～0.7MPa或按用户需要的气源压力，对气动执行器的两个进气口进行切换进气，观察气动阀门的开启和关闭情况，不应有停顿、爬行现象，应开关灵活旋转，应要进行多次反复试验。

AW气缸活塞式单作用自动复位法兰式球阀执行器及附件的功能和用途

Q647F单作用气动双气缸双活塞拔叉式传动法兰式球阀

AW气缸活塞式自动复位单作用气动法兰式球阀

以上描述是对本实用新型的解释，不是对实用新型的限定，本实用新型所限定的范围参见权利要求，在不违背本实用新型的基本结构的情况下，本实用新型可以作任何形式的修改。

AW气缸活塞式自动复位单作用气动法兰式球阀 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
