产品特性:迷你型加工定制:否型号:ML51
品牌:AWNA材质:铜镀金用途:射频测试
外壳材质:黄铜外导体材质:不锈钢内导体材质:铍铜镀金
频率范围:0-6GHz寿命:20000次左右长度:22.4mm
宽度:4.2mm适合IPEX座:3代,4代,5代接线口:ML51
数量:8000

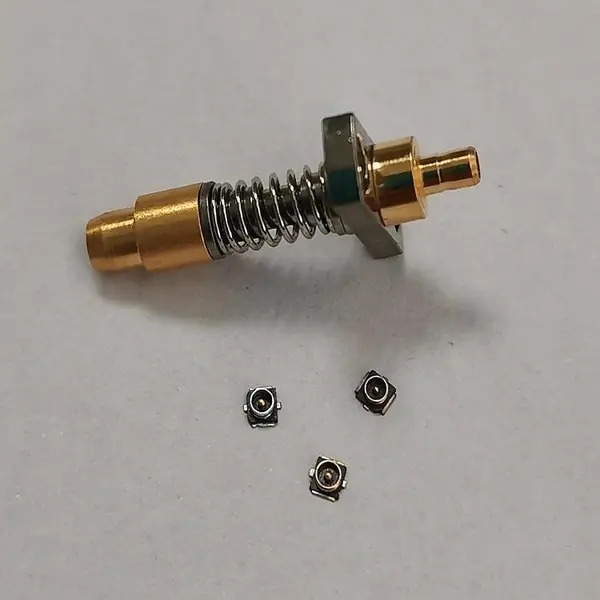

AWNA品牌4代IPEX座射频测试探针ML51:精准测量,稳定可靠

AWNA专注于IPEX天线座射频测试用探针,主要是安装在治具上的机用探针。

我们针对目前市面上的第3代,第4代,第5代IPEX天线座设计了一款共用的小间距外置弹簧射频探针ML51。

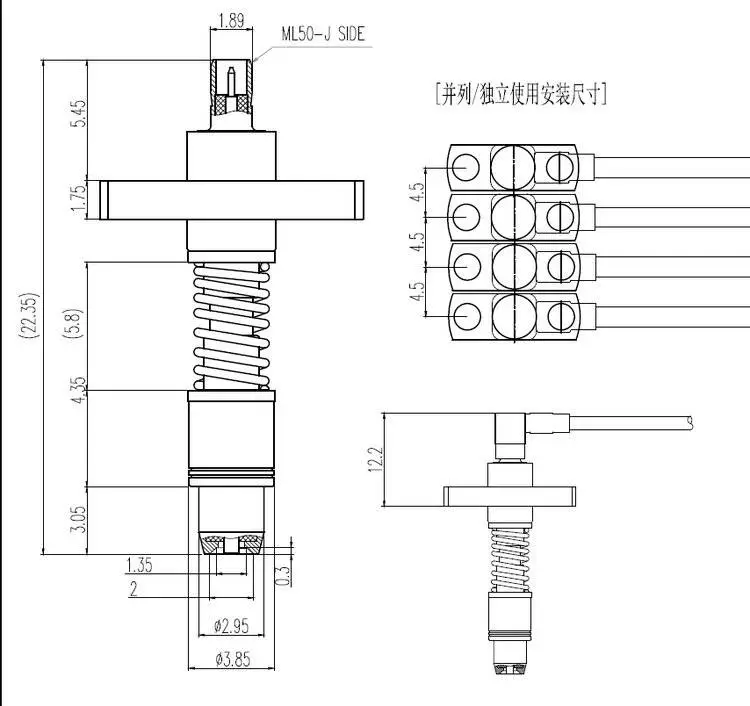

ML51射频探针,主要匹配3代,4代,5代IPEX天线测试座。ML51探针尺寸图

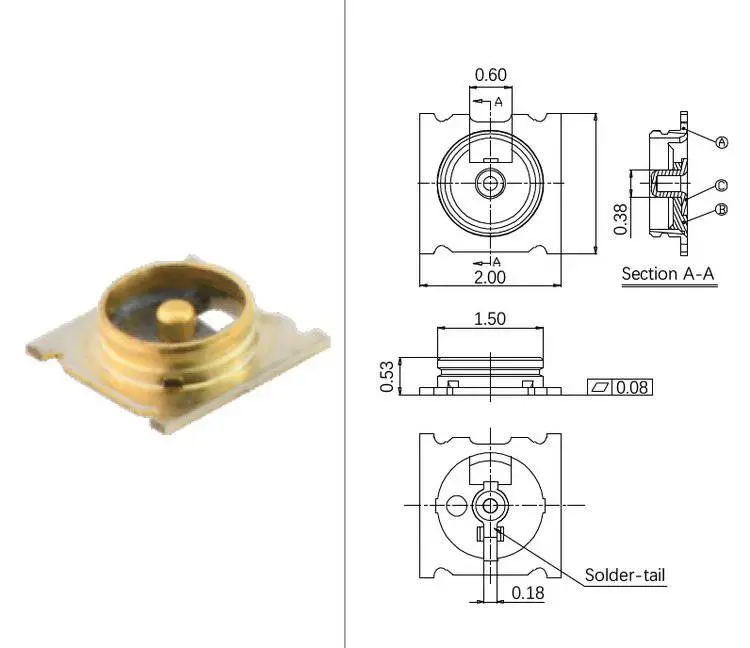

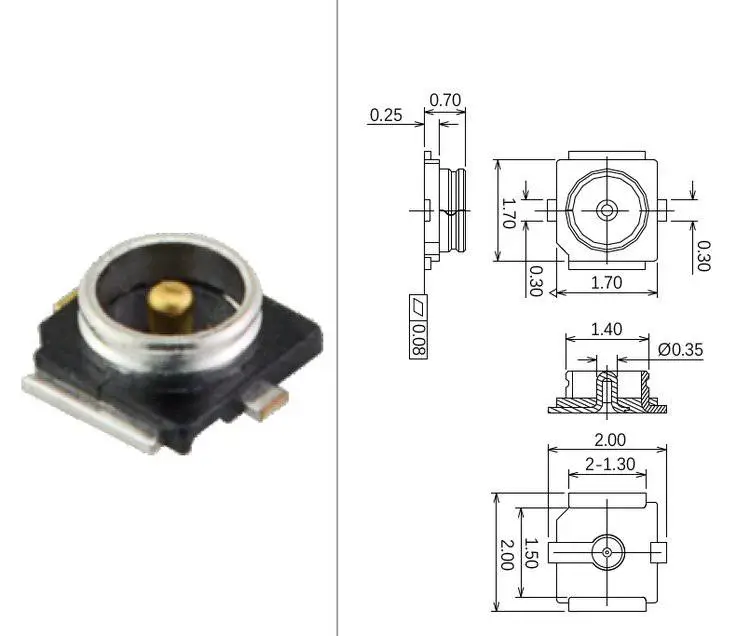

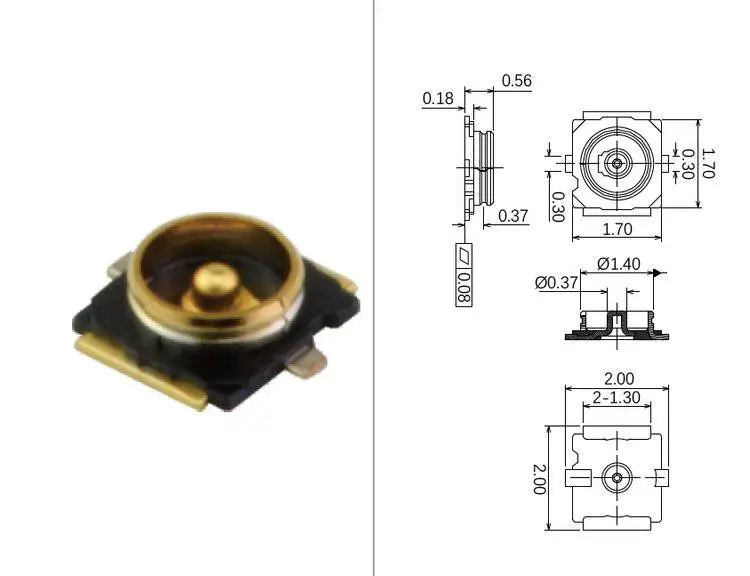

适用于直径1.3mm,1.4mm,1.5mm这三种尺寸,高度从0.56mm到0.85mm。

现在有很多都是小间距并列设计,多个IPEX天线座排列贴片安装,通常间距在5mm左右。

我们的ML51测试探针宽度为4.2mm,可以按4.5mm间距并列安装测试,采用标准ML51接口转接线缆到设备。

ML51射频探针为外置弹簧设计,法兰固定好后,向下压时,探针主体整体收缩,推荐行程为1.5mm左右。

ML51探针并列安装示意图


ML51探针测试端中心针与外导体相平,没有突出外导体,这样设计可有效保护测试中心针,并提高使用寿命与测试稳定性。

测试端面有一个梯形平台,平台外径最小为1.35mm,为1.65mm,更为***与IPEX天线座圆环对接。

射频探针相匹配的射频线缆为SMA转ML51,标准长度300mm,也可按客户要求长度定制加工。

SMA转ML51线缆示意图

我们的机用小间距内置弹簧射频探针ML51使用寿命大于10000次,适合频率为0-6GHz,交期为3-5个工作日。

在设计时需要注意的是固定好射频转接线,探针在测试过程中不能受到线缆外力影响(容易拉偏探针,影响测试寿命)。

欢迎大家选用我们的ML51测试探针,有任何射频探针技术问题都可以向我们咨询。
