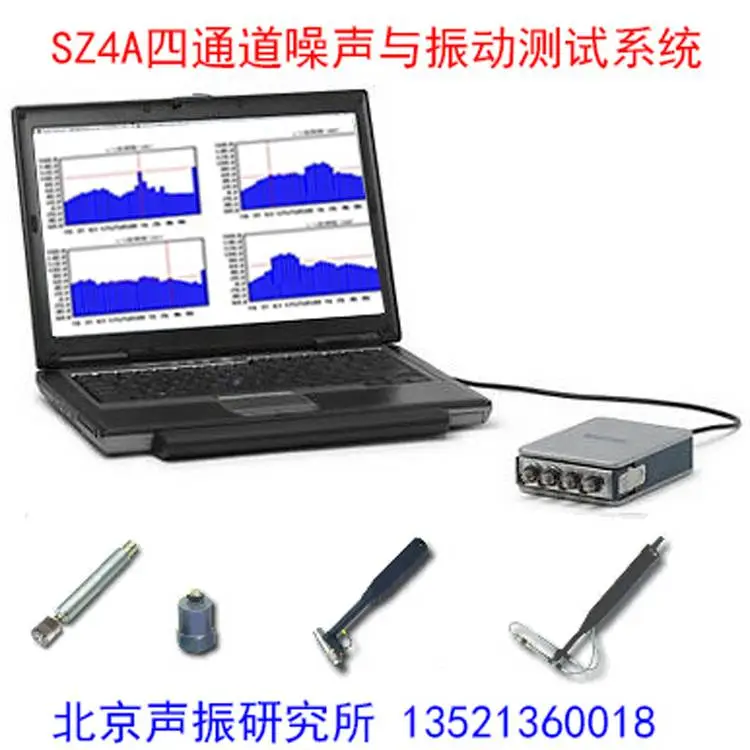

SZ4A四通道噪声与振动测试系统

   SZ4A四通道噪声与振动测试系统中的传感器是用来测试噪声与振动信号的传声器或加速度计等，传声器或加速度计将被测量噪声信号或振动信号等转换成电信号。该电信号经过前置放大器初步放大后进入四通道独立的模块化信号调理器进行信号调理放大处理。调理放大后的模拟信号由四通道独立的A/D转换器（即四通道同步数据采集器）转换成数字信号，高精度高采样率的数据采集器带有抗混叠滤波器，它将分析频率范围以外的信号进行滤波，以防止采样分析时产生混叠效应。最终数字信号被送到计算机进行计算分析处理。测量数据在计算机中显示、保存并送给打印机打印报表。四通道信号调理放大器的增益可调；防混叠滤波器的截止频率和A/D转换器的采样速率均由计算机程控实现。

   SZ4A四通道噪声与振动测试系统的四个通道之间独立同步采样，采样速***，每个信号输入通道可以采用ICP恒流源供电，能够直接与ICP型传感器连接。

   SZ4A四通道噪声与振动测试系统是采用高精度的数据采集卡的高性能声学与振动测量系统。系统可同时测试分析四个通道的声学和振动信号，各通道之间没有相位差，具有强大实时的软件分析功能和产品后续升级的扩展功能，硬件的数据采集系统可选择采用PCI总线的数据采集卡或USB接口的数据采集器，系统的数据采集器的采样精度可达24位，可选择与台式计算机或便携式的笔记本电脑相连接。

   SZ4A四通道噪声与振动测试分析系统被广泛应用于家电、机械、计算机、通信产品等产品的噪声振动测量领域。

SZ4A四通道噪声振动测试系统的标准配置：

◎ 4个测试专用传声器

◎ 4个麦克风前置放大器

◎ 4个振动加速度计

◎ 4通道同步高精度数据采集仪

◎ 采集仪带4通道ICP信号滤波与放大器

◎ 1套四通道噪声与振动测试分析软件

◎ 1台笔记本电脑或台式计算机

SZ4A四通道噪声振动测试系统的主要功能参数：

◎ 实时的四通道噪声测试分析；

◎ 实时的四通道振动测试分析，可进行加速度，速度和位移等测量；

◎ 四点法声功率级测量；

◎ 声压级随时间变化测量；

◎ 实时同步的四通道1/1、1/3倍频程谱分析；

◎ 实时同步的四通道窄带谱分析；

◎ 线性和A, B, C多种计权方式；

◎ 512,1024, 2048, ……,8192点的 FFT分析；

◎ 传递函数分析；

◎ 自功率谱分析；

◎ 互功率谱分析；

◎ 系统自动校准；

◎ 采样速率:100，500，1k,10k,25k,50K,100K可选；

◎ 分析频率分辨率0.1Hz；

◎ 系统测量范围：16dB～150dB；

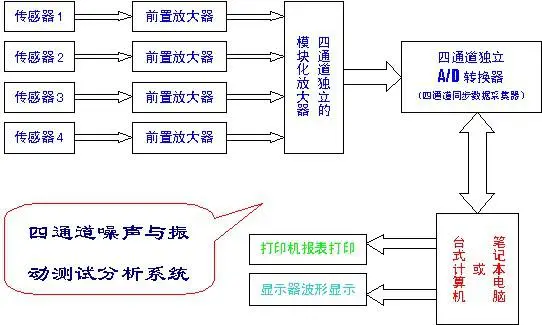

  SZ4A四通道噪声振动测试系统功能示意图

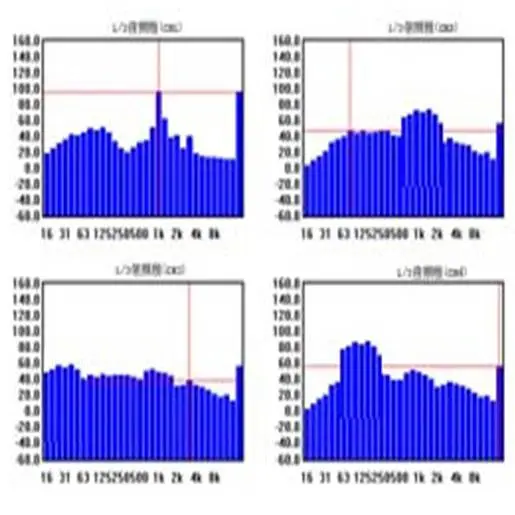

       四通道实时倍频程谱分析

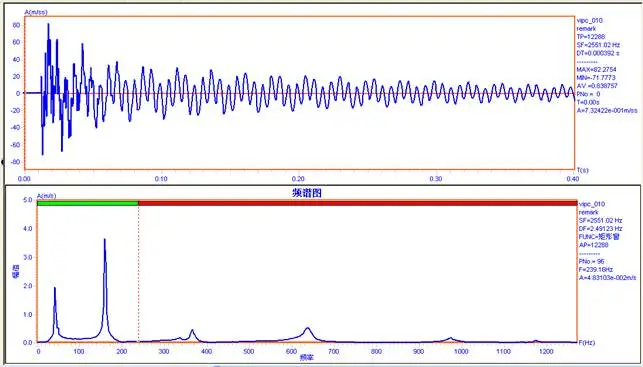

         时域分析和频谱分析
