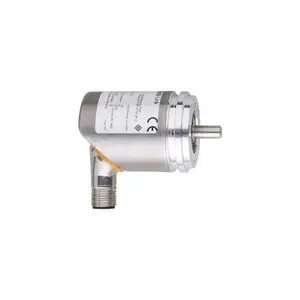

易福門带实心轴的增量式编码器RV3100原装现货 议价

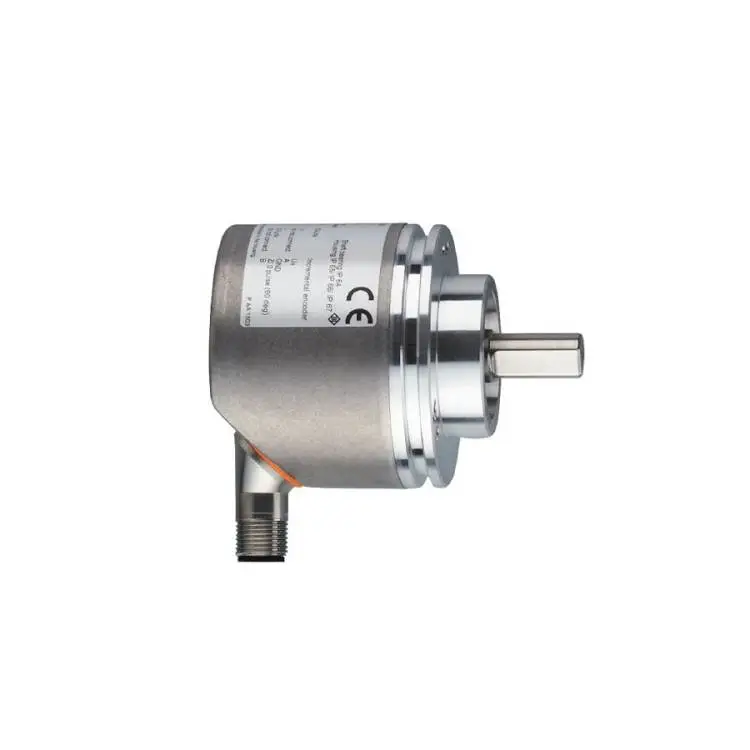

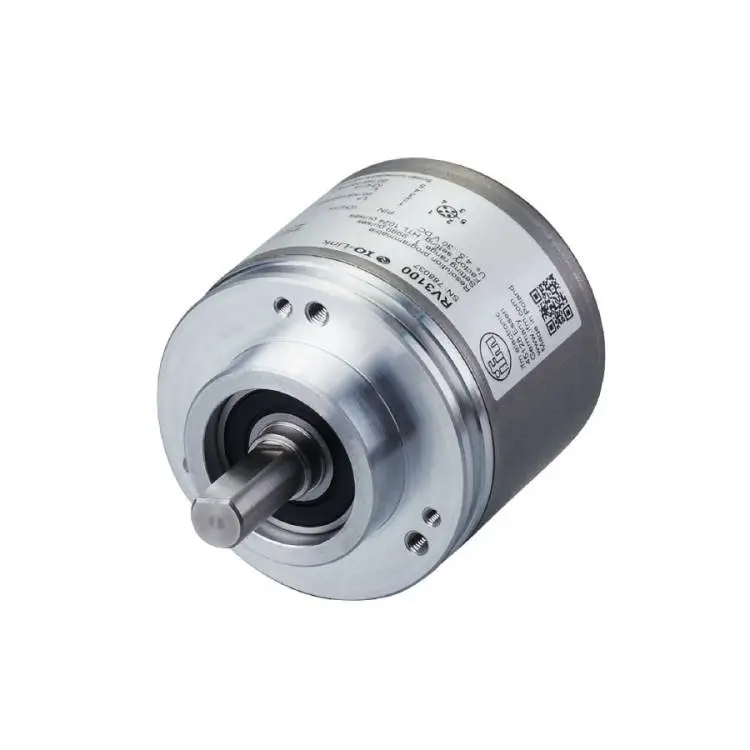

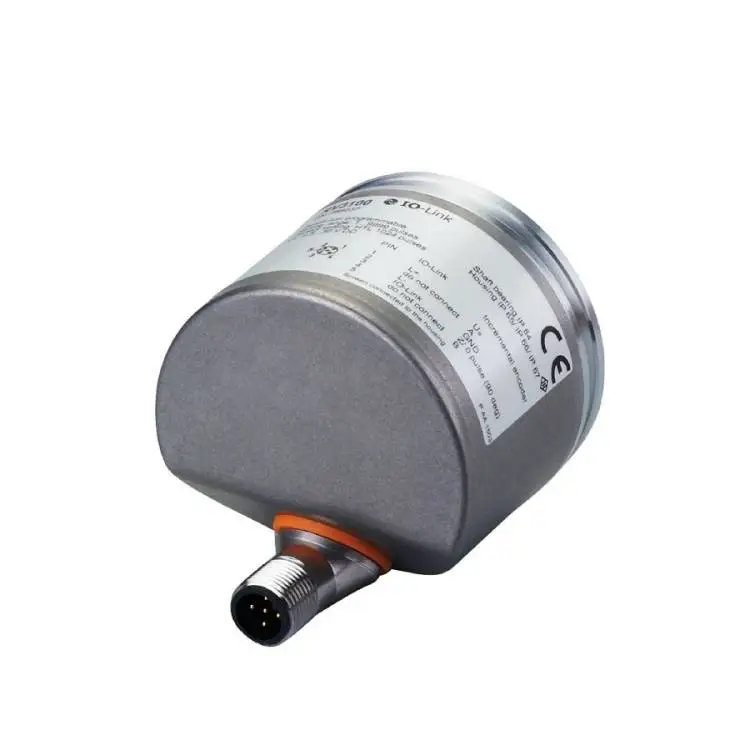

带实心轴的增量式编码器

RV3100

INCREMENTAL ENCODER BASIC LINE

脉冲序列针对可靠检测旋转速度进行定义

用于准确位置确定和线性测量

通过磁力感应原理获得高耐冲击和振动能力

分辨率可自由编程，从 1 ...10,000

产品特征

分辨率1...10000; (可设定参数; 出厂设定: 1024) 分辨率

通信接口IO-Link

轴监控器实心轴

轴直径 [mm]10

应用

功能原理增量式

检测系统磁性

电气数据

工作电压 [V]4.75...30 DC

电流损耗 [mA]<150

防护等级III

反相保护有

开机延迟时间 [s]0.5

旋转电气值 [U/min]12000

输出

电气设计HTL/TTL

每个输出电流负载 [mA]50

开关频率 [kHz]1000

出厂设定输出功能: HTL (50 mA)

 短路保护有

相位偏差A和B [°]90

测量/设定范围

分辨率1...10000; (可设定参数; 出厂设定: 1024) 分辨率

精度/偏差

***度 [°]0.1

软件/编程

参数设定分辨率; 转向; HTL; TTL

接口

通信接口IO-Link

传递类型COM2 (38,4 kBaud)

IO-Link revision1.1

SIO模式有

处理周期最小值 [ms]2.3

工作条件

环境温度 [°C]-40...85

存储温度 [°C]-40...85

允许的相对空气湿度 [%]95; (不允许冷凝)

外壳防护等级IP 65; IP 66; (在外壳: IP 67; 在轴: IP 64)

认证/测试

抗冲击 100 g

 抗震 20 g

 MTTF [年]292

机械技术数据

重量 [g]392

尺寸 [mm]? 58 / L = 79.5

原材料法兰: 铝; 外壳: 不锈钢(1.4521/444)

机械值 [U/min]12000

启动扭矩值 [Nm]1

温度扭矩参考 [°C]20

轴监控器实心轴

轴直径 [mm]10

轴材料不锈钢

 轴向轴负载值 (轴末端) [N]40

径向轴负载值 (轴末端) [N]60

固定法兰夹紧法兰

电气连接

IO-Link接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度值: 100 m; (IO-Link: max. 20 m)
