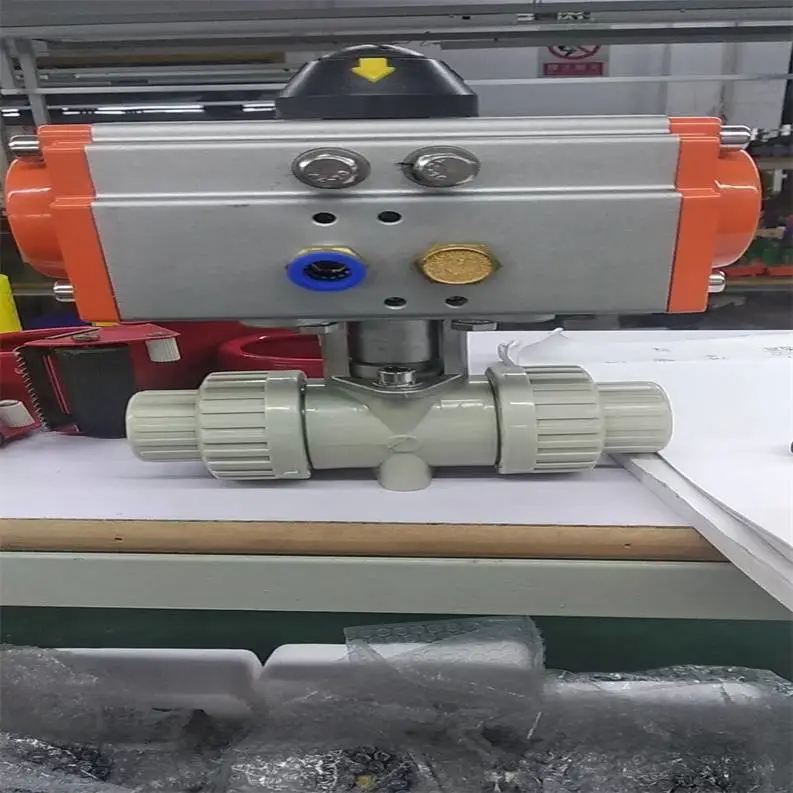

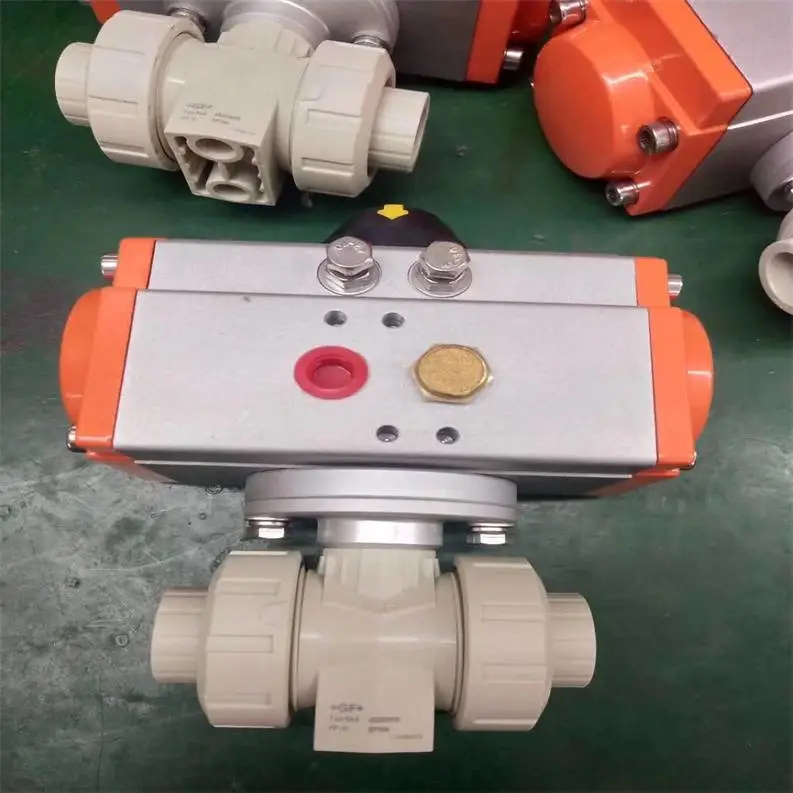

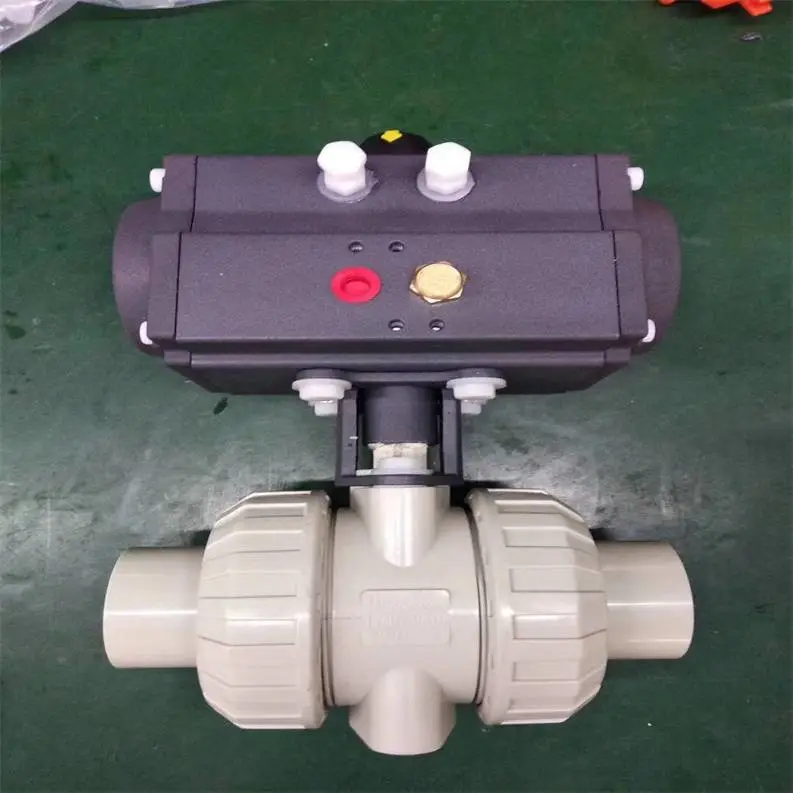

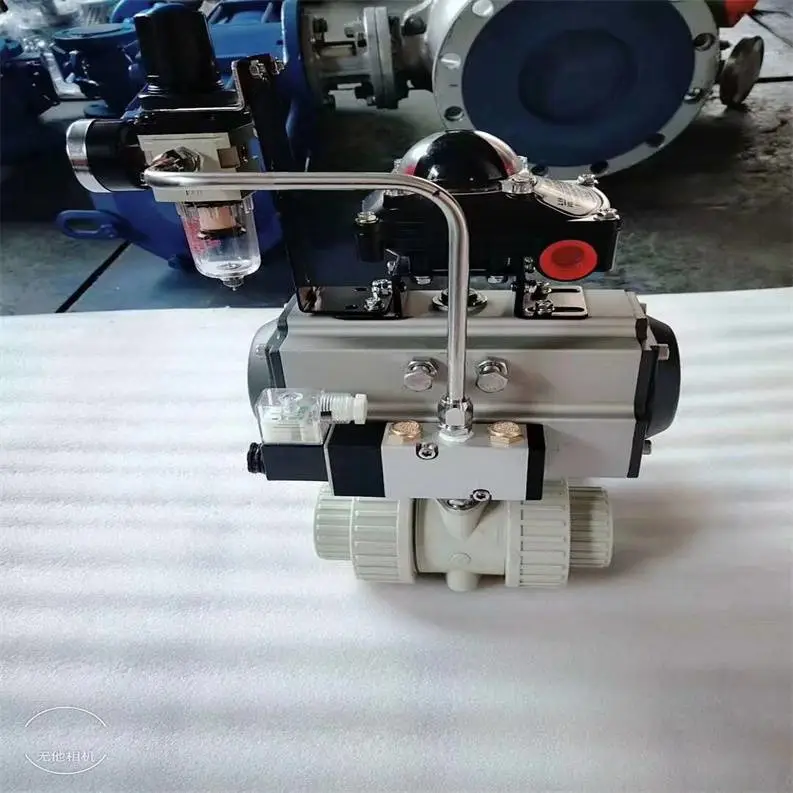

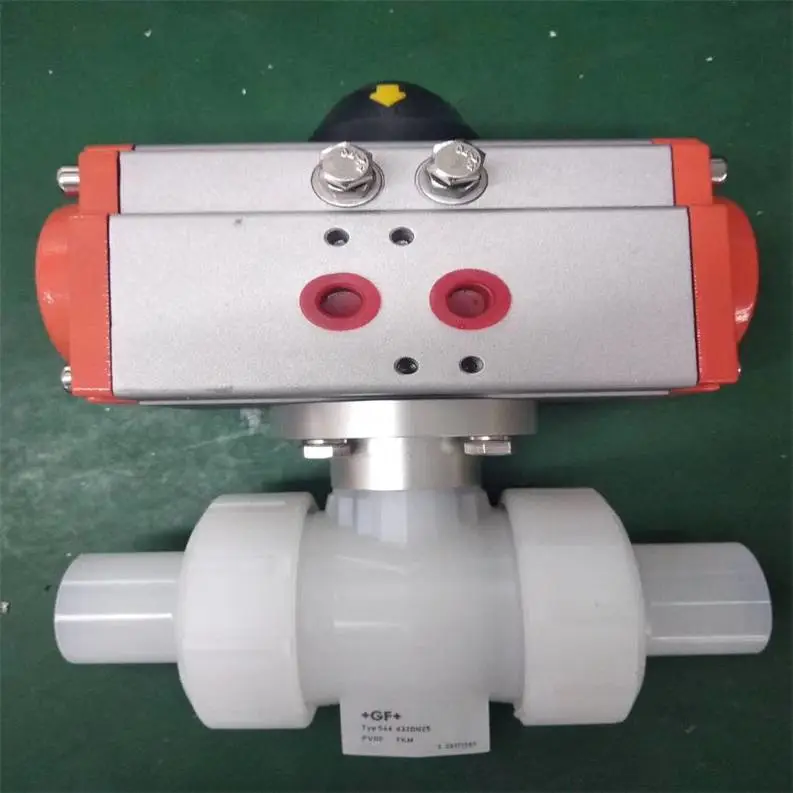

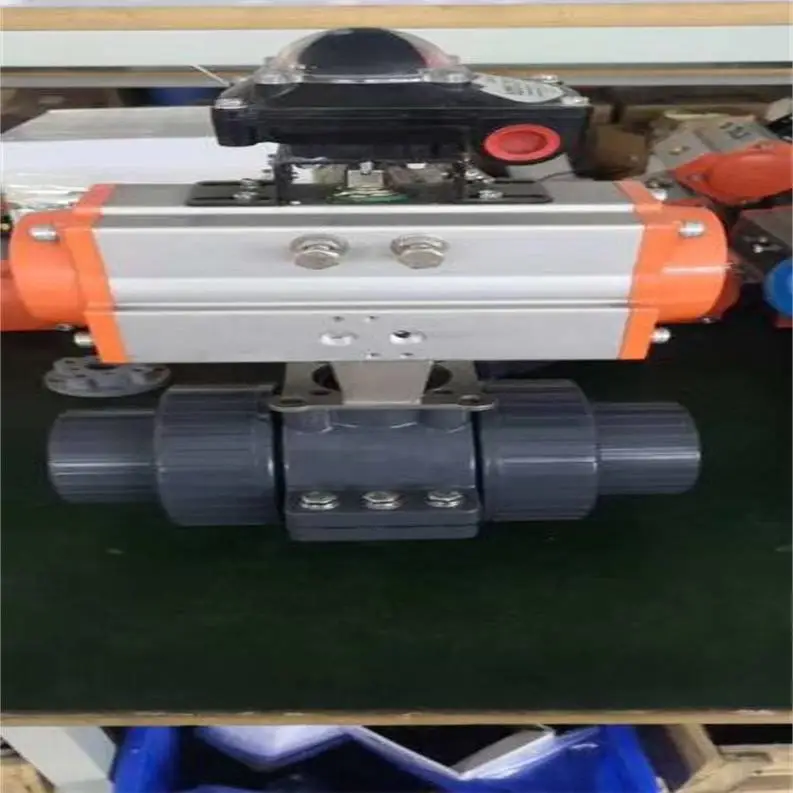

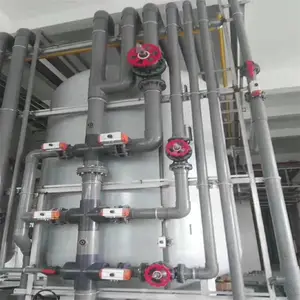

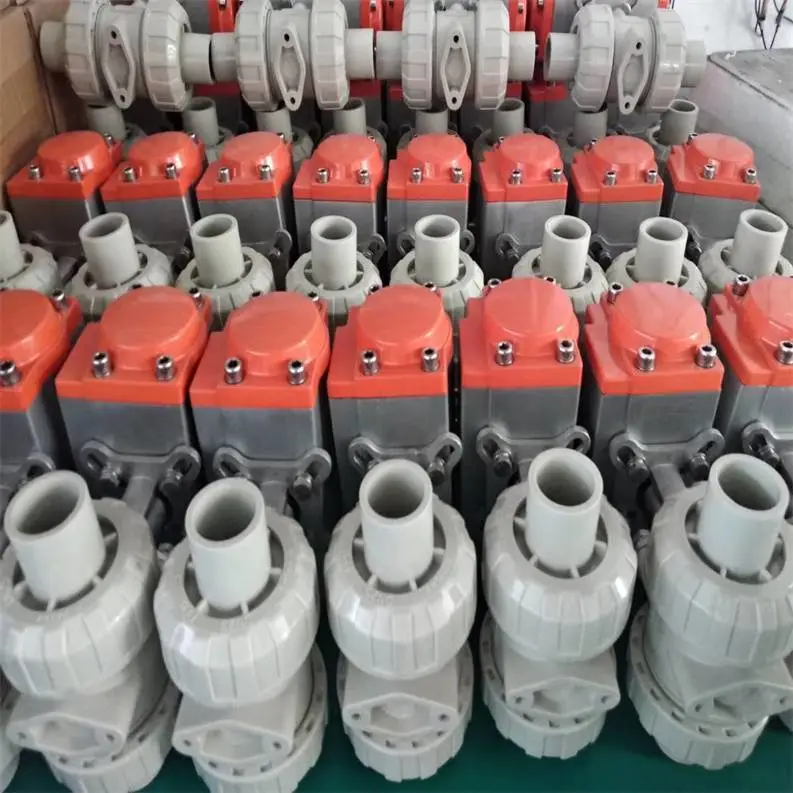

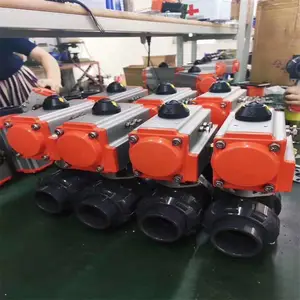

PVC气动开关型双由令塑料球阀 PVC气动双由令塑料球阀产品说明

本实用新型属一种多通阀，具体说是一种塑料由令球阀。目前，在该技术领域中公开的塑料由令球阀，它是采用分体结构装配而成，主要由外阀体及其内腔开有工艺芯孔，在其内分别装置分体的球芯和球杆相连，在球芯的两端设置堵丝限定球芯的脱出并固定在外阀体上，通过锁母连接于由令接头体上。由于上述的塑料由令球阀采用的组合部件多，用料量大，结构复杂，致使生产效率低；另一方面该球阀的连接配合部位较多，在频繁使用过程中易造成泄漏，密封性能差，因而带来大量的维修工作，影响了正常使用效果。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用***材料使用得当，使用寿命可达100万次。气动球阀的工作原理：   气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。    气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

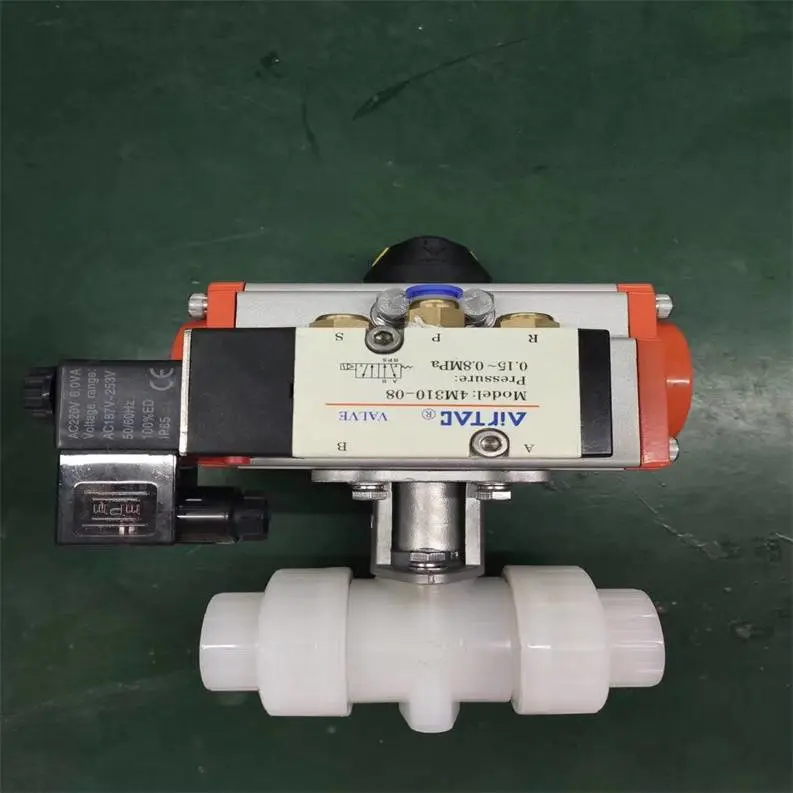

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

PVC气动开关型双由令塑料球阀气动球阀选型需要考虑以下几个因素：

    1、使用介质

    气动球阀可用于各种介质，包括水、油、气、蒸汽、酸、碱、盐、泥浆等。但对于不同介质，应选用不同材质的阀体和密封件。例如，对于腐蚀性介质，应选用不锈钢或钛合金等材质的阀体；对于高温介质，应选用高温密封件。

    2、压力和温度

    气动球阀的压力和温度范围应与管道介质的压力和温度相匹配。过高的压力和温度会损坏阀门。

    3、口径

    气动球阀的口径应与管道口径相匹配。

    4、结构形式

    气动球阀按结构形式可分为浮动球阀和固定球阀。浮动球阀的球体在阀体内可以浮动，适用于低压和大口径的场合；固定球阀的球体固定在阀体内，适用于高压和小口径的场合。

    5、控制方式

    气动球阀的控制方式可分为开关型和调节型。开关型气动球阀用于介质的通断控制；调节型气动球阀用于介质流量的调节控制。

    6、其他因素

    在选型气动球阀时，还应考虑环境温度、湿度、腐蚀性等因素。

PVC气动开关型双由令塑料球阀气动球阀维护和保养指南

一、定期检查

为了确保气动球阀的正常运行，定期检查是***的。建议每月进行一次常规检查，检查内容包括：

1. 检查球阀的外观，确认无明显的磨损和腐蚀。

2. 检查气动执行器的运行情况，确认无异常声音或振动。

3. 检查阀门的密封性能，确认无泄漏现象。

4. 检查气源和气路系统，确认无堵塞或漏气现象。

二、保持清洁

气动球阀的清洁度对其正常运行至关重要。要保持气动球阀及其周围环境的清洁，应做到：

1. 定期清理球阀表面的灰尘和污垢。

2. 保持球阀内部通道畅通，防止杂物堵塞。

3. 定期清洗气源和气路系统，防止杂质和污垢的积累。

三、润滑

气动球阀的润滑对于其正常运行至关重要。应定期对球阀的轴承和密封件进行润滑，防止磨损和泄漏。润滑时应使用适当的润滑剂，并按照设备制造商的推荐进行操作。

四、紧固

气动球阀的紧固对于其正常运行至关重要。应定期检查并紧固所有连接件，防止松动和脱落。紧固时应使用适当的工具和紧固件，并按照设备制造商的推荐进行操作。

五、调整

气动球阀的调整对于其正常运行至关重要。应定期检查并调整阀门的开度和位置，确保其符合工艺要求。调整时应使用适当的工具和测量设备，并按照设备制造商的推荐进行操作。

六、预防性维护

为了防止气动球阀出现故障，应进行预防性的维护和保养。建议每年进行一次全面的维护和保养，包括：

1. 清***动执行器和阀门的内部通道，更换损坏的密封件和轴承。

2. 对气源和气路系统进行全面的检查和维护，确保其正常运行。

本实用新型的目的为解决上述技术存在的问题，而提供一种减少配合部件、阀体一次成型，达到较好密封效果的塑料由令球阀。执行机构采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

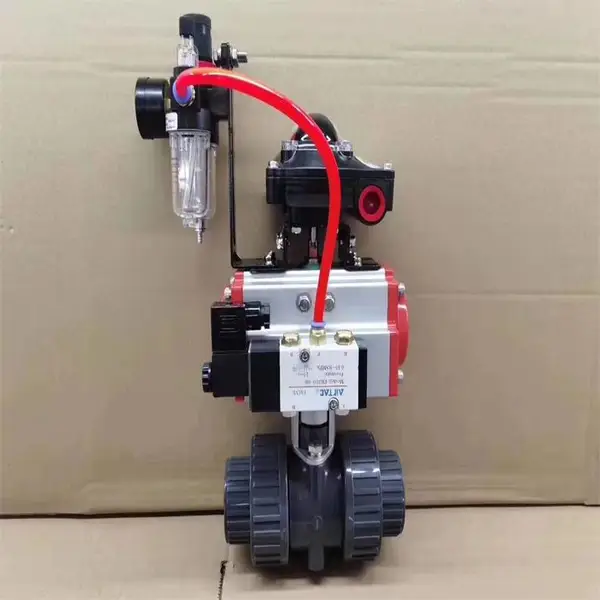

附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

PVC气动开关型双由令塑料球阀球阀的结构：

1、球阀的密封性好：但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀；

2、球阀的球体是固定的：受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以***密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门；

3、为了减少球阀的操作扭矩和增加密封的可靠程度，又出现了油封球阀，既在密封面间压注***的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

结合附图实施例对本新型作进一步的描述。适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。 全部零件采用RPP或PVDF注塑件组装成型，耐腐蚀性能优良。 密封圈采用F4。耐腐性能优异，延长使用寿命。转动灵活、使用方便。整体式球阀泄漏点少，强度高，连接式球阀装拆方便。 球阀的安装使用： 两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形造成泄漏。 顺时针方向旋转手柄为关闭，反之为开启。只可作断流、通流，不宜有流量调节。 含硬颗粒液体容易使球表面划伤

塑料阀门材质相关介绍：
FRPP 增强聚丙烯 -20°C~90°C
UPVC 硬聚氯乙烯 -10°C~70°C
CPVC 氯化聚氯乙烯 -40°C~95°C
PVDF 聚偏二氟乙烯 -40°C~140°C
PPH 聚丙烯-20°C~95°C
球阀的安装使用:

1、室内装置或有防护方式户外应用;

2、户外露天装置，有风、砂、雨露、阳光等侵蚀;

3、具有易燃、易爆气体或粉尘环境;

4、湿热带、干热带地区环境;

5、管道介质温度高达450℃以上;

6、环境温度低于-20℃以下;

7、易遭水淹或浸水中;

8、具有放射性物质(核电站及放射性物质试验装置)环境;

9、舰船上或船坞码头(有盐雾、霉菌、潮湿)的环境;

10、具有剧烈振动的场合;易于发生火灾的场合。

PVC气动开关型双由令塑料球阀

PVC气动双由令塑料球阀UNIT:MM

 UNIT:MM

摘要本实用新型公开了一种塑料由令球阀,包括外阀体及其内腔设置的球阀芯,并安装有手柄,由外阀体的两端带有的由令接头体,通过锁母固定连接,其中球阀芯为整体结构,直接镶嵌在一次成型的外阀体内,球阀芯与外阀体两端通孔内端面之间设置密封环构成,具有泄漏部位少,密封可靠,使用寿命长的特点。

订货须知：

一、① 产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
