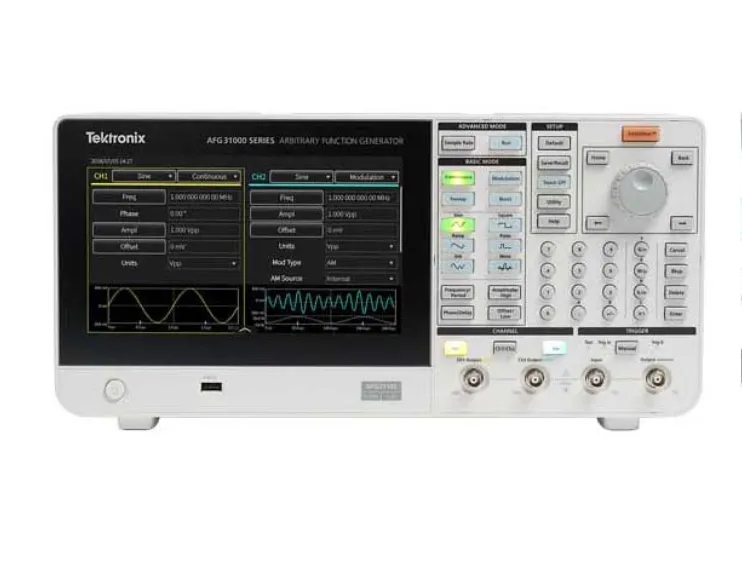

泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了***波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。

主要性能指标

• 单或双通道型号

• 输出幅度范围 1mVP-P ~ 10VP-P 至 50? 负载

• 基本 (AFG) 模式:

• 25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形

• 250 MSa/s, 1GSa/s 或 2GSa/s 采样率

• 14 位垂直分辨率

• 内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形

• 扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)

• *** (序列) 模式:

• 连续模式 (选配序列模式、已触发模式和选通模式)

• 每条通道上 16Mpts 任意波形内存 (128Mpts 选配)

• 序列模式下最多 256 步，支持循环、跳转和等待事件

• 可变采样时钟 1?Sa/s ~ 2GSa/s





主要功能

• 凭借InstaView? 技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度

• 波形序列选项可以对复杂的长波形编程，支持最多 256 步

• 9 英寸容性触摸屏的操作与智能手机类似，为常用设置提供了快捷方式

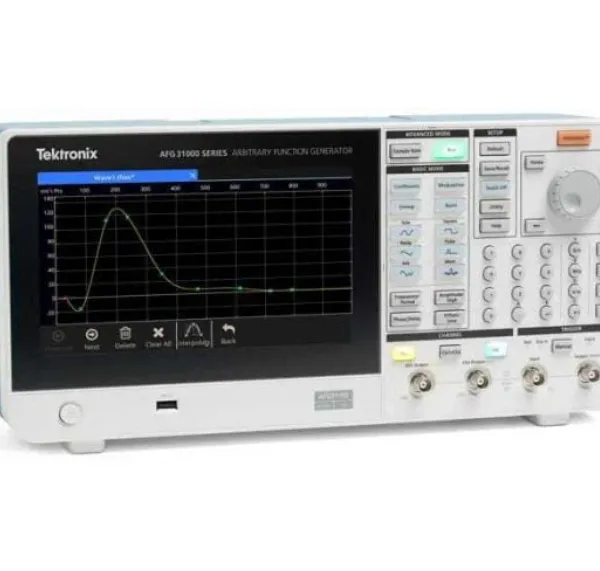

• 内置 ArbBuilder 可以在仪器上创建和编辑任意波形，而不需要连接电脑

• 可以防止输出发生过压和过流，限度地降低仪器损坏的潜在风险

• 兼容 TekBench? 软件，在实验室中帮助学生设置、控制和分析测试结果

应用

• ***研究

• 时钟和系统同步

• 复现真实世界信号

• 元器件和电路表征和验证

• 嵌入式电路设计和测试

• 通用信号生成

基本模式和***模式

AFG31000 系列是一个拥有全功能基本模式(AFG)和***(序列)模式的任意波函数发生器。

在基本模式下，AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。

基本模式可以改变频率，而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计，也适合时钟速率经常变化的数字设计。
