一、使用范围：

1. JXJD-1电缆护层交叉互联箱应用于35-220kV的高压电缆中间接头处金属护层的交叉互联保护接地，用来消除高压电缆金属护层感应电势，把金属护层对地电压控制在允许的范围内。

2. JXJD-1电缆护层交叉互联箱适用的同轴电缆截面范围是120-400mm²。

3. 对应于不同电压等级的电缆，只需更换不同型号的保护器即可。

二、技术参数：

1. BHQ-D-7/600型电缆护层保护器技术参数（66-132kV）

2. BHQ-D-10/600型电缆护层保护接地箱技术参数（220kV）

三、安装工艺：

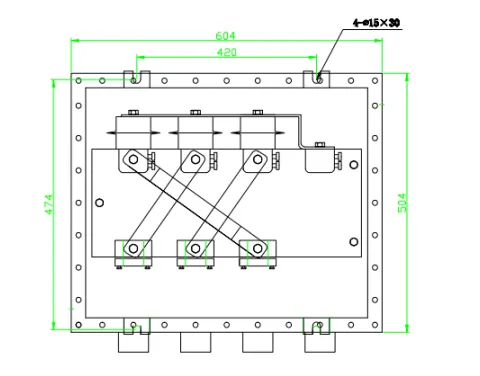

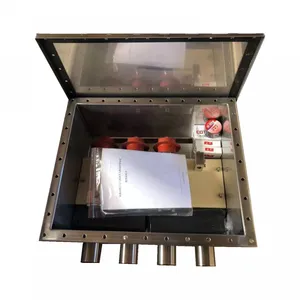

1. JXJD-1电缆护层交叉互联箱外形图如下图：

2. 同轴电缆按下图尺寸剥切：

3. 安装步骤

1）.按图示尺寸将同轴电缆端部剥切好备用。

2）.清理箱内物件，将连接铜排取下。

3）.将一根剥好的同轴电缆依次由管口穿进箱体、外导体固定件、缆芯固定件并用螺丝固定好。注意外导体均匀的分布在锥形外面。外导体尽量剪整齐。固定时先固定缆芯导体，再固定外导体。

4）.固定好***根电缆后在穿***根电缆，重复3的操作，直至四根电缆全部固定好。

5）.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。

6）.用防水胶带将出线管口密封。

7）.在出线管上缩好热缩管。

8）.用橡胶防水带密封热缩管两个端口。

9）.在防水带上包覆PVC胶带，半搭盖包二层。

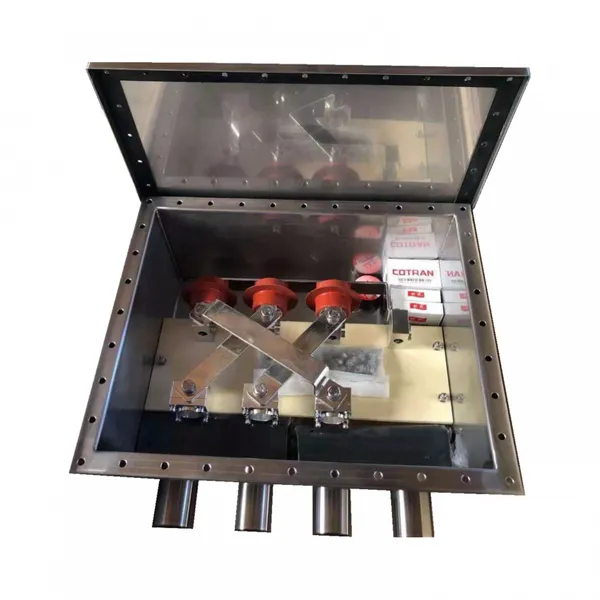

10）.清理箱内物件，将连接铜排装好

11）.装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。

12）将箱体固定在***位置即可。

4、产品的使用及维护

1）.投入运行前,测量交叉互联箱的护层保护器直流1mA电压值，参考电压不小于上表中数值。

2）。投入运行后，一般可用1000V兆欧表检查绝缘电阻，其值应大于20MΩ。测量护层保护器直流1mA电压，如果数值变化大于20%，则该产品不能再使用。
