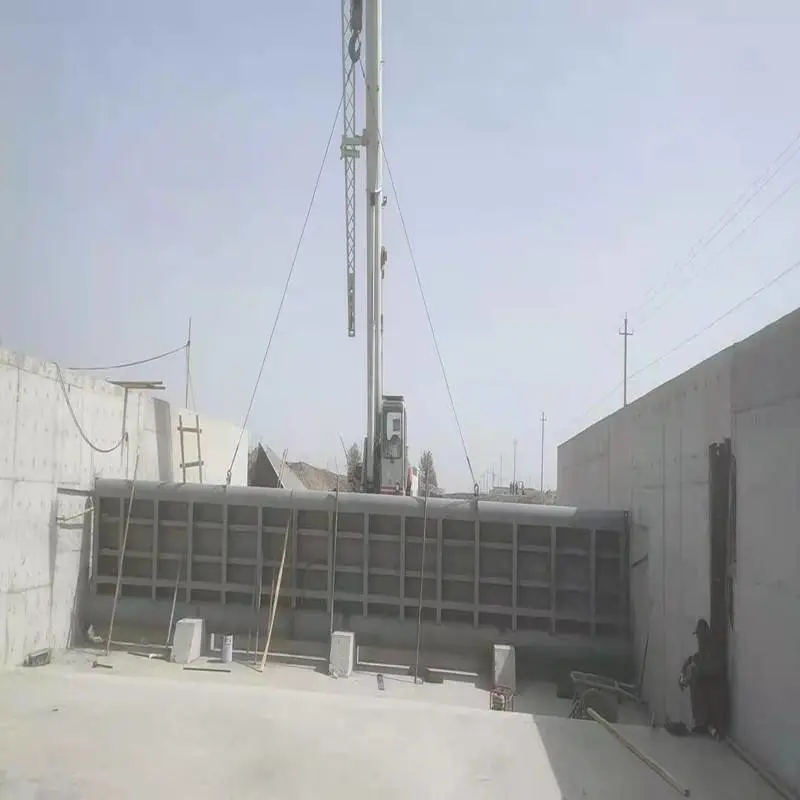

液压翻板闸门是一种可调控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种建筑物适合于闸孔较宽（10m-100m）而水位差比较小（1-7m）的工况，由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果。在孔口净宽范围内由左、右相对独立 的两扇带底轴的门叶组成，相对孔口中心线呈对称布置，孔口中心线处的连接结构采用对各向变位有一定适应能力的Q形橡皮。每扇门叶沿宽度方向由多块的门叶结构用螺栓拼接而成，相邻的门叶结构之间设有纵向止水。门叶与底轴间采用螺栓连接。翻板闸门的上游设一道底水封，采用损高分子合成硬质材料，为延长使用寿命，补偿磨损量，压板上设有预压板弹簧。侧水封为插拔式具自动补偿功能的双向止水装置，不仅具有止水功能，在出现温变情况下，还具有自动调节功能。翻板闸门允许门顶溢流，门顶设有破水器，以避免局部开启运行时因门顶溢流及启闭操作时造成门后负压。底轴作为门叶纵 向悬臂梁的固端和闸门启闭驱动轴是水闸重要的构件之一。为 限度地避免土建结构变形和变位对底轴运行的影响，使底轴受力状态明确，设计将底轴主体在孔口中心线处一分为二，再采用波纹管加滑动止水衬套的柔性连接形式将左右两段底轴连接起来。

ZMQY墙式镶铜铸铁圆闸门的简单介绍

公称压力:0.1MPa 安装方式：靠墙式、法兰式 适用介质：污水、海水、清水

ZMQY墙式镶铜铸铁圆闸门的详细信息

结构参数

型号规格 ZMQY

公称通径 1400~3000mm

压力范围

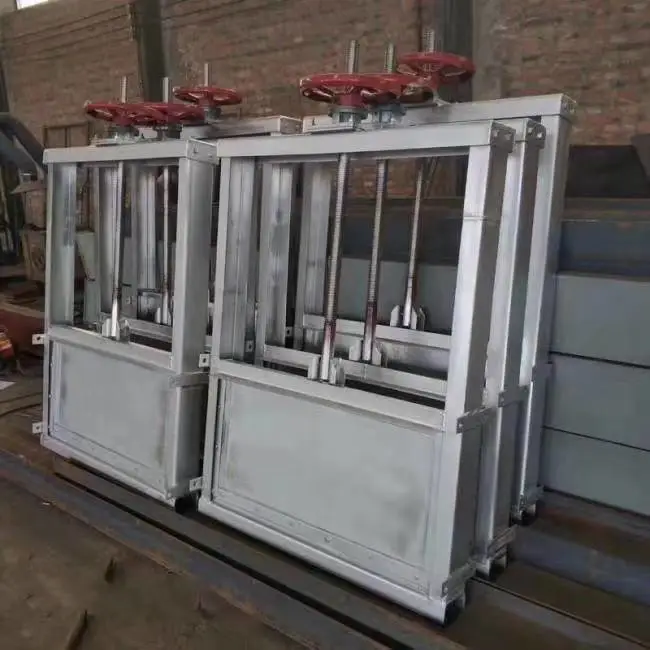

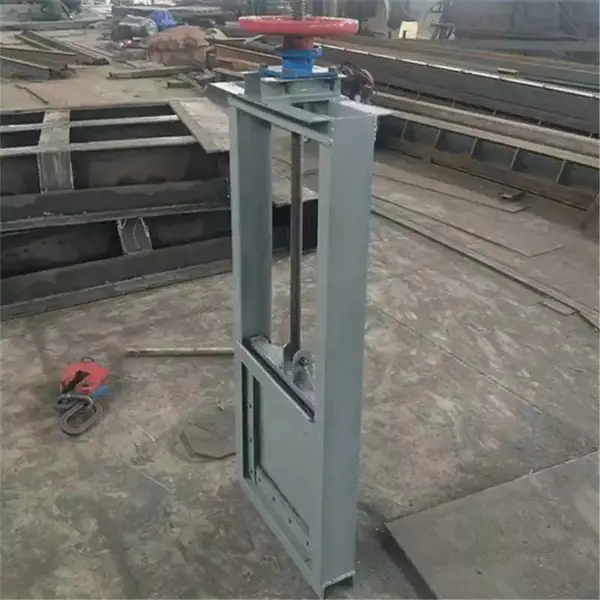

手动渠道不锈钢闸门。QLS手轮式螺杆启闭机采用螺旋丝杆传动，其结构紧凑合理，启闭重力大，品种全，广泛应用于各类污水、排水工程和水利工程中闸门、堰门等设备的启闭。手轮式启闭机结构简单，性能可靠，使用维护方便，常用于小启闭力的闸门、堰门启闭。

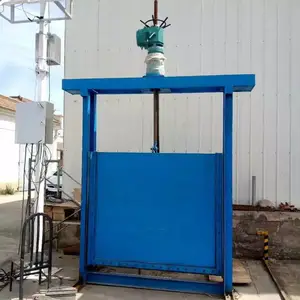

手动渠道不锈钢闸门。机门一体式钢闸门巧妙地将闸门与启闭机联为一体，用来关闭和开启水利工程过水孔口的活动结构，无需设定启闭机平台，安装方便。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、，是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其他漂浮物等进水、退水工程的专用设备、山区、平原有、无发电地区均可使用。机门一体式不锈钢闸门门叶、门框由型钢制造，以优质的不锈钢钢板为基材，采用橡胶止水，产品可根据用户要求生产加工。

 QPQ、QPK卷扬启闭机适用于各种水利工程闸门的启闭作用，平原山区有无电源均可使用，该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。该产品随着吊距的增大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，达到启闭的效果，交流制动器，可使闸门停留在任何所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除后即正常运转。

液动限流闸门在雨污分流中扮演着重要的角色。一般用在雨污分流井中，污水闸门的开闭，决定着污水的流向——是流向污水井还是雨水管道。一般用在一体化智能截流井里，起到控源截污的作用。

一体化智能平板闸优点

1、一体化智能平板闸配有监测和远程管理系统，可以将数据上传到云端，通过控制，实现多处截污井、多点雨量计联合调控，提高截污排涝的工作效率。此外，根据水位和气象数据，能自动实现闸门启闭和泵的启停，在睛天和雨天自动控制，实现无人值守。

2、材质的选择上该污水截流泵站的主体采用耐温耐高压的高强度纤维破璃钢制造预制筒体，潜水排污水泵、智能型自动控制系统等各种设备部件，一体化智能平板闸置于可移动的预制筒体内。

3、一体化智能平板闸是传统截污井的升级版,相比与传统截污井不仅晴天有截污功能还能在不同雨量情况下都可以自行判断自动开启或关闭闸门实现智能截污。

4、可以根据天气信息，在降雨前期，关闭截污闸启动潜污泵，动力提升排出污水，大限度减少合流管网中的污水，增加管网自身的调苗空间，降雨开始，根据并内水质和井内外水位，控制水泵的启停和排水闸的开度。

平板闸工作原理：

（1）晴天时，污水闸门打开，雨水闸门关闭，管道内污水通过污水闸门流向污水井，然后自流进污水管网；如果地势较低，无法自流，则需要用泵站进行提升进污水管网。减少污水对江河湖泊水质的污染。

（2）初雨时，雨水冲刷地面，初期雨水依然较脏，此时污水闸门保持打开，雨水闸门保持关闭，管道内污水通过污水闸门流向污水井。

（3）降雨中后期，水量较大，水质较干净，此时雨水闸门打开，污水闸门关闭，较干净的雨水通过雨水闸门流进雨水管道，排入江河湖泊等自然水体，减少污水处理厂处理污水的压力。

（4）降雨结束，井内水位下降，此时污水闸门开启，雨水闸门关闭，恢复初始状态，等待下次降雨。

在这里这个平板闸门起到的作用就是雨污分流，调节雨水和污水的流行。
