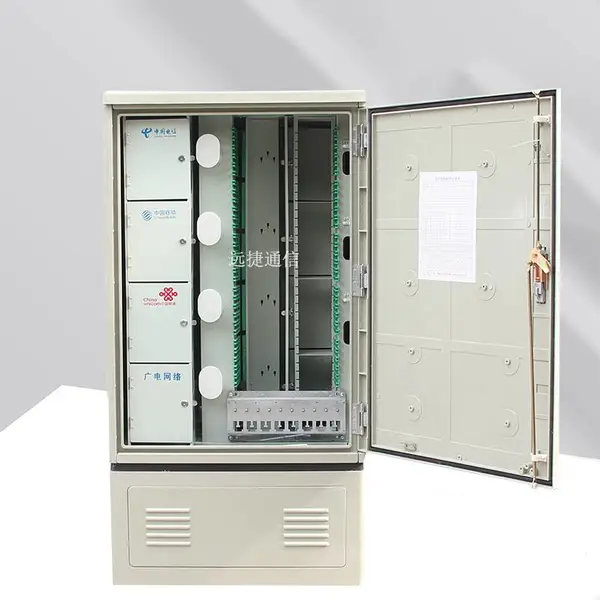

576芯四网合一光缆交接箱 三网合一光缆交接箱室外光交箱安装说明

四网合一光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

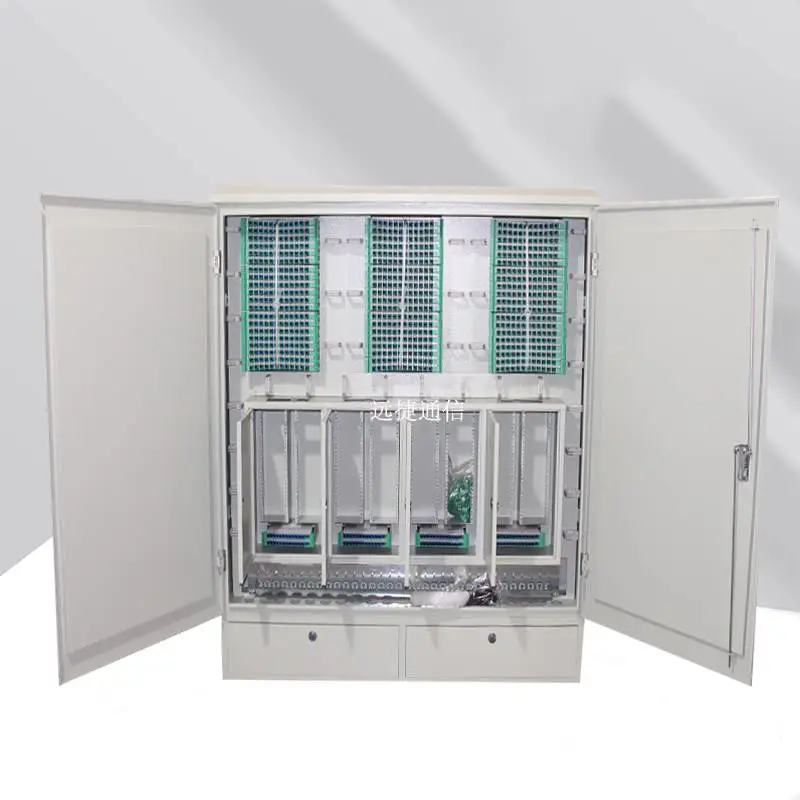

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜超过1 600 mm?1 100 mm?400 mm（高?宽?深）。

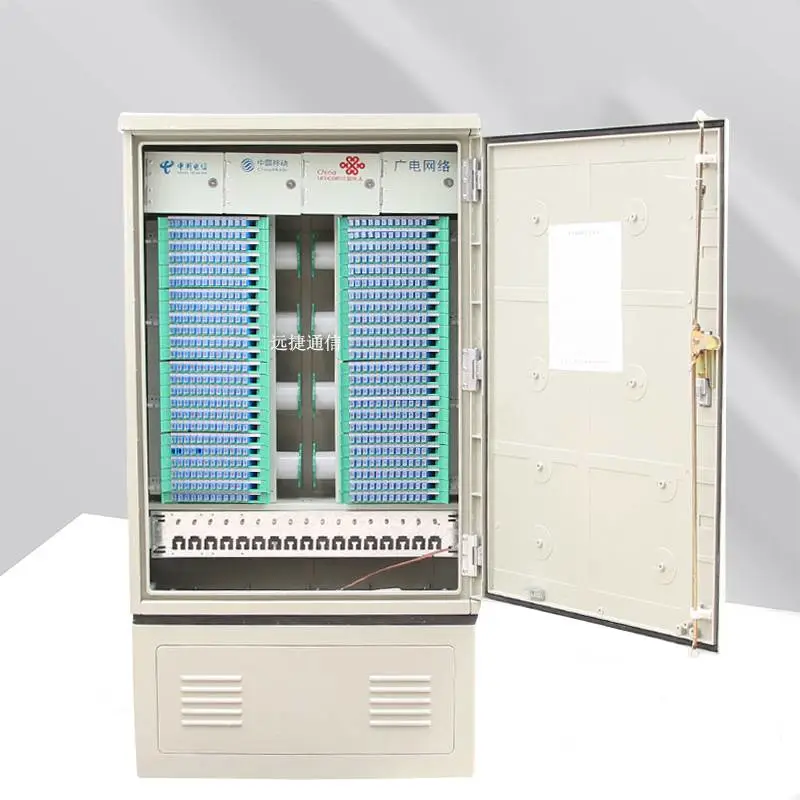

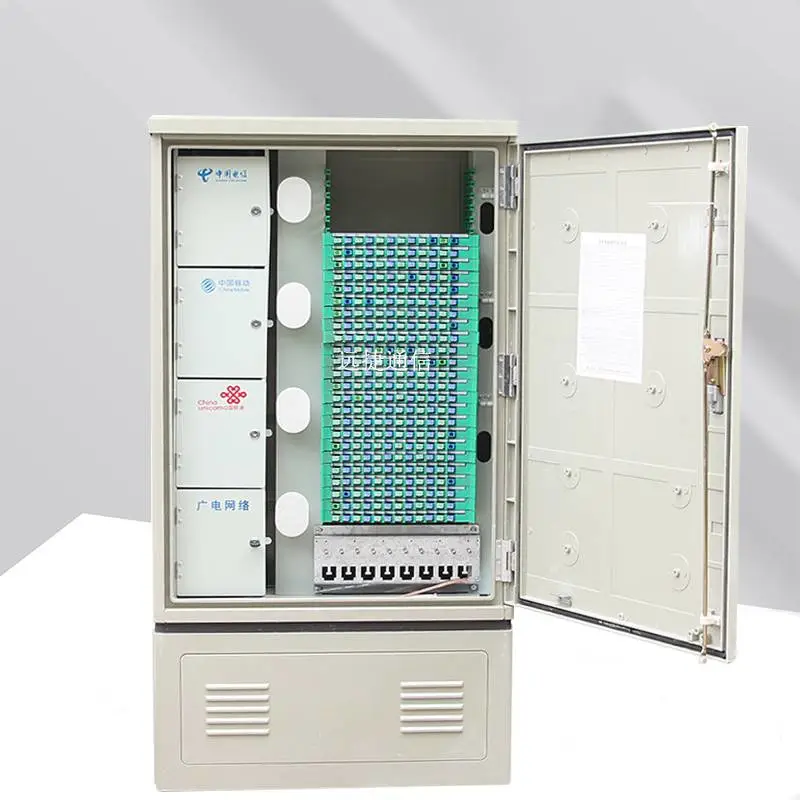

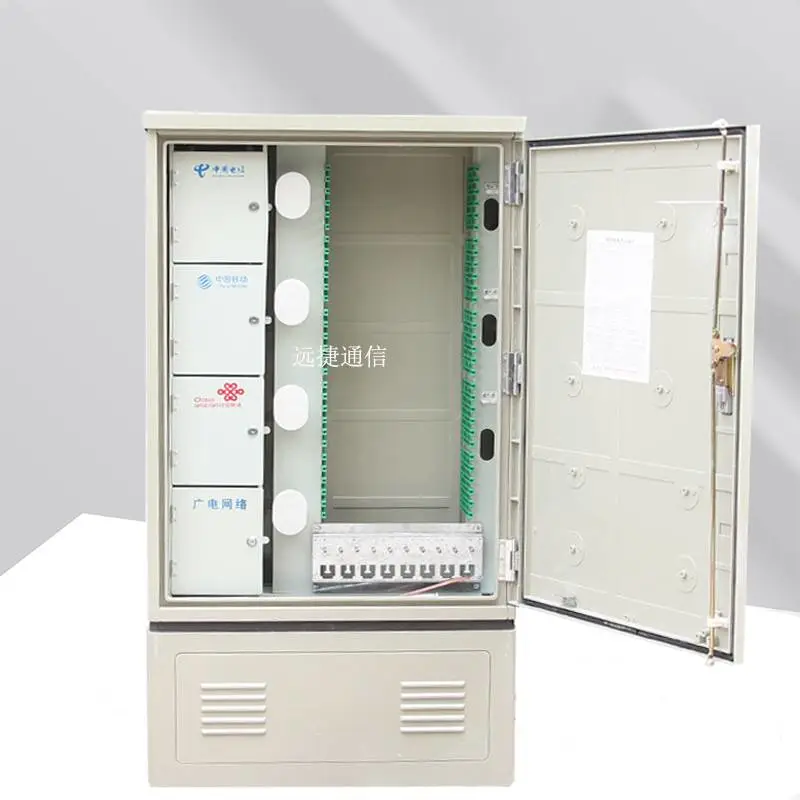

通用名称Common Name四网合一光缆交接箱

产品用途Product usage四网合一光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。

产品结构Product mix四网合一光缆交接箱的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。

 产品型号Product model：YJ-SWGJX-（72芯96芯144芯216芯288芯432芯576芯720芯864芯960芯1152芯1440芯）

生产厂家The manufacturer：宁波远捷通信设备有限公司

产品规格Product specification：单网、三网合一、四网合一

产品颜色Product color：灰色

产品材质Product material：SMC、冷轧钢板、不锈钢

产品类型The product type：落地式、壁挂式、抱杆式

产品配置Product configuration：可配SC/FC/LC（法兰，尾纤、一体化托盘、光分路器）

 免费印字：中国电信，移动，联通，广电，铁通，长城宽带

产品使用区：移动 联通 铁通 电信 广电

使用条件：

工作温度：-40℃～+60℃

相对湿度：≤95%（+40℃时）

大气压力：70～106Kpa

贮运温度：-40℃～+60℃

防潮防雨防尘防盗符合YD/T988-1998标准

光电性能

连接器损耗（包括插入、互换、重复）≤0.5dB

插入损耗：≤0.2dB

互换性附加损耗：≤0.2dB

重复性附加损耗：≤0.1dB（插拔1000次后）。

回波损耗：FC/PC≥40dB FC/UPC≥50dBFC/APC≥60dB 6插拔耐久寿命大于1000次。

机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。

机架高压防护地与机架间通以直流电3000V历时1分钟不击portant; color: rgb(51, 52, 68) !important;">穿且无飞弧现象发生。

适用性能指标

标称工作波长：850nm、1310nm、1550nm。

光纤活动连接器：符合GB/T12707-1991标准规定。免跳接光交箱针对光纤接入网中光分支节点处于室外环境而设计的光纤配线设备。该系产品具有对光纤的接续、端接、贮存、分路处理及调度等功能，并支持落地及架空安装方式。

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N

光交箱操作说明

光缆从箱体底部引入，在光缆固定区进行光缆的开剥与固定；

开剥后的光纤使用护套管保护，经箱体右侧的过线区，引入相应的主干、配线熔接区；

光纤在主干熔接区中，与尾纤进行熔接并成端；

配线区每层分为熔接和储纤两个区域，光纤在右侧熔纤区与尾纤熔接,尾纤盘绕存储于左侧的储区盘，使用尾纤时从配线区左侧，经线环连接至分路器；

将跳线一端连接主干适配器，另一端从主干区左侧经绕线区至分光区左侧，连接分路器，进行分光和跳接；

光缆固定区左侧为直熔单元，用于光缆的直通
