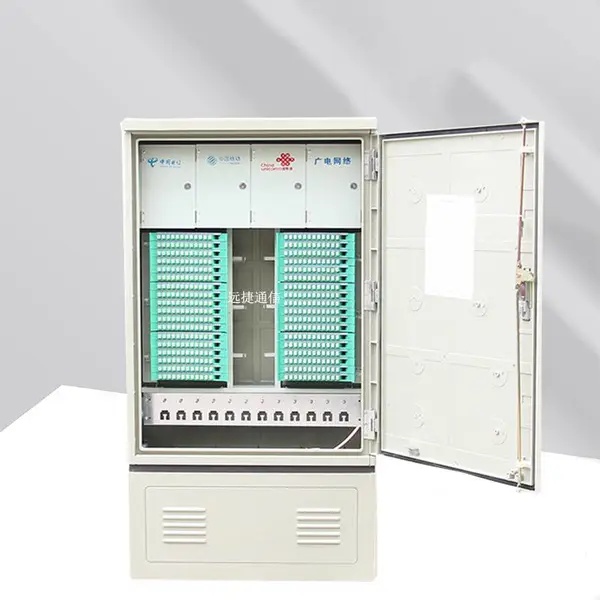

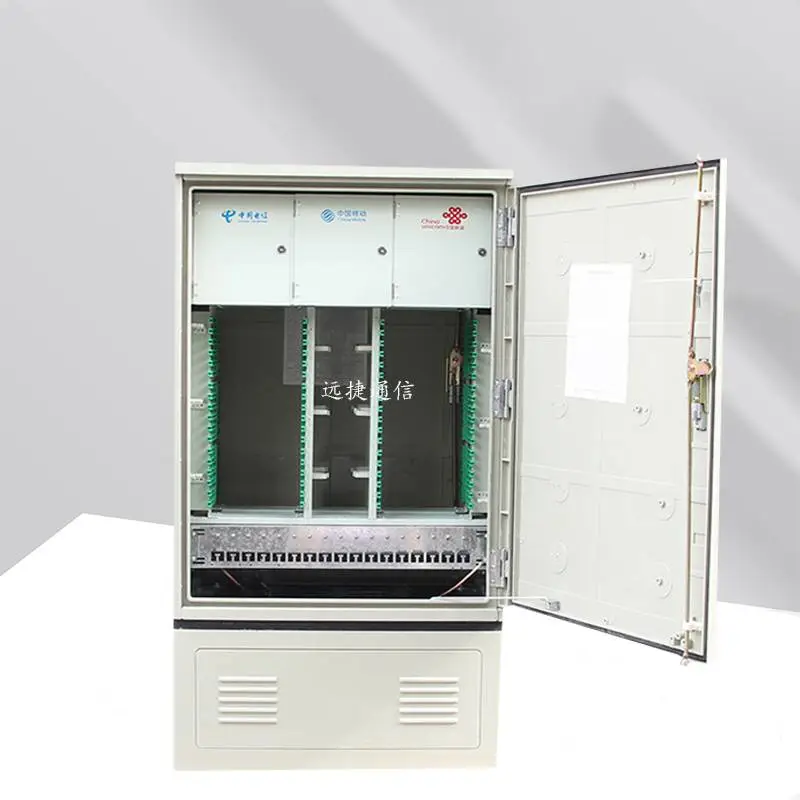

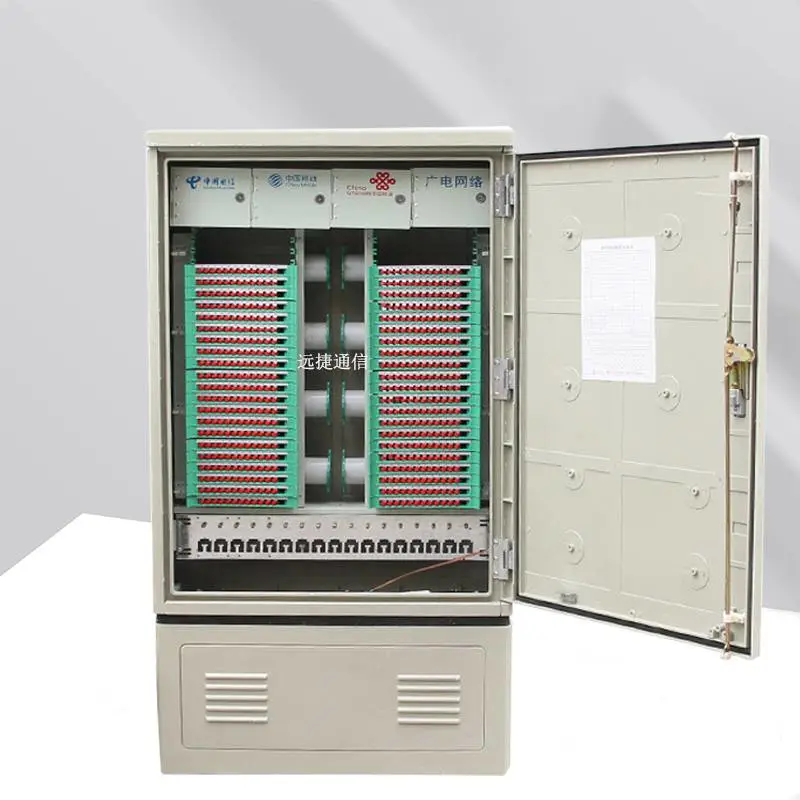

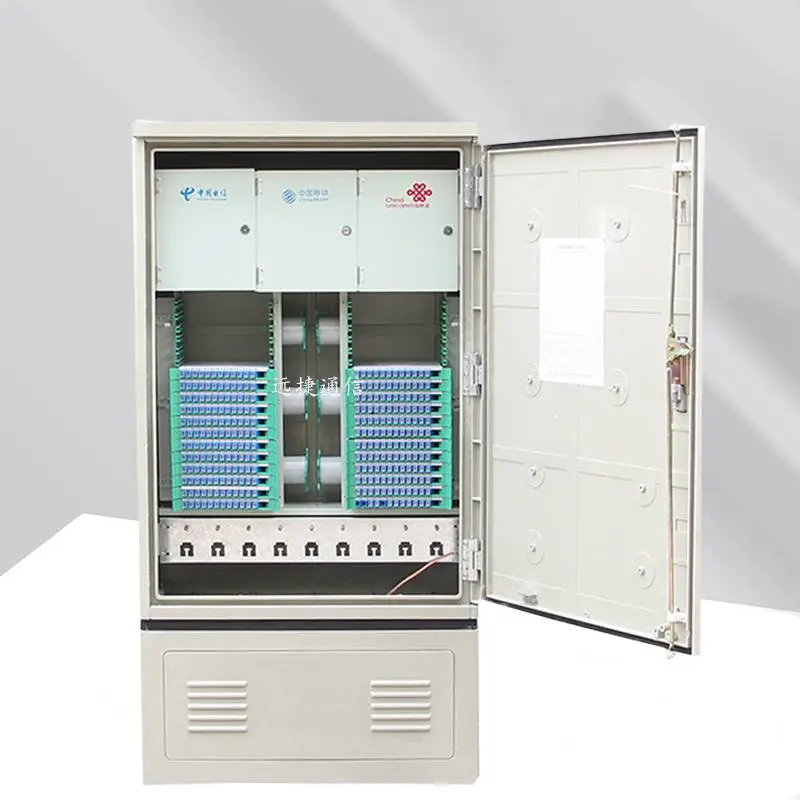

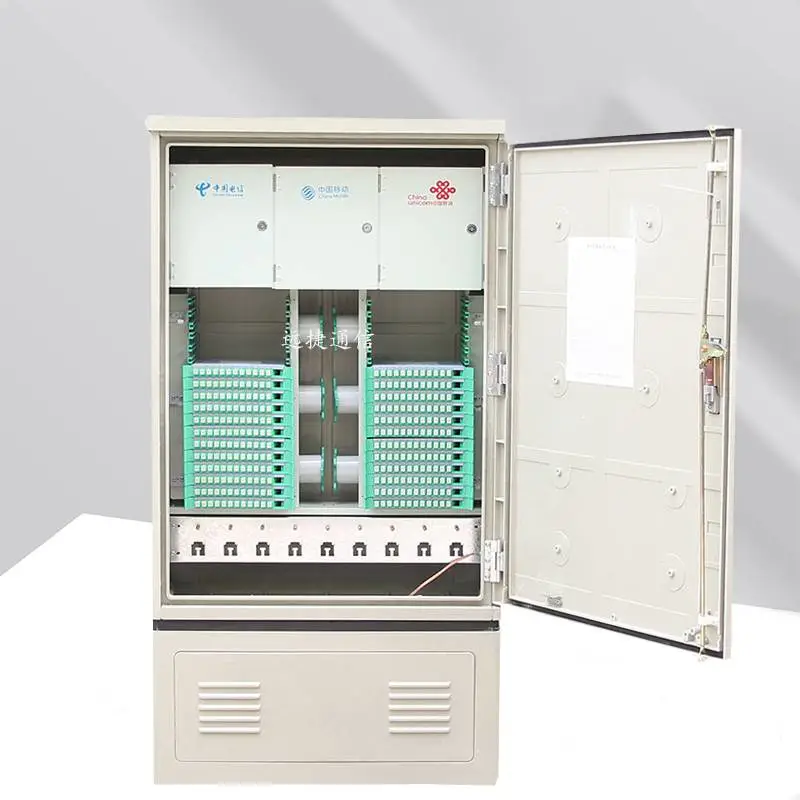

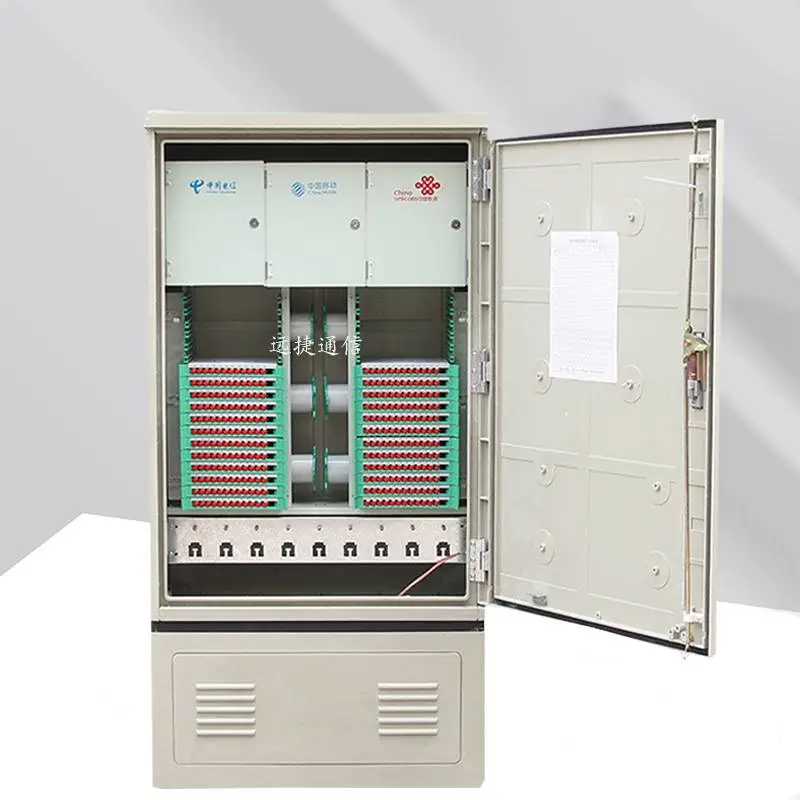

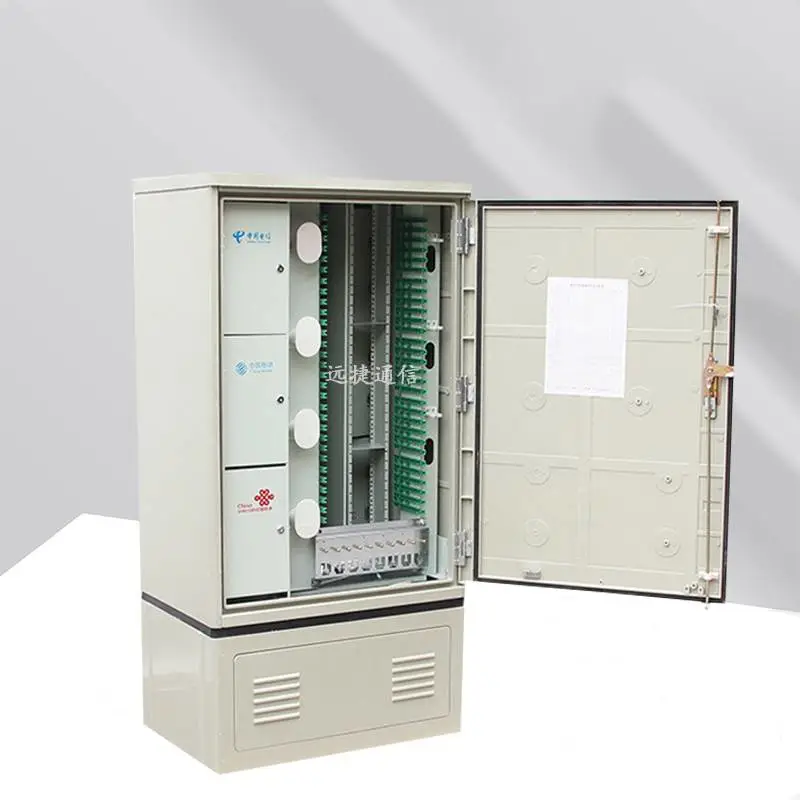

720芯四网合一光缆交接箱 落地式光缆交接箱三网合一室外壁挂光交箱四网合一光交箱图文配置介绍

四网合一SMC光交箱、四网合一落地式光缆交接箱、四网合一壁挂式光缆交接箱、四网合一SMC光缆交接箱、四网合一不锈钢光缆交接箱、四网合一免跳接光缆交接箱、四网合一无跳接光缆交接箱、四网合一免跳纤光缆交接箱、四网合一光缆交接箱、四网合一光交箱、四网合一交接箱、

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯、1440芯

材质：冷轧板、不锈钢、SMC

使用区：移动 联通 铁通 电信FTTH FTTB FTTX FTTP

宁波远捷通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

FTTH共建共享室光缆交接箱|三合一光缆交接箱（中国电信|中国联通|广电网络|移动通信,配线容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。中华人民共和国通信行业标准 通信光缆交接箱Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1范围 本标准规定了通信光缆交接箱。

使用条件：

工作温度：-40℃～+60℃

相对湿度：≤95%（+40℃时）

大气压力：70～106Kpa

贮运温度：-40℃～+60℃

防潮防雨防尘防盗符合YD/T988-1998标准

光电性能

连接器损耗（包括插入、互换、重复）≤0.5dB

插入损耗：≤0.2dB

互换性附加损耗：≤0.2dB

重复性附加损耗：≤0.1dB（插拔1000次后）。

回波损耗：FC/PC≥40dB FC/UPC≥50dBFC/APC≥60dB 6插拔耐久寿命大于1000次。

机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。

机架高压防护地与机架间通以直流电3000V历时1分钟不击portant; color: rgb(51, 52, 68) !important;">穿且无飞弧现象发生。

适用性能指标

标称工作波长：850nm、1310nm、1550nm。

光纤活动连接器：符合GB/T12707-1991标准规定。免跳接光交箱针对光纤接入网中光分支节点处于室外环境而设计的光纤配线设备。该系产品具有对光纤的接续、端接、贮存、分路处理及调度等功能，并支持落地及架空安装方式。

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在外端应能承受的垂直压力大于200N

光交箱操作说明

光缆从箱体底部引入，在光缆固定区进行光缆的开剥与固定；

开剥后的光纤使用护套管保护，经箱体右侧的过线区，引入相应的主干、配线熔接区；

光纤在主干熔接区中，与尾纤进行熔接并成端；

配线区每层分为熔接和储纤两个区域，光纤在右侧熔纤区与尾纤熔接,尾纤盘绕存储于左侧的储区盘，使用尾纤时从配线区左侧，经线环连接至分路器；

将跳线一端连接主干适配器，另一端从主干区左侧经绕线区至分光区左侧，连接分路器，进行分光和跳接；

光缆固定区左侧为直熔单元，用于光缆的直通
