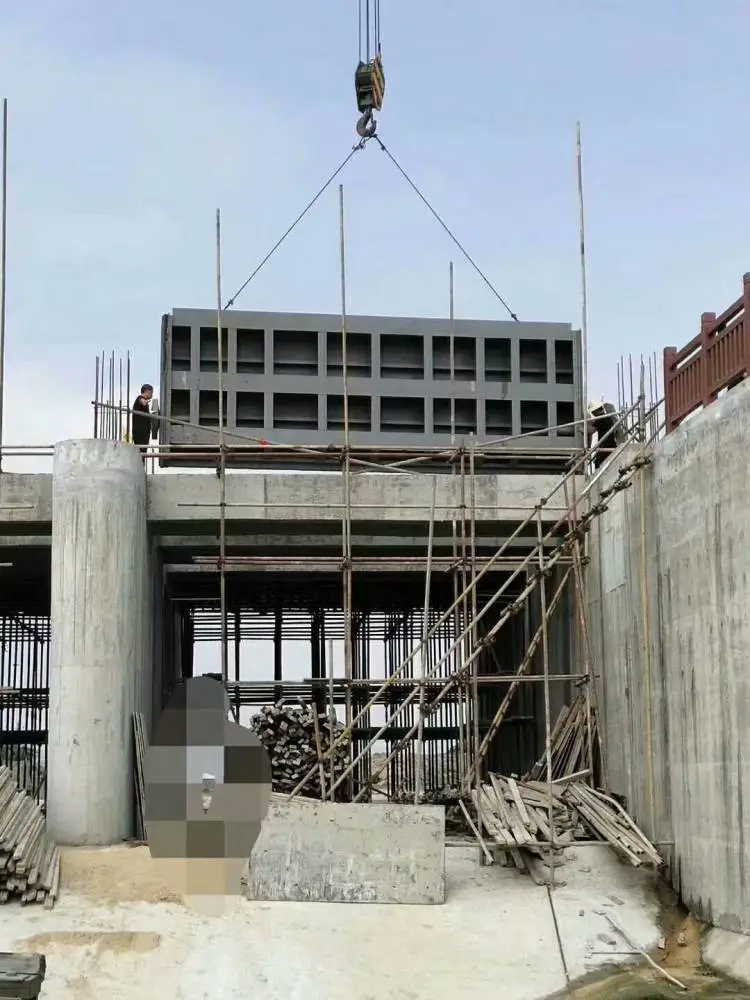

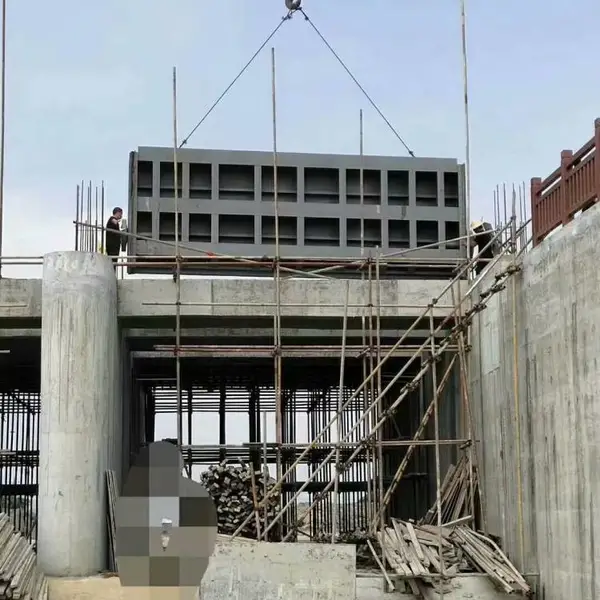

平面钢闸门：按用户图纸生产，每吨9500元，如需喷锌，每平米加款150元，也可为用户设计图纸。请致电洽谈，按需定做。

应用场合

1、洞孔类（四边止水，多一道门楣），一般指井用、坝用（含取水口），大多为垂直升降。

启闭工况：平水位开启（正常指检修门，一般带水位平衡阀），动水位开启（正常指工作门，一般带滚轮），平动开关（正常指事故门）。

水压方向：正向、正反双向、反向（一般须带楔块或液压压紧）。

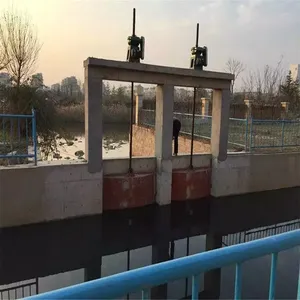

2、开口类（三边止水），一般指渠用、河道用。

动作形式：垂直升降（一般可省略S）、左右横粒（H）、前后旋转[分边轴（单X1、双X2）和中轴X0]、上下卧倒（W）、弧形移动（D）。

3、垂直升降

（1）门体结构：叠梁门（调节水位或便于起吊）、插板门（小型渠道用）、平面钢闸门

（2）吊点结构（一体式除外）：固定绳用（11），固定螺杆用（12），配抓落机构用（13）。双吊点：固定绳用（21），固定螺杆用（22），配抓落机构用（23）。

（3）、止水方式：正向止水（1），双向止水（11），反向止水（111），带底坎止水（ＩＶ），平底止水（代号Ｖ可省略）。

4、插板门、楔紧钢闸门一般规格小于3.0mX3.0m,材料大多为不锈钢,多用于市政工程。

特点

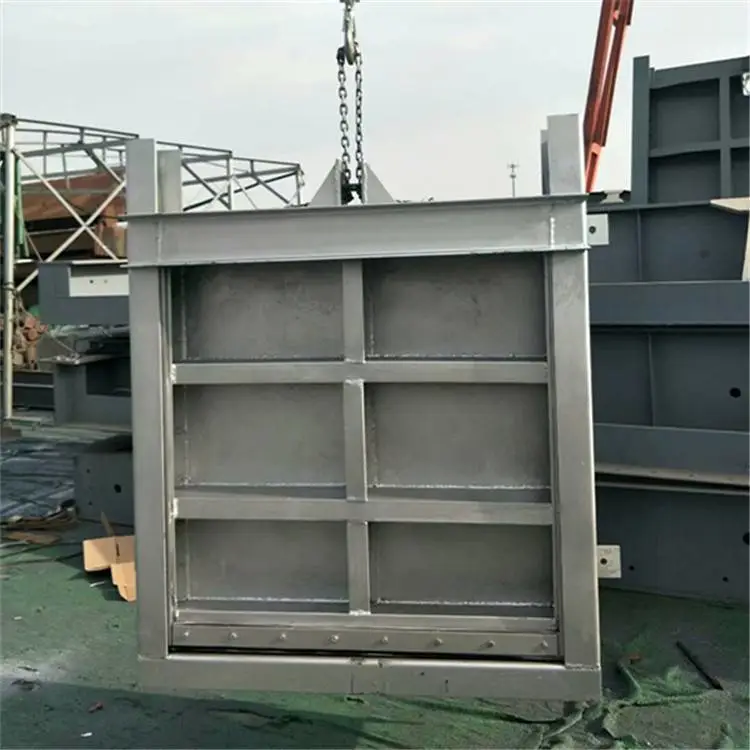

1、闸门本体为焊接成形件，结构形式多样化，适用性强。

2、材料选用范围广，合理的结构强度设计，可以满足各种压力和环境要求。

3、密封大多采用软止水（橡胶密封），虽然摩擦系数大，但止水效果好，允许门体有微量弹性变形。

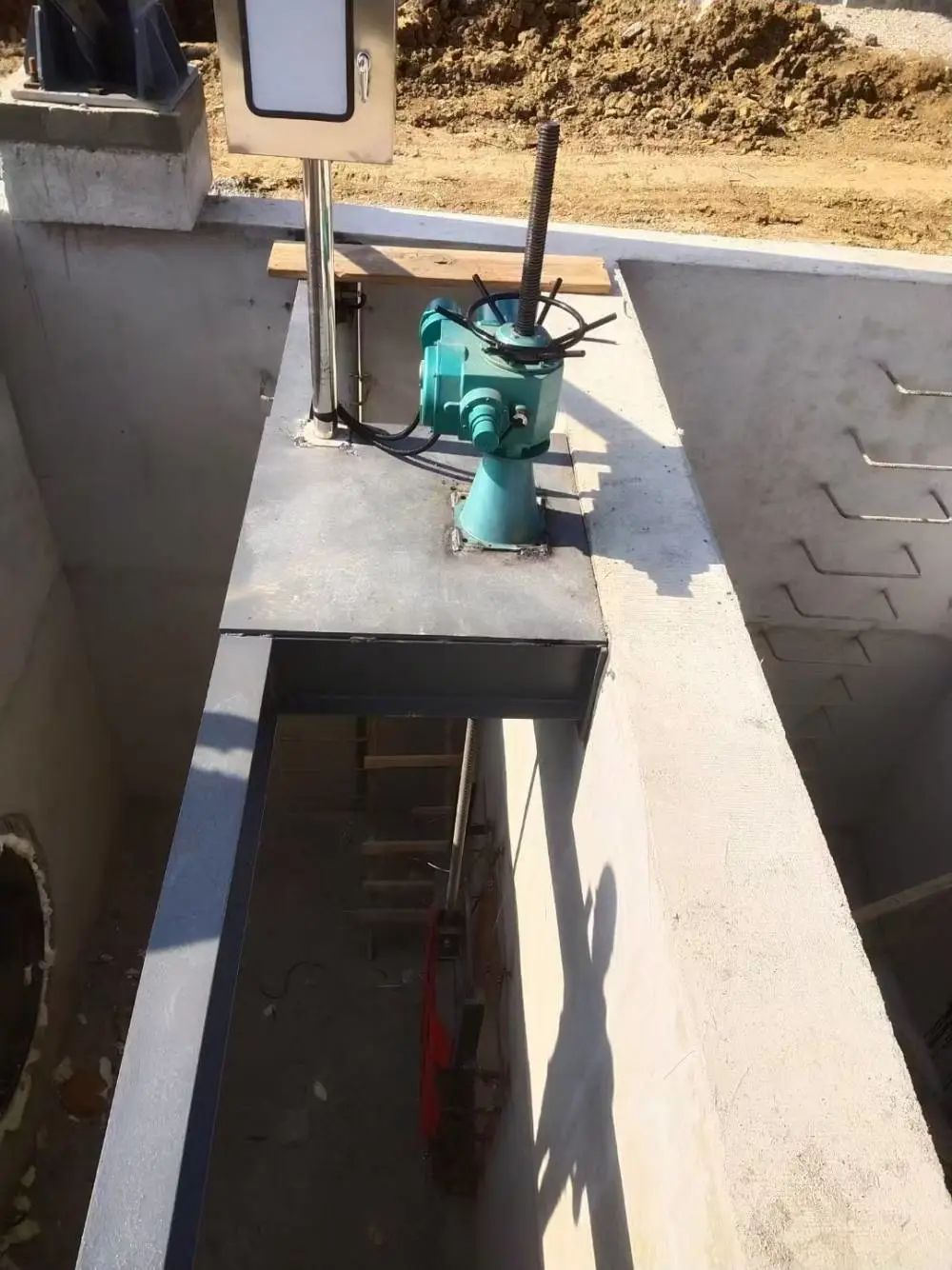

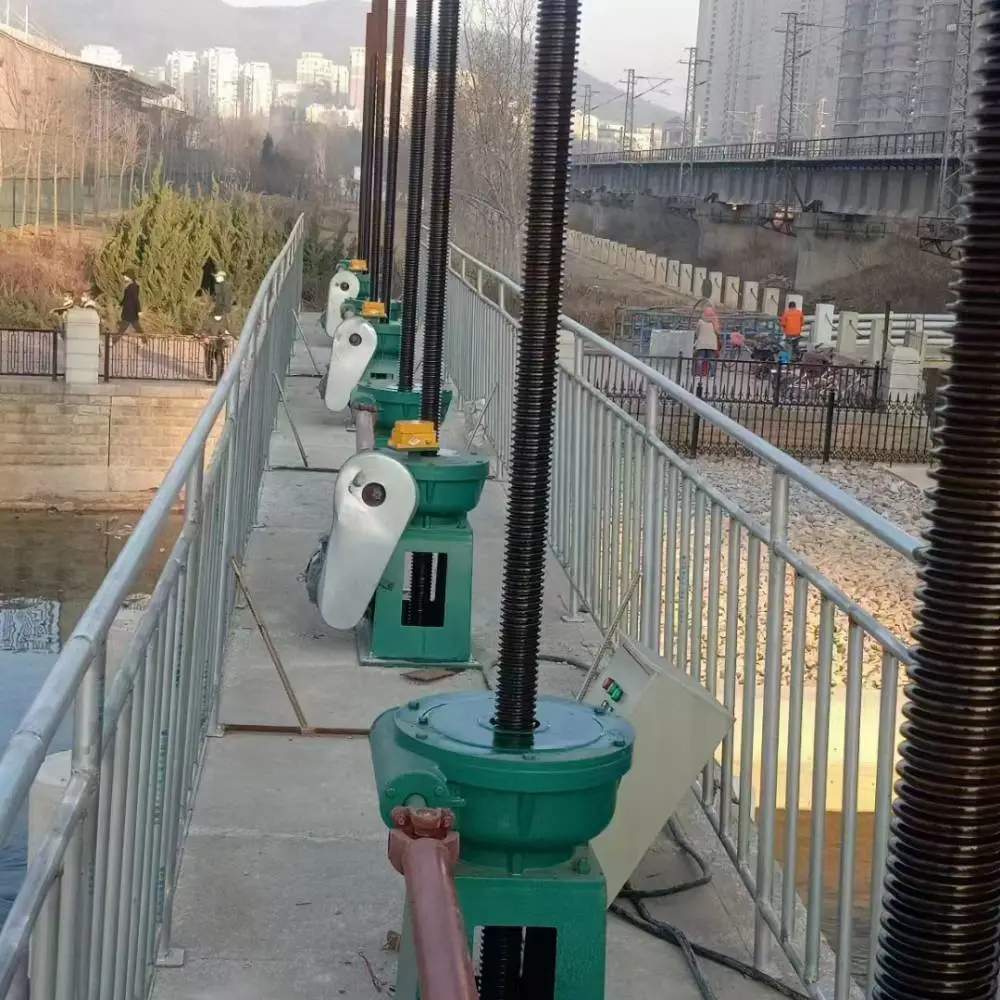

4、配套的启闭形式，方式多样，可实现一机多孔和一孔多门等多种场合。

本公司生产平板型、拱型两种铸铁闸门，其规格（指过水口宽*高）从0.2米*0.2米至6米*6米之间供用户选用。

1、型号表示

2、用户须提供下列内容资料：

a,止水方式；确定是单向止水还是双向；前止水还是后止水，止水带面材质要求。

b,水流向

c,工作水头及设计效核水头

d,吊点数及吊点中心距

e,设计确定的启闭机型号及启闭吨位及与螺杆连接部位的相关数据

f，水质、泥砂等水文资料信息

g,提供与闸门结合面相关土建结构布置图

3、闸门吊耳销轴随产品供应（45#材质），闸门吊耳材质为HT200铸件或Q235焊合件

4、用户选购名录（另计价）

a,特殊材质的吊耳销轴、吊耳

b,双向止水

c、镶铜止水带或不锈钢止水带及滑道

d,加长滑道部分（超过本公怀标定值时）

e,工作水头超过本公司规定标定值时，需机械强度增加需发生的变更设计后制造增加费用

f,其它变更注明：产品重量仅供需方参考，不作为用户收货依据。产品产要技术参数及特性值，以订货前公司给出值为准，如有变更，恕不另行通知
