品牌:SHIBAURA | 行业:制造业 |

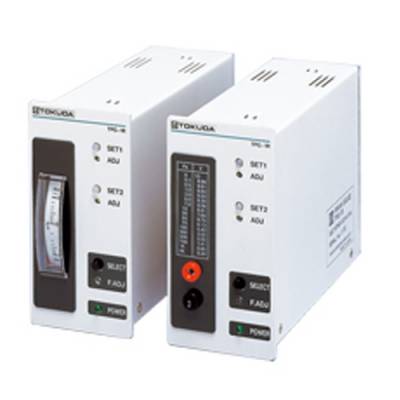

TPGシリーズの特長
広い測定範囲 : 1.0×10-1~2.0×103Pa
故障に強い定温度型
自動制御装置に最適なコンパクトサイズ
電源はDC専用
寸法図?性能仕様
型式 | TPG-1RMZ, 1RCZ(1点式) |
---|---|
測定範囲 | 2 kPa ~ 0.1 Pa |
測***数 | 1点式 |
電源電圧 | DC 24 V + 10 %, 4 VA |
記録計用出力 | 0 ~ 10 V(1点) |
圧力設定出力 | オープンコレクタ出力(2点) (定格 DC 28 V, 50 mA) |
質量 | 0.45 kg ??? メーターパネル型(TPG-1RM) 0.4 kg ??? チェック端子型(TPG-1RC) |
付属品 | 測定管 ??? WP-02、金属製、接続口径 15 mm(1本) 測定管接続用コード ??? 4 m(1本) 電源コネクタ ??? プラグ(1ヶ)、ビンソケット(2ヶ) 外部出力信号用コネクタ ??? ソケット(1本)、カバー(1ヶ)、クラッパ(2ヶ)、ロックレバー(1ヶ) 調整ドライバー ??? マイナス(1本) 固定金具 ??? 1式 |
真空ポンプと真空計の関係
圧力単位換算表
標準気圧 | 水銀柱 | 水柱(15℃) | |||||||
---|---|---|---|---|---|---|---|---|---|
Mpa N/mm2 | Pa N/m2 | Mdyn/cm2 at | kgf/cm2 at | lbf/in2 psi | atm | mmHg Torr | inHg | mAg | |
Mpa N/mm2 | 1 | 1 × 106 | 10 | 10.197 | 145.04 | 9.869 | 7500.62 | 295.3 | 101.97 |
Pa N/m2 | 1 × 10-6 | 1 | 1 × 10-5 | 1.0197 × 10-5 | 1.4504 × 10-4 | 9.8693 × 10-6 | 7.50062 × 10-3 | 2.953 × 10-4 | 1.0197 × 10-4 |
Mdyn/cm2 at | 0.1 | 100000 | 1 | 1.0197 | 14.504 | 0.9869 | 750.062 | 29.53 | 10.197 |
kgf/cm2 at | 9.80665 × 10-2 | 9.80665 × 104 | 0.980665 | 1 | 14.2233 | 0.9678 | 735.559 | 28.96 | 10 |
lbf/in2 psi | 6.895 × 10-3 | 6895 | 0.06895 | 0.070307 | 1 | 0.06805 | 51.71 | 2.036 | 0.7031 |
atm | 0.101325 | 101325 | 1.01325 | 1.0332 | 14.696 | 1 | 760 | 29.92 | 10.332 |
mmHg Torr | 1.33332 × 10-4 | 133.32 | 0.0013332 | 1.35951 × 10-3 | 0.01934 | 0.001316 | 1 | 3.937 × 10-2 | 0.0135951 |
inHg | 3.386 × 10-3 | 3386 | 3.386 × 10-2 | 3.453 × 10-2 | 0.4912 | 3.342 | 25.4 | 1 | 0.3453 |
mAg | 9.8065 × 10-3 | 9806.65 | 0.0980665 | 0.1 | 1.4223 | 9.678 × 10-2 | 73.5559 | 2.896 | 1 |
注意事項
以下の環境では使用しないでください。
(1)周囲温度が 5~40℃以外の場所
(2)振動、塵埃が多い場所
(3)湿度の高い場所
(4)有機溶剤や爆発性粉体のある場所
(5)結露する場所
(6)密閉容器や箱の中
(7)磁気を発生する場所の近く
(8)雨や水の掛かる場所アース端子のある製品は必ず接地工事を行ってください。
濡れた手で各スイッチ、部品に触れないでください。
必ず付属の取扱説明書をよく読んで正しく製品を取り付け、ご使用願います。
