| 品牌:HUGONG/沪工 | 型号:H42N | 材质:铸钢 |
| 连接形式:法兰 | 加工定制:是 | 公称通径:50mm |
| 适用介质:水 | 形态:立式 | 压力环境:常压 |
| 标准:国标 | 流动方向:单向 | 驱动方式:水力控制 |
| 工作温度:常温 | 类型(通道位置):直通式 | 规格:DN50 |

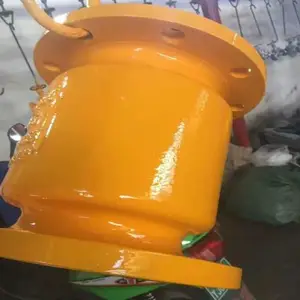

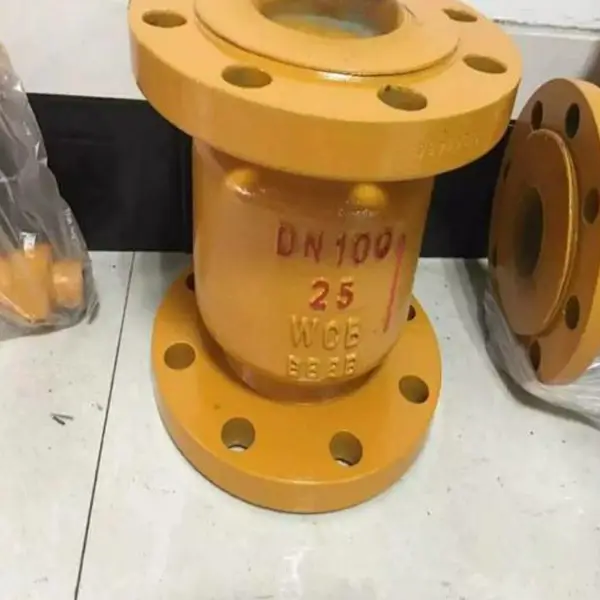

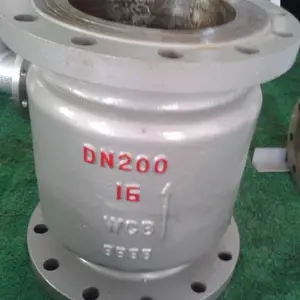

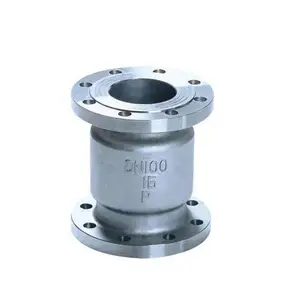

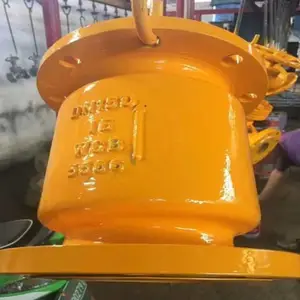

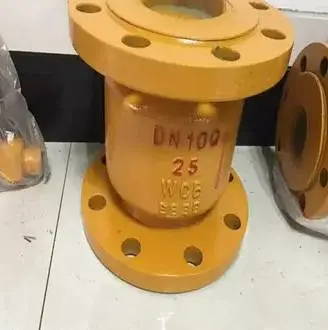

一、氨用立式止回阀设计参数
设计、制造: | GB/T12235-89 |
法兰连接: | JB/T79-94、GB9113-2000 |
结构长度: | GB12221-89 |
公称通径: | DN32~DN200mm |
公称压力: | PN1.6、2.5、4.0MP |
二、氨用立式止回阀性能参数
公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
1.6 | 2.4 | 1.76 | 氨气、天然气等 | -40~+80℃ |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
三、氨用立式止回阀零件材料
阀体、阀盖 | 阀瓣 | 密封面 |
WCB | 碳钢 | 不锈钢和尼龙1010 |
四、氨用立式止回阀外形尺寸
公称通径 DN(mm) | H41N-25型主要尺寸(mm) | |||||||
L | D | D1 | D2 | b | Z-фd | |||
32 | 110 | 135 | 100 | 78 | 18 | 4-18 | ||
40 | 120 | 145 | 110 | 85 | 18 | 4-18 | ||
50 | 140 | 160 | 125 | 100 | 20 | 4-18 | ||
65 | 160 | 180 | 145 | 120 | 22 | 8-18 | ||
80 | 185 | 195 | 160 | 135 | 22 | 8-18 | ||
100 | 210 | 230 | 190 | 160 | 24 | 8-23 | ||
125 | 275 | 270 | 220 | 188 | 28 | 8-25 | ||
150 | 300 | 300 | 250 | 218 | 30 | 8-25 | ||
200 | PN1.6 | 380 | 360 | 310 | 278 | 34 | 12-25 | |
PN4.0 | 380 | 375 | 320 | 282 | 38 | 12-30 |
