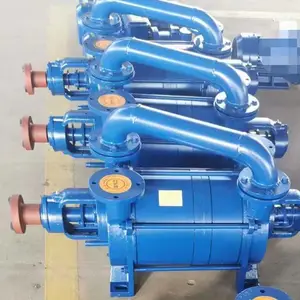

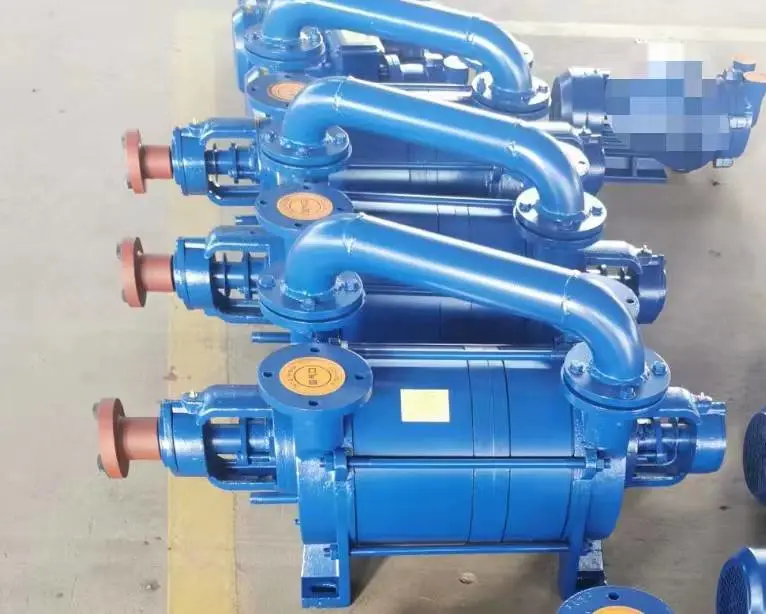

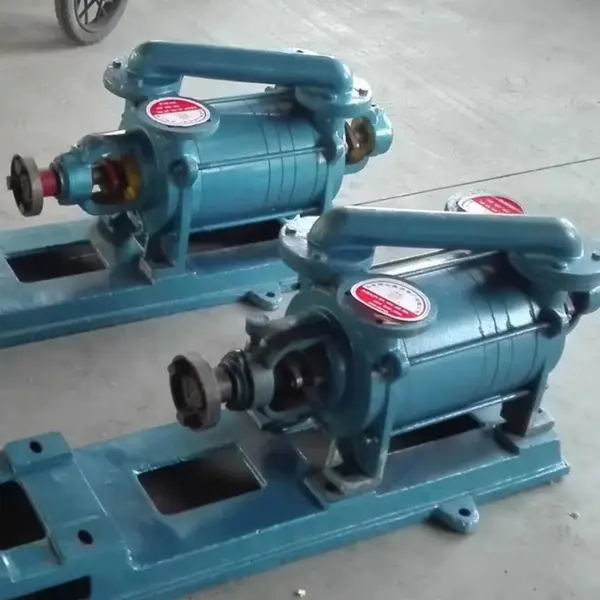

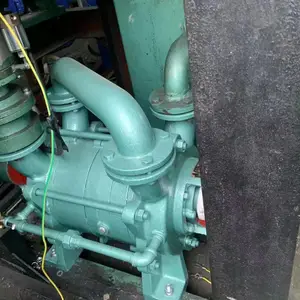

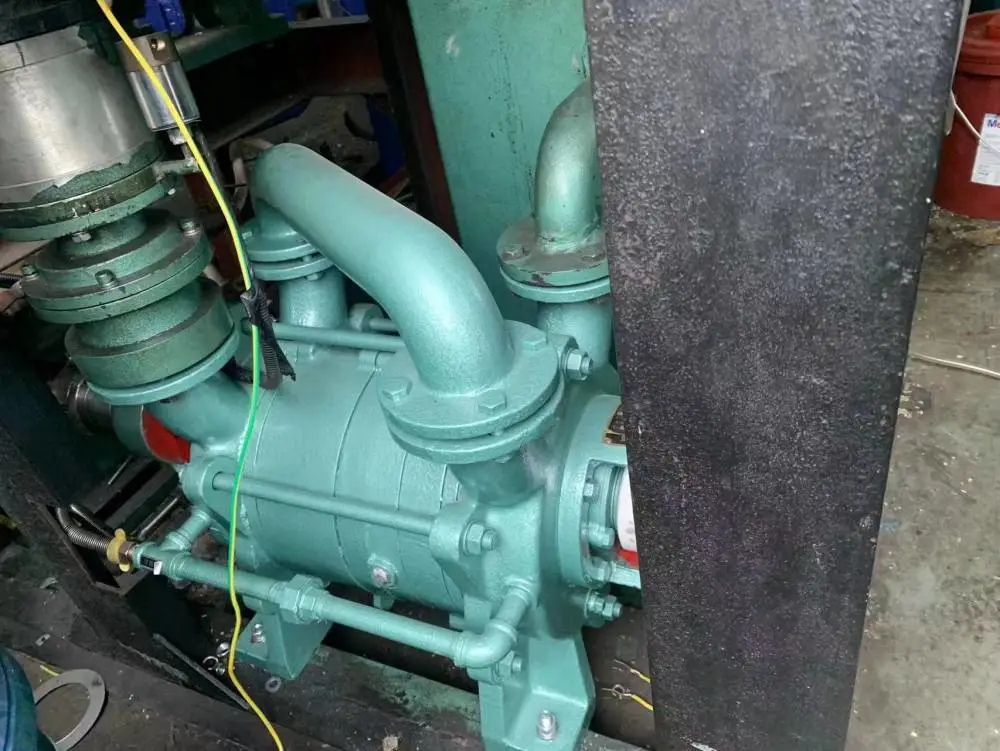

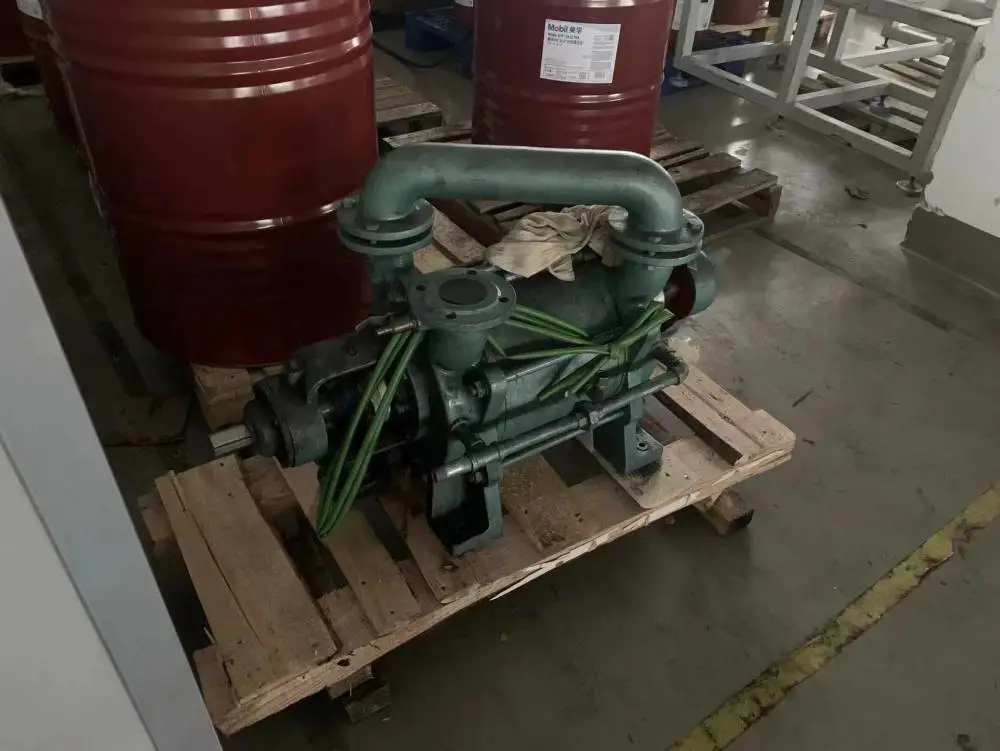

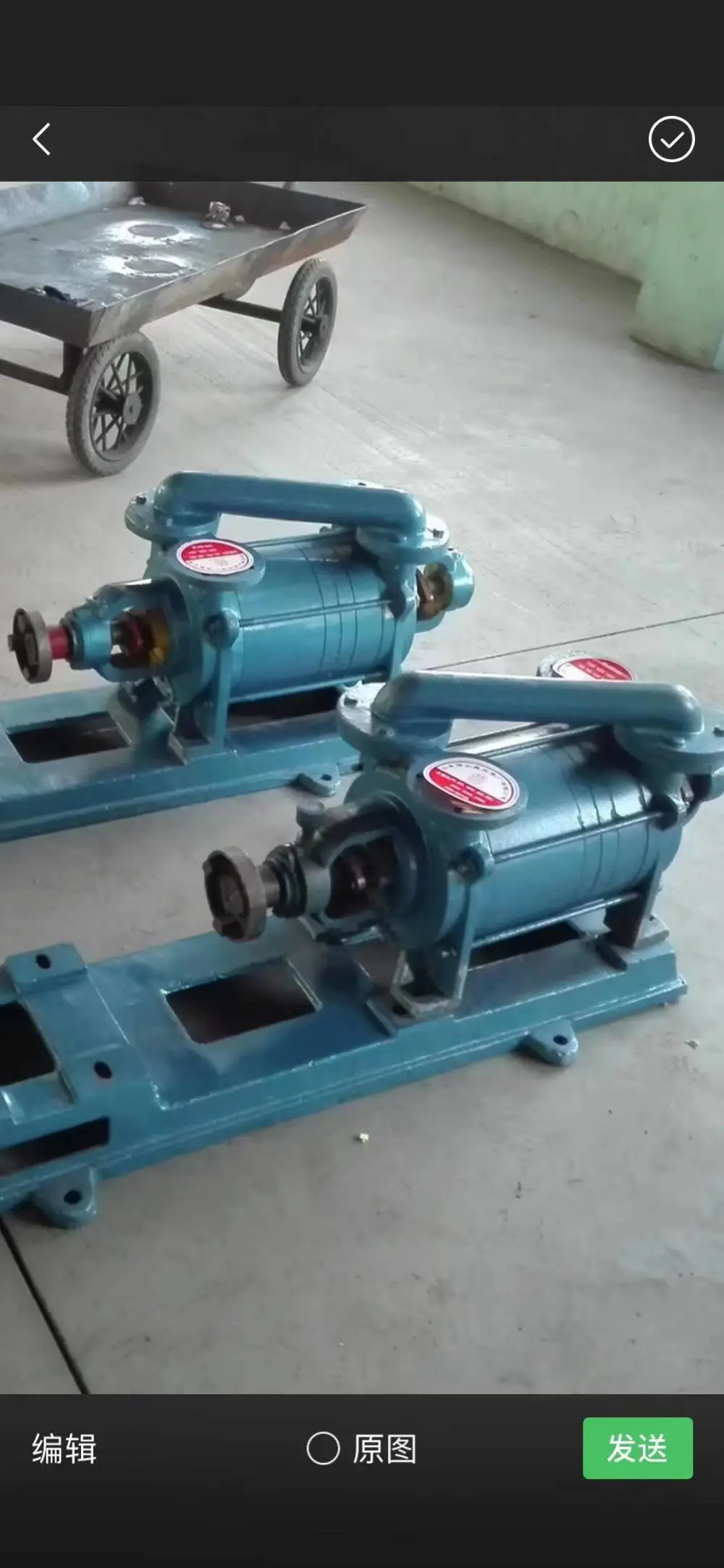

2SK水环真空泵 2sk-3真空泵
一、2SK水环真空泵的产品说明

　　 2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。
机组是由2SK水环真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。
　　2SK水环真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

　　2SK水环真空泵型号说明

二、2SK水环真空泵的工作原理

　　2SK水环真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK水环真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

三、2SK水环真空泵的结构说明


1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B） 7、中间壁（A） 8、拉紧螺栓 9、长泵体 10、连通管 11、调整垫 12、油杯 13、前轴承压盖 14、填料压盖 15、后盖园盘 16、短叶轮 17、长叶轮 18、泵联轴器 19、电机联轴器 20、轴套 21、进水孔 22、前盖园盘
图二 抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图
　　抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。

四、2SK水环真空泵的主要性能指标及技术规范

　　 2SK系列两级水环真空泵及2SK-P1系列两级水环真空泵-大气喷射泵真空机组技术规范见表一和表二。
　　 表一、2SK系列两级水环真空泵技术规格

五、2SK水环真空泵的设备安装

　　2SK系列两级水环真空泵的安装尺寸见图五、六、七、八。
　　 1、2SK水环式真空泵的安装：
　　2SK水环式真空泵对整套泵运抵安装地点时，如发现损坏或出厂后8个月再进行安装者，则在安装前应全部拆开检查和修理。
　　 安装前应用手转动联轴吕，以证实泵是否有卡住现象。（2SK-0.4、2SK-0.8泵可找开电机护罩，转动电机风扇数圈进行检查），2SK水环式真空泵的基础应***水平以确保泵水平放置。
