C2000高阶磁场向量控制驱动器

VFD007C23A; VFD007C43A/E; VFD015C23A; VFD015C43A/E; VFD022C23A;

VFD022C43A/E; VFD037C23A; VFD037C43A/E; VFD040C43A/E; VFD055C43A/E;

VFD055C23A; VFD75C23A; VFD075C43A/E; VFD110C23A; VFD110C43A/E;

VFD150C43A/E;

VFD150C23A; VFD185C23A; VFD185C43A/E; VFD220C23A; VFD220C43A/E;

VFD300C43A/E;

VFD300C23A/E; VFD370C23A/E; VFD370C43A/E; VFD450C43A/E; VFD550C43A/E;

VFD750C43A/E;

VFD450C23A/E; VFD550C23A/E; VFD750C23A/E; VFD900C43A/E; VFD1100C43A/E;

VFD900C23A/E; VFD1320C43A/E; VFD1600C43A/E;

VFD1850C43A; VFD2200C43A; VFD1850C43E; VFD2200C43E;

VFD2800C43A; VFD3150C43A; VFD3550C43A; VFD2800C43E-1; VFD3150C43E-1;

VFD3550C43E-1;VFD2800C43E; VFD3150C43E; VFD3550C43E;

Delta Supply Chain Management Platform元器件产品

制动单元与放电电阻

ASDA-A2系列高机能通讯型系列伺服驱动器ASDA-A2_220V 系列伺服驱动器ASDA-A2_400V 系列伺服驱动器

当电机的出力矩和转速的方向相反时，它代表能量从负载端传回至驱动器内。此能量灌注 DC

Bus 中的电容使得其电压值往上升。当上升到某一值时，回灌的能量只能靠回生电阻来消耗。

驱动器也可以外接回生电阻。

台达风机水泵专用向量控制变频器CP2000 系列

台達精巧標準型向量控制頻器MS300 系列

零相电抗器

EMC 滤波器

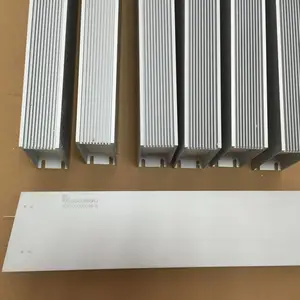

配件选购制动电阻选用：绕线电阻、铝壳电阻

690V 机种

18.5 15  10.2  -  BR1K0W039  2  2 串联  2000W 78Ω  14.4  58.9  19  21.3

22 18.5  12.5  -  BR1K2W033  2  2 串联  2400W 66Ω  17.0  58.9  19  21.3

30  22  14.9  -  BR1K5W027  2  2 串联  3000W 54Ω  20.7  43.1  26  29.1

37  30  20.3  -  BR1K2W015  3  3 串联  3600W 45Ω  24.9  43.1  26  29.1

45  37  25  6055*1 BR1K2W033  4  2 串联 2 并联  4800W 33Ω  33.9  24.3  46  51.5

55  45  30.5  6055*1 BR1K5W027  4  2 串联 2 并联  6000W 27Ω  41.5  24.3  46  51.5

75  55  37.2  6110*1 BR1K2W033  6  2 串联 3 并联  7200W 22Ω  50.9  12.2  92  103.0

90  75  50.8  6110*1 BR1K5W027  6  2 串联 3 并联  9000W 18Ω  62.2  12.2  92  103.0

110  90  60.9  6110*1 BR1K5W027  8  2 串联 4 并联 12000W 13.5Ω  83.0  12.2  92  103.0

132 110  74.5  6160*1 BR1K2W015 12 3 串联 4 并联 14400W 11.3Ω  99.6  8.2  136  152.3

160 132  89.4  6160*1 BR1K5W027 10 2 串联 5 并联 15000W 10.8Ω  103.7  8.2  136  152.3

200 160  108.3  6200*1 BR1K5W027 12 2 串联 6 并联 18000W 9.0Ω  124.4  6.9  162  181.4

250 200  135.4  6110*2 BR1K5W027  8  2 串联 4 并联 24000W 6.8Ω  165.9  6.1  184  206.1

315 250  169.3  6160*2 BR1K5W027 10 2 串联 5 并联 30000W 5.4Ω  207.4  4.1  272  304.6

400 315  213.3  6200*2 BR1K5W027 12 2 串联 6 并联 36000W 4.5Ω  248.9  3.5  324  362.9

450 355  240.3  6200*2 BR1K5W027 14 2 串联 7 并联 42000W 3.9Ω  290.4  3.5  324  362.9

560 450  304.7  6200*3 BR1K5W027 12 2 串联 6 并联 54000W 3.0Ω  373.3  2.3  486  544.3

630 630  426.5  6200*4 BR1K5W027 12 2 串联 6 并联 72000W 2.3Ω  497.8  1.7  648  725.8

在安装制动单元的应用中为了安全的考量，在制动单元与煞车电阻之间加装一积热电驿(OL);并与交流电机驱动器前端的电磁接触器(MC)作一连锁的异常保护。加装积热电驿的主要目的是为了保护煞车电阻不因煞车频繁过热而烧毁，或是因输入电源电压异常过高导致制动单元连续导通烧毁煞车电阻。此时只有将交流电机驱动器的电源关闭才可避免煞车电阻烧毁。

使用2台以上制动单元时，需注意并联制动单元後的等效电阻值，不能低於每台驱动器等效最小电阻值。使用制动单元时，请详读并依循制动单元使用手册内说明配线。

此一览表为一般应用场合的建议值。若为频繁煞车应用场合，建议使用者将瓦特数放大 2~3倍。

HP KW  125%制动转矩 10%ED 电阻  电流         最小阻值 电流限制(A) 峰值功率

1  0.7  -  BR080W200*1  80W200Ω  1.9  63.3  6  2.3

2  1.5  -  BR200W091*1  200W91Ω  4.2  47.5  8  3.0

3  2.2  -  BR300W070*1  300W70Ω  5.4  38.0  10  3.8

5  3.7  -  BR400W040*1  400W40Ω  9.5  19.0  20  7.6

7.5 5.5  -  BR1K0W020*1  1000W20Ω  19  14.6  26  9.9

10  7.5  -  BR1K0W020*1  1000W20Ω  19  14.6  26  9.9

15  11  -  BR1K5W013*1  1500W13Ω  29  13.6  28  10.6

20  15  -  BR1K0W4P3*2 2 串联  2000W8.6Ω  44  8.3  46  17.5

25  18  -  BR1K0W4P3*2  2 串联 2000W8.6Ω  44  8.3  46  17.5

30  22  -  BR1K5W3P3*2  2 串联 3000W6.6Ω  58  5.8  66  25.1

40  30  2015*2  BR1K0W5P1*2  2 串联 4000W5.1Ω  75  4.8  80  30.4

50  37  2022*2  BR1K2W3P9*2  2 串联 4800W3.9Ω  97  3.2  120  45.6

60  45  2022*2  BR1K5W3P3*2  2 串联 6000W3.3Ω  118  3.2  120  45.6

75  55  2022*3  BR1K2W3P9*2  2 串联 7200W2.6Ω  145  2.1  180  68.4

100 75  2022*4  BR1K2W3P9*2  2 串联 9600W2Ω  190  1.6  240  91.2

125 90  2022*4  BR1K5W3P3*2  2 串联 12000W1.65Ω 230  1.6  240  91.2

HP KW  125%制动转矩 10%ED 电阻  电流         最小阻值 电流限制(A) 峰值功率

1  0.7  -  BR080W750*1  80W750Ω  1  190.0  4  3.0

2  1.5  -  BR200W360*1  200W360Ω  2.1  126.7  6  4.6

3  2.2  -  BR300W250*1  300W250Ω  3  108.6  7  5.3

5  3.7  -  BR400W150*1  400W150Ω  5.1  84.4  9  6.8

 BR1K0W075*1  1000W75Ω  10.2  54.3  14  10.6

10  7.5  -  BR1K0W075*1  1000W75Ω  10.2  47.5  16  12.2

15  11  -  BR1K5W043*1  1500W43Ω  17.6  42.2  18  13.7

20  15  -  BR1K0W016*2  2 串联  2000W32Ω  24  26.2  29  22.0

25  18  -  BR1K0W016*2  2 串联  2000W32Ω  24  23.0  33  25.1

30  22  -  BR1K5W013*2  2 串联  3000W26Ω  29  23.0  33  25.1

40  30  -  BR1K0W016*4  2 并联 2 串联 4000W16Ω  47.5  14.1  54  41.0

50  40  4045*1  BR1K2W015*4  2 并联 2 串联 4800W15Ω  50  12.7  60  45.6

60  45  4045*1  BR1K5W013*4  2 并联 2 串联 6000W13Ω  59  12.7  60  45.6

75  55  4030*2  BR1K2W015*4  4 串联  7200W10Ω  76  9.5  80  60.8

100 75  4045*2  BR1K2W015*8  2 并联 2 串联 9600W7.5Ω  100  6.3  120  91.2

125 90  4045*2  BR1K5W013*8  2 并联 2 串联 12000W6.5Ω 117  6.3  120  91.2

150 110  4110*1 BR1K2W015*10 5 并联 2 串联 12000W6Ω  126  6.0  126  95.8

175 132 4160*1 BR1K5W012*12 6 并联 2 串联 18000W4Ω  190  4.0  190  144.4

215 160 4160*1 BR1K5W012*12 6 并联 2 串联 18000W4Ω  190  4.0  190  144.4

250 185 4185*1 BR1K5W012*14 7 并联 2 串联 21000W3.4Ω 225  3.4  225  172.1

300 220 4110*2 BR1K2W015*10 5 并联 2 串联 24000W3Ω  252  3.0  252  190.5

375 280 4160*2 BR1K5W012*12 6 并联 2 串联 36000W2Ω  380  2.0  380  288.8

425 315 4160*2 BR1K5W012*12 6 并联 2 串联 36000W2Ω  380  2.0  380  288.8

475 355 4185*2 BR1K5W012*14 7 并联 2 串联 42000W1.7Ω 450  1.7  450  344.2
