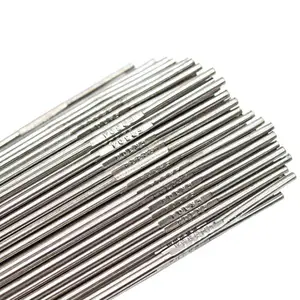

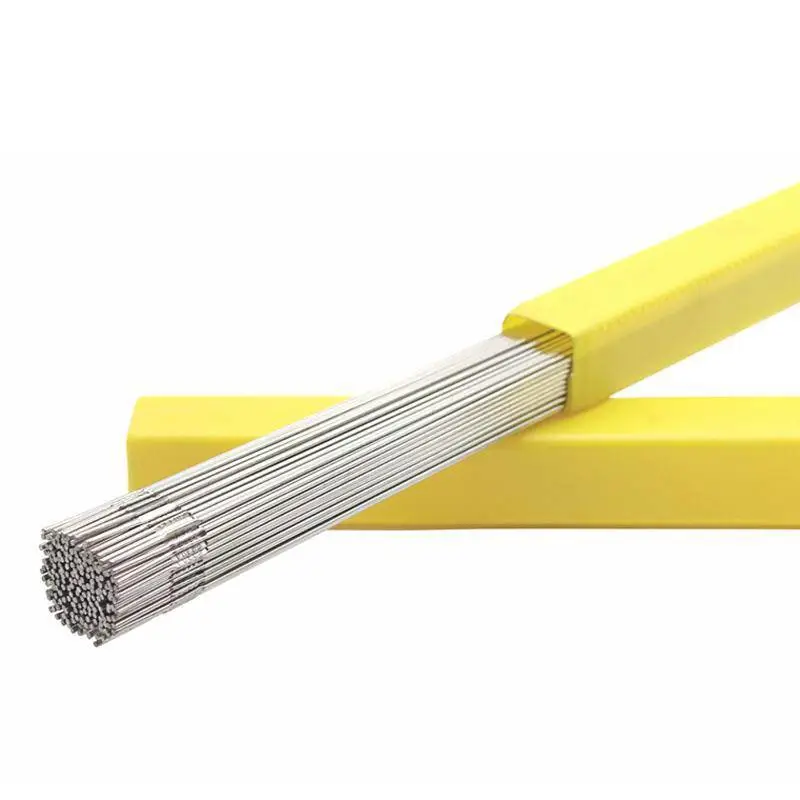

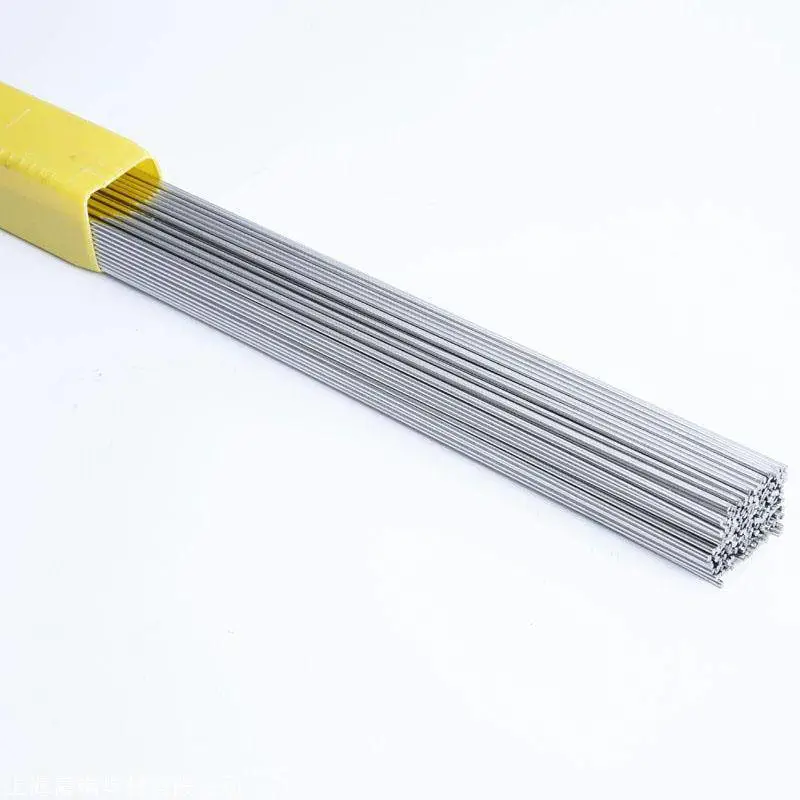

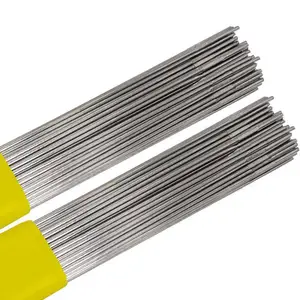

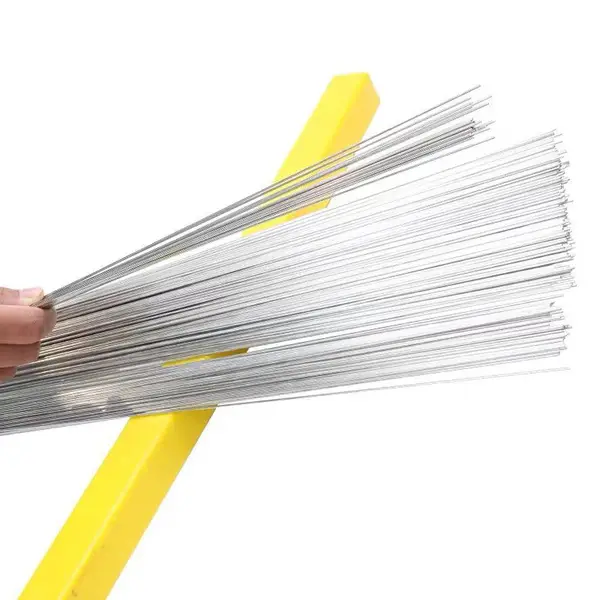

承压设备用不锈钢氩弧焊丝

JQ.H1Cr24Ni13

符合 YB/T 5092 H12Cr24Ni13Si
AWS A5.9 ER309
*** 14343-A-G 22 12 H
NB/T 47018-2011



说明:

焊丝主要成分是22Cr-12Ni，为不锈钢TIG焊丝。焊接顺畅，焊道光滑平整，熔敷金属具有良好的力学性能、抗裂性能和性能，也具有优良的耐腐蚀性能。



用途:

常应用于焊接承压设备用相同类型的不锈钢，不锈钢衬里，异种钢（06Cr19Ni10和低碳钢）以及高Cr、高Mn钢等。



焊丝化学成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
***值	≤0.12	1.00~2.50	0.30~0.65	23.00~25.00	12.00~14.00	≤0.75	≤0.028	≤0.015	≤0.75
例值	0.085	1.69	0.40	23.95	13.15	0.23	0.022	0.011	0.23



熔敷金属化学成分（%）

	S	P
***值	≤0.020	≤0.030
例值	0.014	0.024



熔敷金属力学性能

项目	抗拉强度Rm（N/mm2）	伸长率A（%）
***值	≥550	≥25
例值	595	35



参考电流 (AC、DC^-)

直径(mm)	φ1.6	φ2.0	φ2.5	φ3.2
焊接电流(A)	50~100	100~200	200~300	300~400



注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。

以上建议仅供参考，在具体操作中以现场情况为准。必要时***行工艺评定再确定焊接方案。
