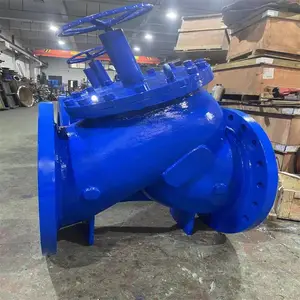

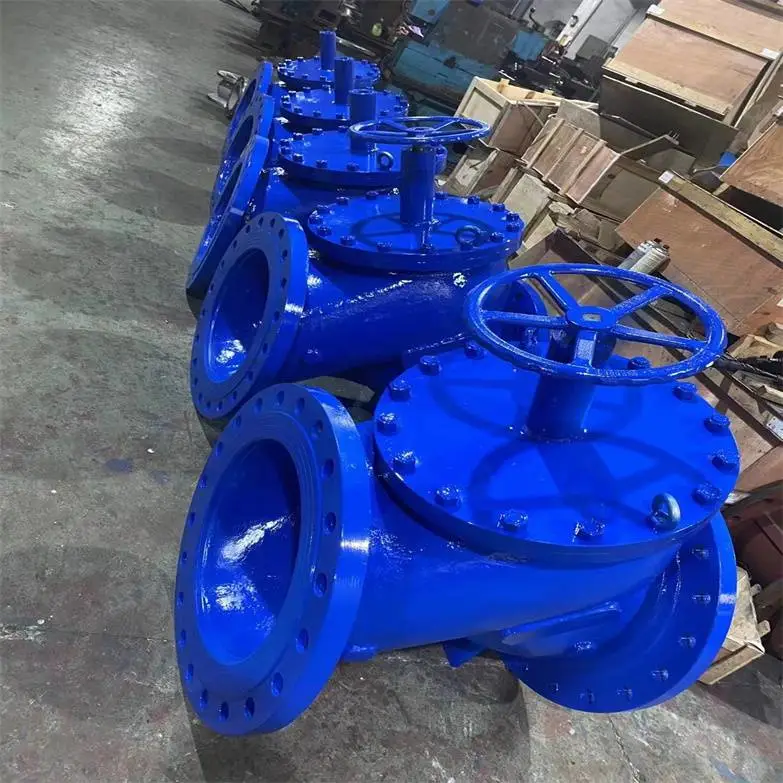

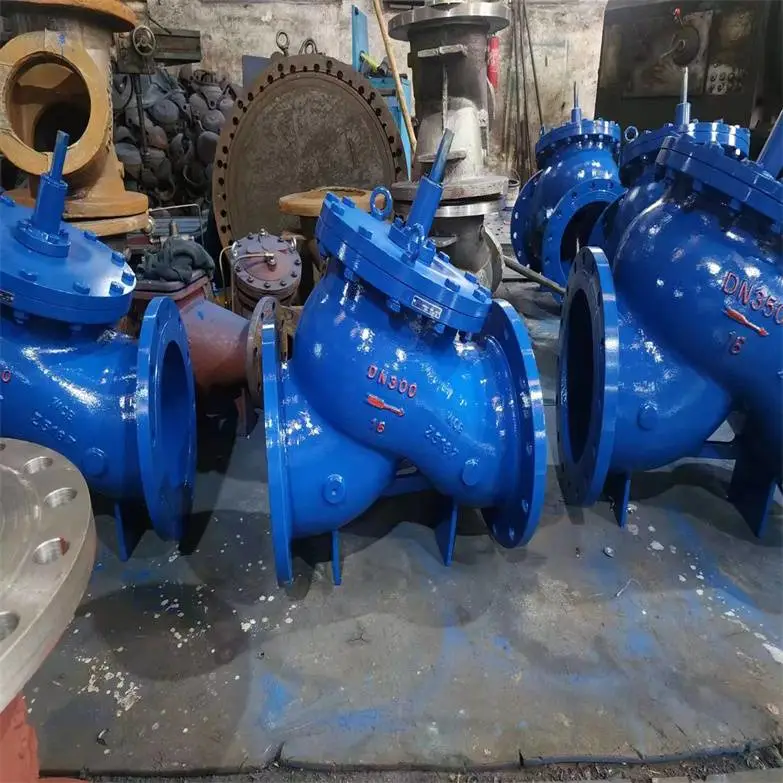

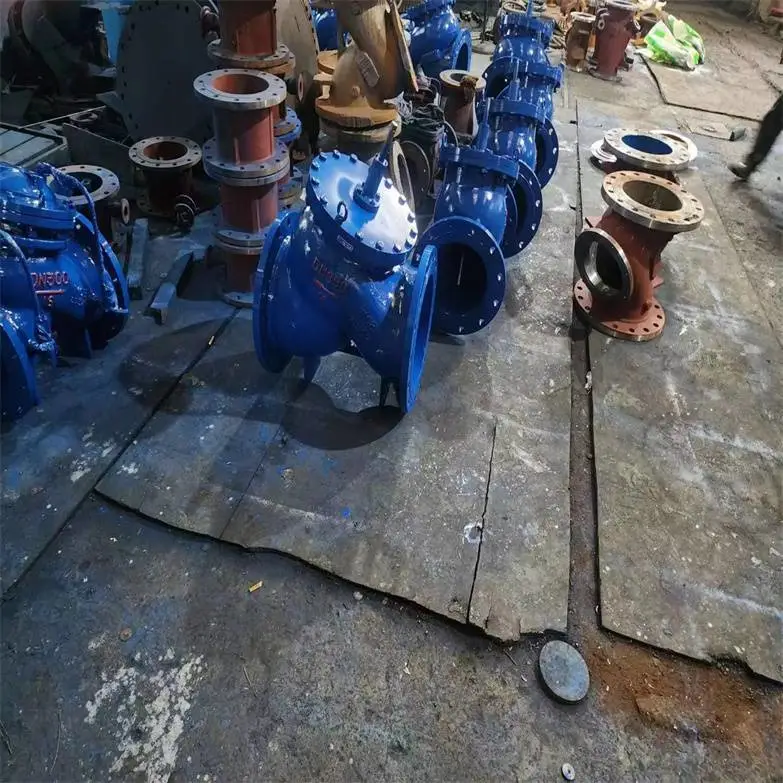

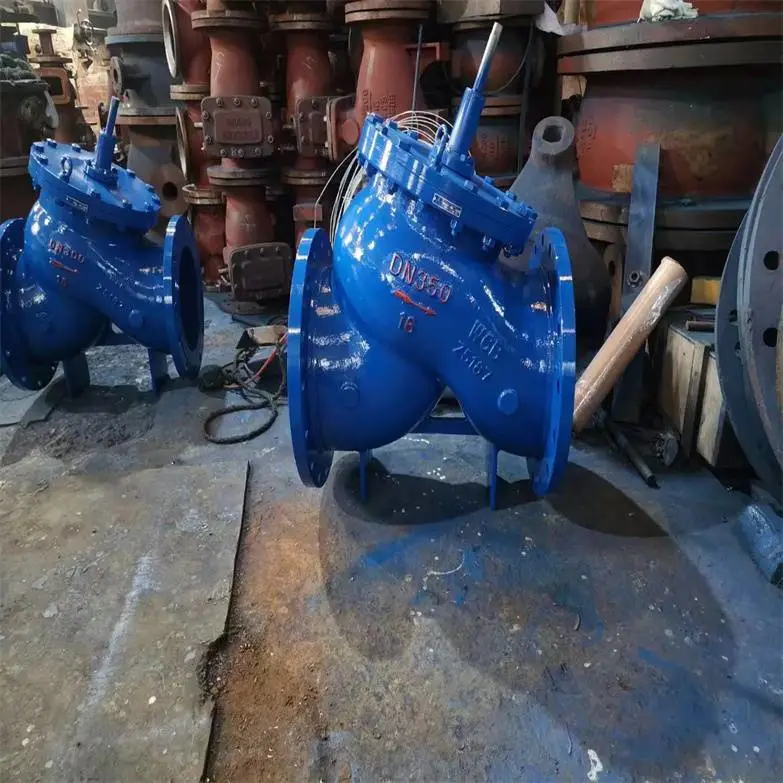

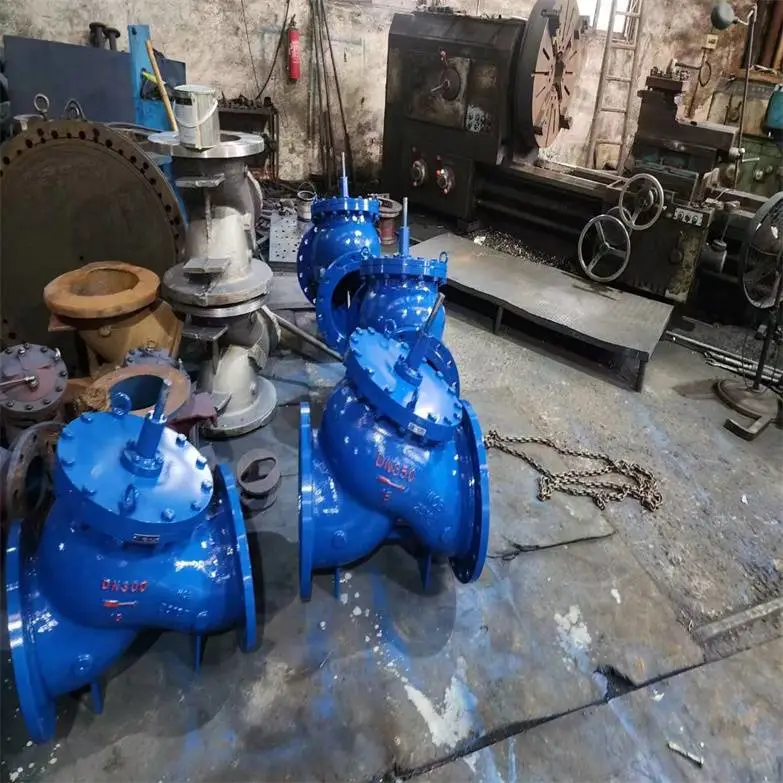

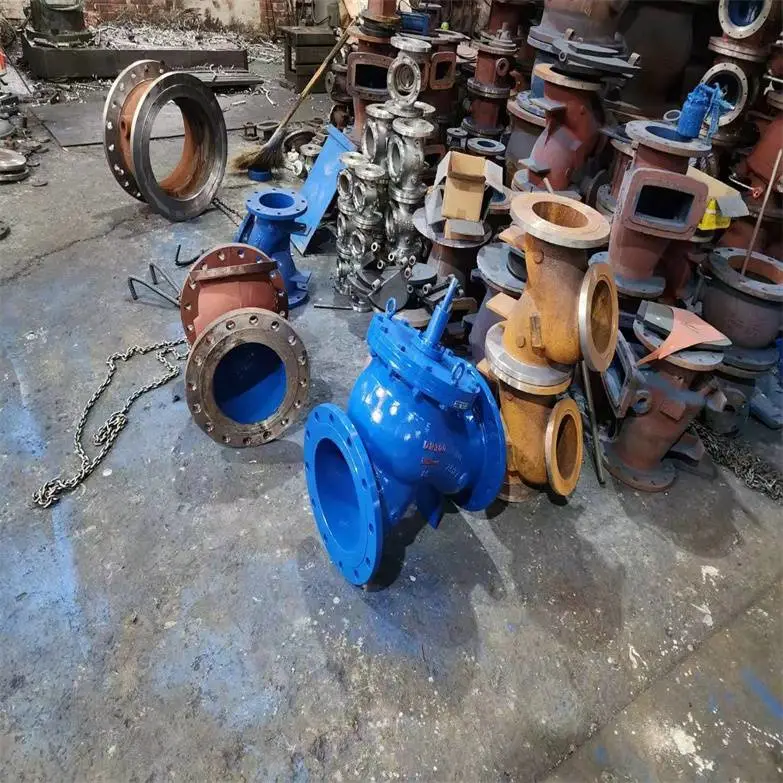

JLH-16C截止阀调流平衡阀三合一型多功能止回阀 JLH三合一型多功能止回阀简介

它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道，可***防止普通止回阀液体倒流时产生的水锤冲击和噪音，是止回阀的更新换代产品。 安装了加速关闭弹簧，利用快关原理防止水锤的产生，防止介质倒流，达到关闭；装有开度指示器，通过调节开度，可以调节水泵的输出量；关闭阀杆，可起到截止阀的作用。

主要是用来防止管道中的介质倒流使用。止回阀可分为升降式止回阀、旋启式止回阀、蝶型止回阀三种。升降式又可分为立式和卧式两种，升降式结构是沿轴线移动。旋启式还可分为单瓣式、双瓣式和多瓣式三种，旋启式结构是依重心旋转。蝶型结构为直通流道。止回阀的启闭是依靠介质流动力量自行开启和关闭。止回阀属于自动阀产品，止回阀只允许介质向一个方向流动的管路中使用，防止介质回流的现象发生。其使用范围很广，可适用大小口径、各种介质、电站高压系统中使用。

止回阀一般只适用于管道或装置中防止介质倒流。

止回阀只允许介质向一个方向流动，而且阻止另一方向流动。通常这种阀门 是自动工作的，在一个方向流体压力作用下，阀瓣打开；流体反方向流动时，由 流体压力和阀瓣的自重使阀瓣作用于阀座，从而切断流动。适用的工作介质：水、 蒸汽、油品等等。

止回阀有旋起式、升降式、立式等结构形式；密封形式有软密封结构和硬密封结构。 通常，止回阀使用在电力工业、石油炼制、石油化工、海洋石油、城市建设 中的自来水工程、化工等领域中应用。

（二）、JLH-16C截止阀调流平衡阀三合一型多功能止回阀 止回阀的选用原则

1. 管路上防止介质倒流的场合。

2. 高温、高压介质：如高压蒸汽、高温高压油品。

3. 低温（深冷）介质：如液氮、液氨等介质。

4. 低压大口径:如自来水工程、污水处理工程。

5. 低压力、腐蚀性强的介质可选用全衬止回阀。

6. 可根据不同的压力、温度、介质和工况要求选择不同的材质搭配的止回 阀。

7. 安装位置：旋起式适合安装在水平管路，若垂直安装介质流向须从下往 上流向；升降式止回阀只适合安装在水平管路；立式止回阀只适合安装在垂直管 路且介质必须由下往上流动。

JLH-16C截止阀调流平衡阀三合一型多功能止回阀

止回阀的主要标准可以根据不同的应用需求而有所不同，但以下是一些常见的主要标准：

一、ANSI标准：

美国***协会（American National Standards Institute）制定的标准，包括ANSI B16.34（止回阀的设计和制造）、ANSI B16.10（阀门的面对面尺寸）、ANSI B16.5（阀门的法兰连接尺寸）等。

二、API标准：

美国石油学会（American Petroleum Institute）发布的标准，包括API 6D（止回阀的设计和制造）、API 598（阀门试验和检验）等。

三、DIN标准：

德国工业标准（Deutsches Institut für Normung）制定的标准，包括DIN 3202（阀门脸对脸尺寸）、DIN 2501（阀门法兰连接尺寸）等。

四、BS标准：

英国标准（British Standard）制定的标准，包括BS 1868（止回阀的设计和制造）、BS 4504（阀门法兰连接尺寸）等。

此外，还有其他一些国内标准，如GB/T标准（***）、JB标准（机械工程标准）等，它们通常根据国***求和应用场景制定。在选择和采购止回阀时，应根据具体需求和应用场景参考相应的标准。

二、JLH-16C截止阀调流平衡阀三合一型多功能止回阀止回阀执行标准：

【通用阀门 铁制旋启式止回阀—GB/T 13932-92】

【通用阀门 钢制旋启式止回阀—GB 12236 -1989】

【通用阀门 铁制截止阀与升降式止回阀—GB 12233 -2006】

【对夹式止回阀—JB/T 8937-1999】

【钢制阀门 一般要求—GB/T 12224-2005】

【阀门的检验与试验—JB/T 9092-1999】

JLH-16C截止阀调流平衡阀三合一型多功能止回阀止回阀的***有以下几种：

一、设计标准

《钢制止回阀设计规范》GB/T12236-2013

二、制造标准

《钢制止回阀制造规范》GB/T 12237-2007

三、材质标准

《钢铸铁法兰止回阀、焊接止回阀和卡箍止回阀材料、尺寸及技术要求》GB/T 12221-2005

四、连接标准

《钢铸铁法兰止回阀和焊接止回阀结构长度》GB/T 12221-2005

五、试验标准

《钢铸铁法兰止回阀、焊接止回阀和卡箍止回阀试验》GB/T 13927-2008

JLH-16C截止阀调流平衡阀三合一型多功能止回阀标准与规范

       1、 设计与制造：API594、API16D、JB/T8937

       2、 结构长度：API594、API6D、NID3202、JB/T8937

       3、 压力、温度等级标准：ANSI B16.34、 DIN2401、GB-T9124、 HG20604 、HG20625、SH3406、JB/T74

       4、 实验与检验标准：API1598、JB/T9092

       5、 配管法兰：JB/T74-90、GB/T9112、HG20592~20635、SH3406、ANSI B16,5、DIN2543-2548 、GB/T3402、API605、ASMEB16.47

       对夹式止回阀的主要材质有：碳钢、低碳钢、双相钢（F51/F55）、钛合金、铝青铜、因科穆尔（INCONEL）SS304、SS304L、SS316、SS316L、铬钼钢、蒙乃尔（400、500）、20#合金、哈氏合金等金属材料。

三、JLH-16C截止阀调流平衡阀三合一型多功能止回阀止回阀技术参数：

压力等级：PN1.0-320MPa、日级10-63K、核电级：150LB-2500LB；

通用尺寸：DN15-1500mm、NPS 1/4-36 &＃39;&＃39;；

连接形式：内螺纹、法兰、对焊、承插焊等；

适用温度：通用-80℃～425℃；电站级-196℃-580℃

主要材料：球墨铸铁、碳钢、铬钼钢、不锈钢

材质介质：C：水、蒸汽、油品、P：硝酸、醋酸、R：氧化性介质、尿素等多种介质。

四、JLH-16C截止阀调流平衡阀三合一型多功能止回阀止回阀工作原理：

止回阀开启是指依靠介质正向流动打开阀瓣，同样的道理介质倒流推动阀瓣而关闭，止回阀还称之为逆止阀、单向阀、逆流阀、和背压阀等。多属于自动阀门，主要功能是用来防止介质倒流，防止泵及驱动电动机反转和容器介质的泄放使用。同时还用于压力可能升至超过系统压的辅助系统中作为安全保护。

JLH-16C截止阀调流平衡阀三合一型多功能止回阀产品特点：
1、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、截止阀、调流平衡阀。
2、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3、通过调节开度，可以调节泵的输出量。
4、装有指示器，可以用眼睛确认阀门的开启度。
5、密封垫用橡胶制作，因而根本不会泄漏，可以吸收冲力。
6、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7、可节约水量的设备材料和费用，缩小安装空间。
8、由于形状和结构高等成流线型，因而压降很小。
9、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
10、水平管道，垂直管道上均可安装。

 一、多功能止回阀,三合一多功能止回阀功能
1、即使泵出口压力小也可以抬起阀辩。并使流体通过，(0 04～0 07kgf／cm2开始工作)。
2、l因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样*可以防止一般止回阀因逆流而产生的水击。
3、三台一止回阀，园其密封垫是由合成橡胶制作的，因而可以吸收关闭阀擗时所产生的冲击，并且*密封。
二、(截止阀)功能
利用阀杆向下推阀瓣．贴紧阀座，*阻止流体。一般闸阀是由金属接触，因而不可能形成*密封，而三合一止回阀．则由于其阀瓣是由橡胶制成的，因而能*密封。
三、调流平衡阀功能
通过用手上下调节杆调节盘的开度，可以调节流体的流量，利用指示器，可以观察阀瓣的开闭状态，

JLH-16C截止阀调流平衡阀三合一型多功能止回阀工作原理

1、即使泵出口压力小也可以抬起阀辩。并使流体通过，0 04～0 07kgf／cm2开始工作。
2、因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样*可以防止一般止回阀因逆流而产生的水击。

3、三台一止回阀，园其密封垫是由合成橡胶制作的，因而可以吸收关闭阀擗时所产生的冲击，并且*密封。闸阀截止阀功利用阀杆向下推阀瓣．贴紧阀座，*阻止流体。一般闸阀是由金属接触，因而不可能形成*密封，而三合一止回阀．则由于其阀瓣是橡胶制成的，因而能*密封。

JLH-16C截止阀调流平衡阀三合一型多功能止回阀参数

JLH-16C截止阀调流平衡阀三合一型多功能止回阀外形尺寸

二、JLH-16C截止阀调流平衡阀三合一型多功能止回阀安装

（一）安装前

1. 细心的拆卸阀门的包装物，对照材料，规范和明细表等清单，检查 标签和标牌。查看所选用的阀门型号，法兰尺寸，结构长度是否与 系统的压力，温度等条件相适应。 2. 检查阀门内部是否清洁，有无异物和危害性的腐蚀，如有请进行清洗干净后进行安装。对于旋启式止回阀应将阀腔内固定阀瓣的构件 取出。

3. 旋起式止回阀在系统中安装时只能以水平安装和垂直安装两种方式 进行安装，并且垂直安装时介质必须由下向上流动，不得有其他安 装方式（见附图）。

4. 阀门安装好后，请用水清洗管道，去除安装时可能带来的废物，以 防止密封面被划伤。

JLH-16C截止阀调流平衡阀三合一型多功能止回阀

（二）安装时一定要注意***介质的流向与阀体上箭头所指的方向一致，否则就会截断介质的正常流动。

1. 法兰连接阀门与管道的安装

1） 检查法兰配合面，如果发现可能引起泄露的缺陷，应在修整后方可安装。

2） 检查螺柱和螺母的尺寸、长度和材料是否合适要求。

3） 垫片材料和尺寸是否符合相关标准的要求。

4） 检验垫片是否有缺陷或损伤。

5） 在螺栓螺纹上涂适当的润滑剂，装配时螺栓要对称均匀拧紧（见螺栓拧 紧顺序示意图），使法兰和垫片的初始接触尽可能平整和平行。使用力矩扳 手确保法兰螺栓连接的正确性及最后均匀拧紧。把阀门安装到管道上，则法兰的平行对中尤其重要。

注意：如果某一螺栓在拧紧过程中的转矩时而逐步增大、时而保 持不变或稍有增大，则该螺栓已弯曲，应更换和报废。

2.JLH-16C截止阀调流平衡阀三合一型多功能止回阀螺纹连接阀门与管道的安装

螺纹管接头的密封性能取决于管子外螺纹与内螺纹的良好配合，通常在装配 的螺纹之间加有特别软或有粘性的材料。为了获得***的无泄露系统，应注意下列几点：

1) 检查阀门和所配管子螺纹的形状和清洁度。注意螺纹外圆是否受到碰撞 或存在碎化锯齿形，是否有碎片或砂粒存在。

2) 注意检查阀门端部内螺纹的有效旋合长度，必须仔细考虑管子螺纹拧入 阀门的长度，如旋合长度没有超过基面，则应仔细检查管子端部的螺纹长度。

3) 装配时要正确使用匹配部分的螺纹。锥管螺纹在刚拧入时是松动配合， 直到螺纹啮合适当，扳手方可施加作用力。

4) 在外管螺纹上缠密封胶带或涂螺纹粘合剂（规定用螺纹密封时除外），要 防止胶带或粘合剂进入流道。扳紧装配接缝，阀门上的扳头应设在阀体端部， 管子是用螺纹 拧入该端的。注意：由于锥形螺纹连接形成的力矩没有明确 的界限，故有可能因在阀体上施加过大的扭力而损坏阀门或管子。在阀门的 另一端重复上述步骤，把该端的扳头拧进装的管子中。

3. JLH-16C截止阀调流平衡阀三合一型多功能止回阀焊接连接阀门的安装

管道和阀体之间的焊缝的强度不低于阀体。同时，接头不应有“缺口”或薄 弱环节。因此，对于承插焊连接，一般要求焊缝的截面积要比管道的截面积大。

对焊焊缝要求完全焊透并其厚度至少要等于管道的壁厚。如果高强度合金管 子与机械强度比较低的阀体材料焊接，则焊接坡口必须加工成锥形以补偿阀门端 部较大的壁厚，或阀门必须配有高强度材料做附加件或“加强筋”。

焊缝应没有缺陷。所有的焊接均应符合可用于管道系统结构的任何规范或管 辖范围内的某些规定，并应符合被认可的焊接程序，按相应规范的要求进行检查。 检查管子和阀门的材料标记，确认其是否符合规定的要求

1) 检查焊接端的表面、尺寸和清洁度，去除妨碍装配和焊接性能的因素；

2) 根据已评定的焊接工艺规范确定焊接参数。

3) 检查阀门与管道的端部是否对中，确保焊接质量。

4）点焊牢固。

5）清理并检查焊缝。

6）补焊须经认可的焊接程序修补。

注意：阀门安装在管线上，***出现阀门支撑管线的状况

三、JLH-16C截止阀调流平衡阀三合一型多功能止回阀操作

止回阀在管路系统中防止介质逆流，当介质逆流时，阀门能自动关闭，是一 种自动阀门。（输送的介质要清洁，以免造成密封不严或加速密封面磨损）

JLH三合一型多功能止回阀安装调试
       1.顺时针转动手轮，可截断介质的输送。
      2.多功能三合一止回阀的开启度大小可以调节，达到控制水量的输送。
      3.多功能三合一止回阀支持立管和水平管道的安装，立管安装与水平安装都能正常发挥产品功能。
      4.安装时需要冲洗管道。管道冲洗是很多管道设备在安装前都需要基础条件。并在阀门前安装过滤器，T型过滤器。
      5.输送流水的方向与多功能三合一止回阀阀体上标明的方向有必要保持在一个方向上。

JLH-16C截止阀调流平衡阀三合一型多功能止回阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
