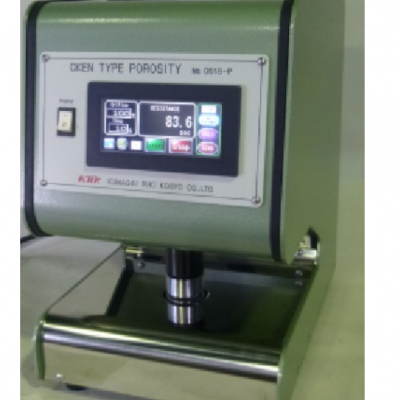

王妍式电池隔膜透气度仪0518-P是一款专为锂离子电池隔膜行业设计的高精度气体透过性能检测设备，由王妍团队研发，旨在满足电池隔膜生产、研发和质量控制中对透气度测试的高标准需求。该设备以其高精度、智能化和高效性在***得到广泛应用，以下是其详细介绍：

设备概述

王妍式电池隔膜透气度仪0518-P主要用于测量电池隔膜的Gurley值（透气时间），评估隔膜的微孔结构均匀性和透气性能。其设计符合***（如ASTM D726、*** 5636-5），适用于锂离子电池隔膜生产企业、电池制造商以及科研机构。

核心功能

1. Gurley值测量

• ***测定特定体积气体（如100ml）通过隔膜所需的时间，反映隔膜的透气性能。

• 测试结果直接影响电池电解液浸润性和离子传导效率。

2. 多参数测试

• 支持透气度（Gurley值）、达西渗透率、孔隙率等多维度性能指标的测量。

• 可扩展至不同气体（如氮气、空气）的透过性测试。

3. 智能化操作

• 配备触控屏和智能化软件，支持参数设置、数据采集、结果分析和报告生成。

• 自动补偿环境温湿度对测试结果的影响。

设备结构与组成

1. 测试腔体

• 采用高精度气密性设计，确保测试过程中无泄漏。

• 配备自适应夹具，支持不同厚度和尺寸的隔膜样品（如Φ25mm、Φ50mm）。

2. 压力控制系统

• 数字式压力调节模块，支持0.1kPa至50kPa的宽范围压力调节。

• 集成高精度压差传感器，实时监控测试腔体两侧的压力梯度。

3. 流量测量系统

• 采用热式质量流量计，测量范围覆盖0.1ml/min至10L/min。

• 高灵敏度传感器确保低流速下的测量精度。

4. 数据处理系统

• 内置高性能处理器，实时计算并显示测试结果。

• 支持数据存储、导出（CSV/Excel格式）及与LIMS系统对接。

工作原理

1. 样品装载：将隔膜样品固定在测试腔体中，确保平整无褶皱。

2. 压力加载：在腔体上端施加恒定压力（如1.22kPa），下端连通大气。

3. 流量测定：测量特定体积气体（如100ml）通过隔膜所需的时间。

4. 结果计算：根据公式 $?=\frac{???}{??\Delta ?}$T=ε?ΔPη?L （η为气体黏度，L为厚度，ε为孔隙率）计算Gurley值。

技术参数

创新特性

1. 智能诊断：自动识别样品安装异常（如褶皱、破损），触发报警并中止测试。

2. 高效测试：气动快速夹持机构使单次测试周期≤3分钟，支持批量自动化测试。

3. 环境适应性：内置温湿度补偿模块，确保实验室与产线环境下的数据一致性。

4. 多级校准：支持NIST溯源的标准膜片校准，确保测试结果的准确性和可追溯性。

行业应用价值

• 质量控制：帮助企业优化隔膜生产工艺，提升产品一致性。

• 研发支持：为新材料的研发提供精准的透气性能数据。

• 成本优化：通过精准测试减少材料浪费，降低生产成本。

合规与认证

• 符合IEC 62660-3、UL 2580等***。

• 通过CE电磁兼容认证与IP54防护等级，适应严苛工业环境。

王妍式电池隔膜透气度仪0518-P以其高精度、智能化和高效性，成为电池隔膜行业质量控制的重要工具，助力企业提升产品性能和市场竞争力。
