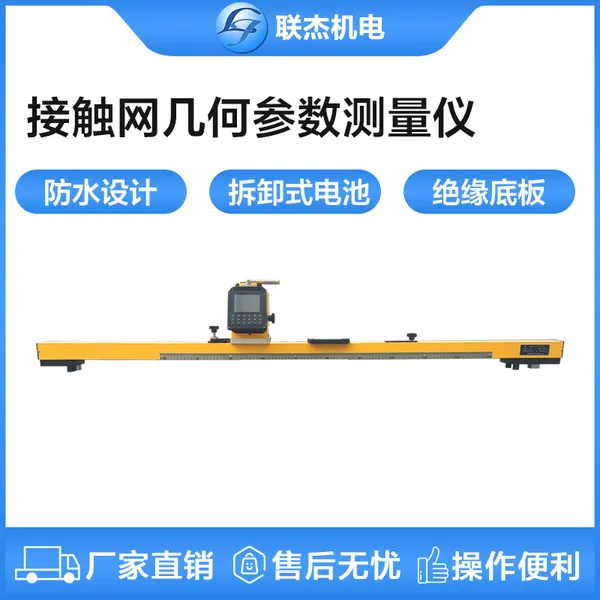

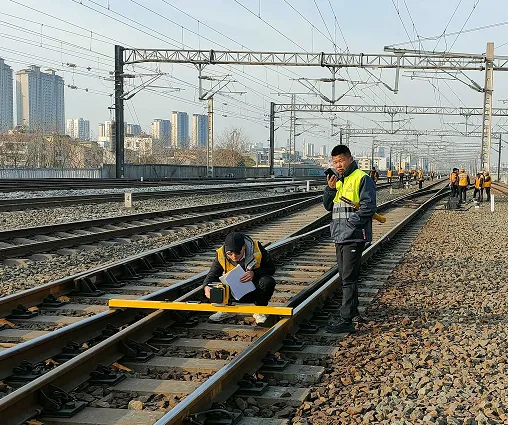

接触网几何参数测量仪是用于测量电气化线路接触网及相关为接触网提供支撑、定位等设备空间参数的铁路专用计量器具。分体式防水设计，拆卸式电池，采用高精度激光测距、位移、角度传感器和高清摄像头进行非接触式测量，主机可绕轴心自由旋转，满足接触网不同设备的测量需求。

执行标准《JJG(铁道) 150-2020 接触网几何参数测量仪检定规程》。

一、主要技术参数

产品名称：接触网几何参数测量仪

产品型号：LJ-JCW-I

导高：5100mm～6500mm，精度±3mm；

拉出值：±600mm，精度±5mm；

侧面限界：2400mm～6500mm，精度±5mm；

轨距：1410mm～1470mm，精度±0.5mm;

水平：±200mm，精度±1mm；

续航时间：≥8h

主机重： 2.9Kg

尺身重：4.6Kg

外形尺寸：1600*270*250mm

工作温度范围：-20℃～50℃

测量仪搭轨面的共面性≤0.2mm

尺身测头硬度≥50HRC
