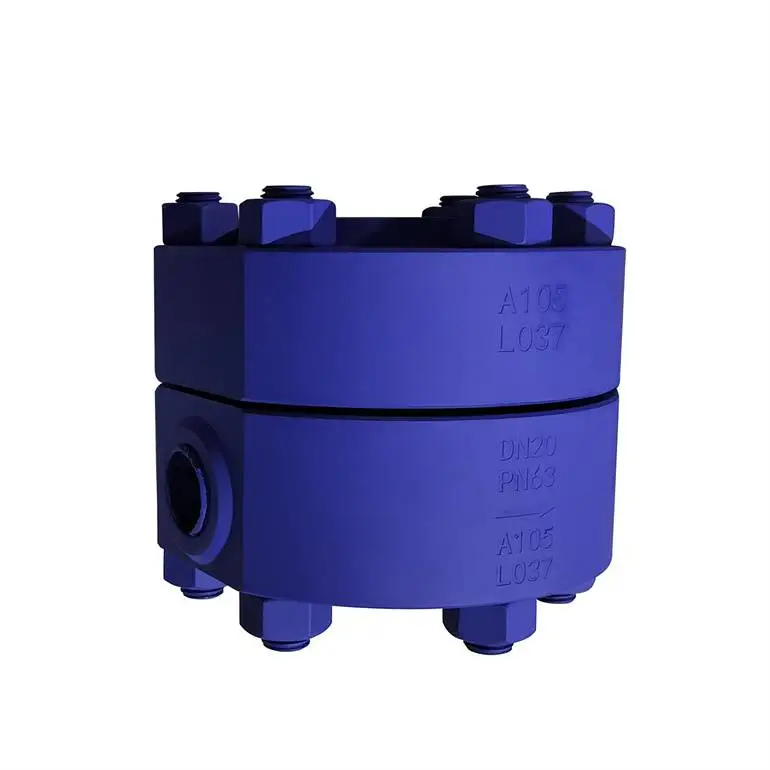

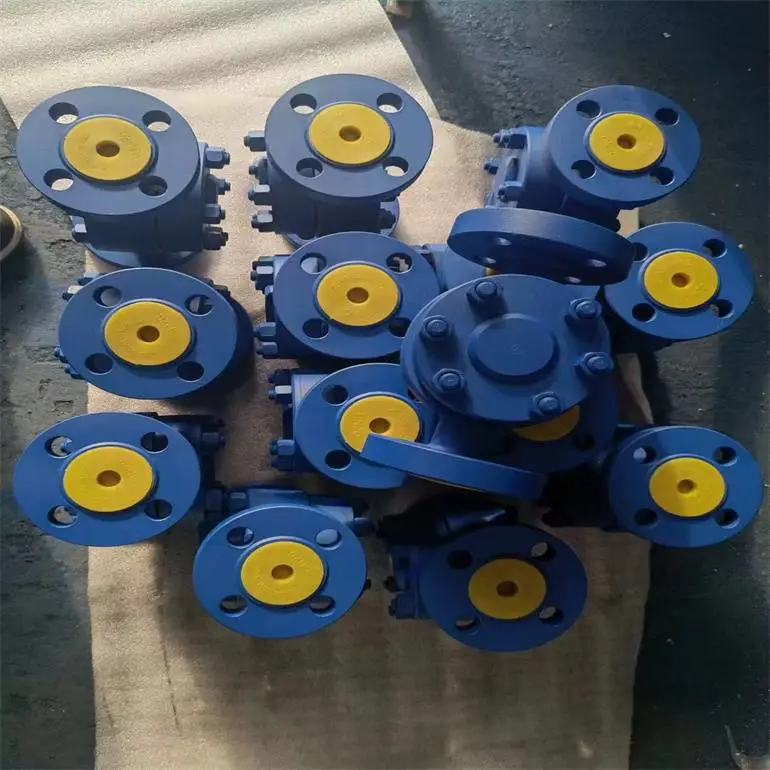

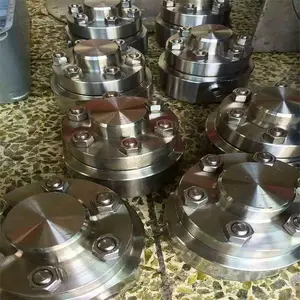

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀 CS49H圆盘式疏水阀用途

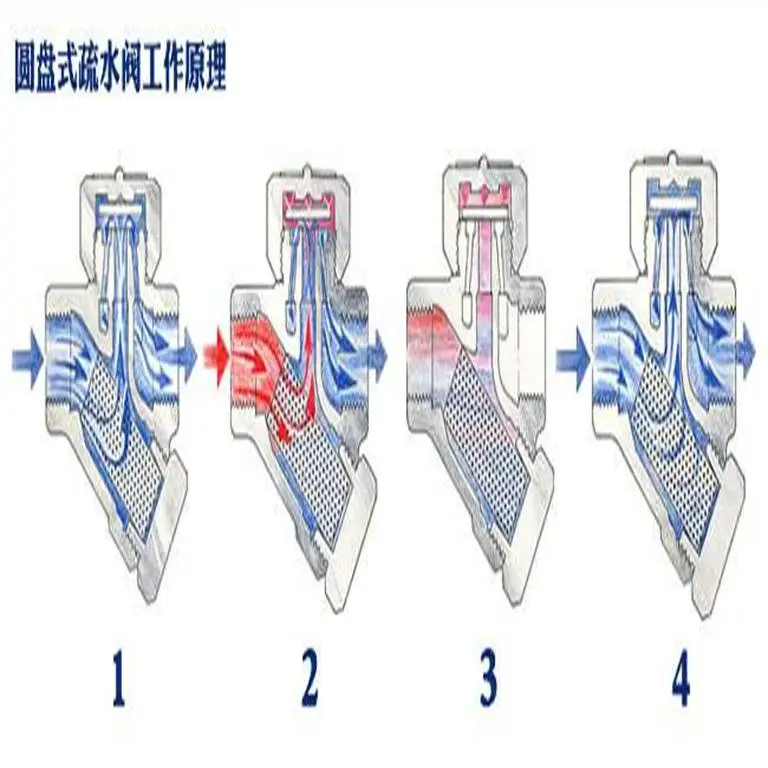

是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。CS49H热动力式疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

GB/T 12251 - 2005《蒸汽疏水阀 试验方法》是用于评估蒸汽疏水阀性能的标准方法，以下是详细介绍：

一、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀范围

该标准规定了蒸汽疏水阀性能试验的试验装置、试验准备、试验项目和试验方法以及试验结果的处理。适用于机械型、热静力型和热动力型等各类蒸汽疏水阀，为这些疏水阀的性能测试提供了统一的规范。

二、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀规范性引用文件

引用了多个相关标准，这些文件为蒸汽疏水阀试验提供了必要的补充信息和技术支持，例如在压力测量、温度测量等方面的标准要求，确保试验过程的准确性和结果的可靠性。

三、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀术语和定义

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀工艺概述：

利用加压气化单元废热回收器E606101/ E606201（A～E）产生的低压蒸汽，在气化车间设置低压蒸汽公用站，公用站底部安装疏水阀组ST606105 A～E，低压蒸汽冷凝液进行密闭回收。疏水阀组ST606105 A～E设计、安装为倒吊桶式，阀后管道布置2300mm向上立管。

四、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀试验装置

（一）试验系统的基本组成

蒸汽疏水阀试验系统一般包括蒸汽发生装置、压力调节装置、温度调节装置、流量测量装置、疏水阀试验台等部分。蒸汽发生装置用于产生试验所需的蒸汽，压力调节装置和温度调节装置分别用于控制蒸汽的压力和温度，使其符合试验要求。流量测量装置用于准确测量凝结水的排量等参数。

（二）压力测量装置要求

压力测量装置的精度应满足试验要求，其测量误差一般不超过试验压力的 ±0.5%。在疏水阀的进口和出口都要设置压力测量点，以准确记录蒸汽在不同位置的压力变化，为评估疏水阀的压力相关性能提供数据支持。

（三）温度测量装置要求

温度测量装置同样要有足够的精度，用于测量蒸汽和凝结水的温度。在蒸汽疏水阀的进口、出口以及可能涉及的其他关键位置进行温度测量，确保能够准确获取温度数据，这对于研究疏水阀在不同温度条件下的性能至关重要。

五、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀试验准备

（一）蒸汽疏水阀检查

在试验前，要对蒸汽疏水阀进行外观检查，确保没有损坏、变形等情况。同时，检查疏水阀的型号、规格等参数是否符合试验要求，包括公称压力、公称尺寸、连接方式等。

（二）试验介质选择

试验介质主要是蒸汽和凝结水。蒸汽的质量（如干度）会对疏水阀的性能产生影响，因此要确保蒸汽的品质符合试验要求。对于凝结水，其温度、压力等参数也需要在试验前进行确认和记录。

1、热动力式疏水阀动作灵敏可靠、排水量大。

2、备有过滤网和排污阀。

3、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀技术参数

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀标志

5.1  标志位置

5.1.1  蒸汽疏水阀的标志可设在阀体上，也可标在标牌上，标牌必须与阀体或阀盖牢固固定。

5.1.2  标志不得被覆盖。

5.2  必须使用的标志

　　a）  产品型号；

　　b）  公称通径；

　　c）  公称压力；

　　d）  制造厂名称和商标；

　　e）  介质流动方向的指示箭头；

　　f）  高工作压力；

　　g）  高工作温度。

5.3  可选择使用的标志

　　a）  阀体材料；

　　b）  高允许压力；

　　c） 高允许温度；

　　d）高排水温度；

　　e）  出厂编号、日期。

5.4  上述各项标志若已标在阀体上也可以重复标在标牌上。

5.5  只要不与上述标志混淆，还可附加其他标志。

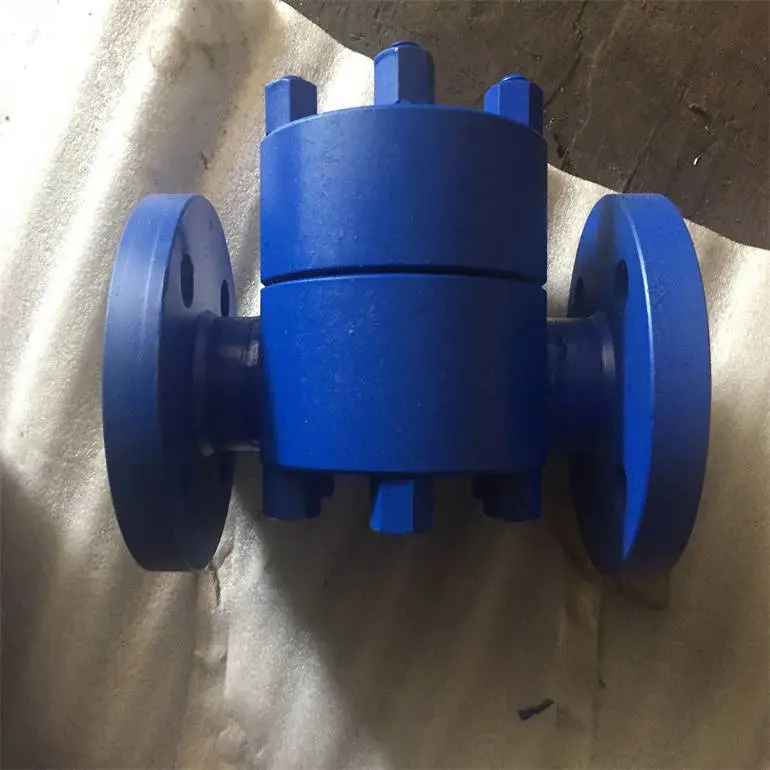

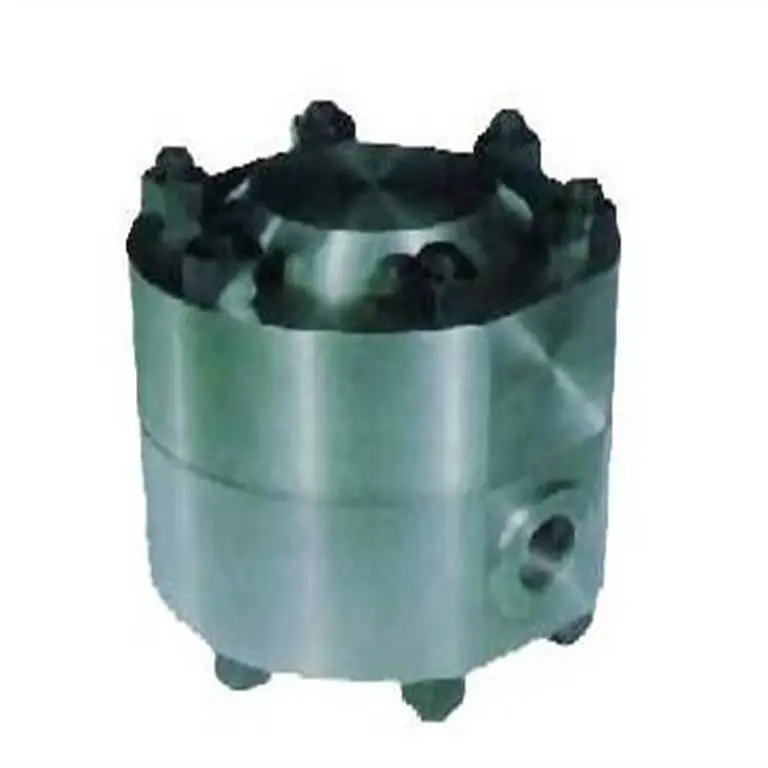

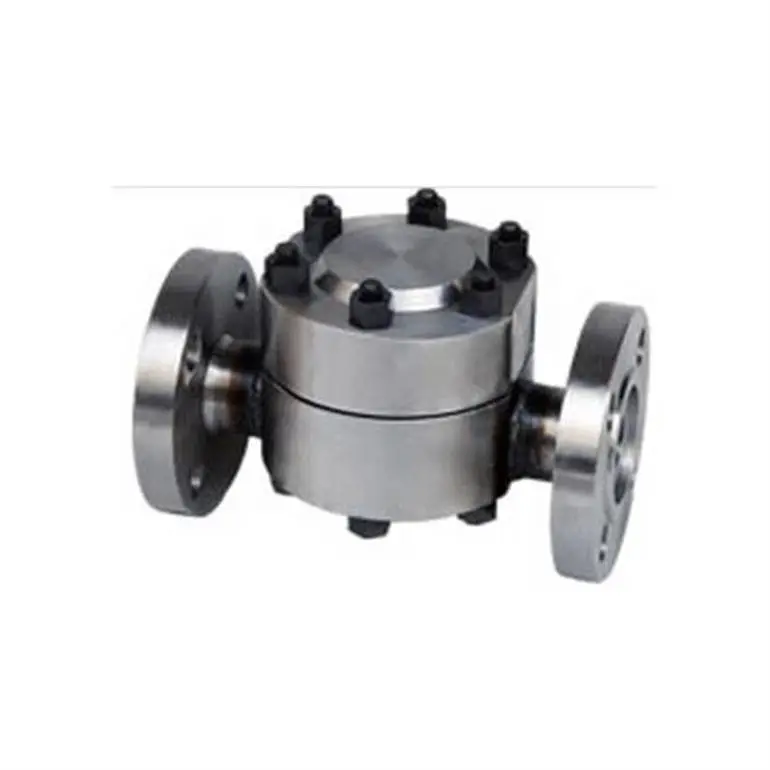

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀

CS49H圆盘式疏水阀主要性能以及零部件

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀型号规格外型尺寸表

六、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀试验项目和试验方法

七、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀试验结果的处理

数据整理和分析

对试验过程中记录的压力、温度、排量、漏汽量等数据进行整理和分类。剔除异常数据点，这些异常数据可能是由于试验装置的短暂故障或测量误差等原因导致的。然后对数据进行分析，例如通过绘制排量 - 压力曲线、漏汽量 - 压力曲线等来直观地展示蒸汽疏水阀的性能。

性能指标计算和判定

根据整理后的试验数据，计算蒸汽疏水阀的各项性能指标，如凝结水排量系数、漏汽率等。将这些性能指标与产品标准或试验要求进行对比，判定蒸汽疏水阀的性能是否合格。如果不符合要求，需要分析原因，可能是疏水阀本身的设计或制造问题，也可能是试验过程中的某些因素导致的。

八、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀试验报告

试验报告应包括蒸汽疏水阀的型号、规格、制造厂名；试验日期、试验地点；试验介质的参数（如蒸汽干度、温度、压力）；试验装置的主要参数；试验项目和试验方法；试验数据和性能指标计算结果；试验结果判定；试验过程中的异常情况说明等内容。试验报告是对蒸汽疏水阀试验过程和结果的完整记录，对于产品的质量控制、性能评估以及用户选型都具有重要意义。

选定合适的疏水阀型号和口径后，正确的安装方法将决定疏水阀能否高效工作。蒸汽疏水阀作为蒸汽疏水站的关键组件，其性能受到整个系统中各部件协同工作的影响。因此，在安装过程中，必须确保蒸汽疏水站内所有组件都正确就位，以保障系统的顺畅运行。

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀蒸汽疏水阀的监测与维护

蒸汽疏水阀在蒸汽系统中扮演着至关重要的角色，其性能的稳定与否直接影响到整个系统的运行效率。因此，定期对蒸汽疏水阀进行监测与维护显得尤为重要。通过监测，我们可以及时发现疏水阀的异常情况，采取相应的措施进行修复或更换，从而确保蒸汽系统的稳定运行。同时，合理的维护措施也可以延长疏水阀的使用寿命，降低维修成本。

1、CS49H-160C热动力圆盘式高温高压蒸汽疏水阀蒸汽疏水阀失效的可能原因包括：

（1）由于机械磨损，蒸汽疏水阀可能无法发挥其正常功能，如同其他机械机构一样，这也是不可避免的。

（2）锅炉水处理不当，导致锅炉水中TDS值过高，进而携带杂质进入蒸汽系统。这些杂质可能会减小或堵塞疏水阀的排放口，需注意，一个15mm口径的疏水阀，其排放孔通常仅有3mm左右。

（3）管道中的杂质、系统的水锤现象或腐蚀问题等都会对疏水阀造成严重损害。

（4）此外，疏水阀的选型不当或安装错误也会影响其正常工作。

2、蒸汽疏水阀失效的表现主要有两点：一是泄漏蒸汽，这会导致能源的浪费，无法维持稳定的压力和温度，增加冷凝水管道的压力，进而影响其他设备的工作性能，甚至对设备造成冲蚀；二是无法排水，这将导致设备积水，从而造成温度控制不准确，产品质量受损，热输出减少，以及水锤对设备的损坏。

3、为了确保疏水阀的正常运行，日常维护显得尤为重要，包括定期检修和更换内部部件等。虽然无法通过其他方法完全替代维护工作，但我们可以借助***检测手段来提升维护效率。

4、以下是一些实用的检测方法：在蒸汽疏水阀上喷水以观察其工作状态，观察疏水阀排放至大气中的情况，使用观视镜进行直观检查，以及借助温度测量仪表、超声波检测仪和导电率检测仪等仪器进行***测量。

尽管蒸汽疏水阀在整蒸汽系统中只占据较小的体积，但其工作状态却对系统的能源消耗产生深远影响。在系统改造中，疏水阀的费用占比虽小，但其对节能效果的贡献却高达40%以上。因此，针对不同的应用和工况，工程师们应精心选择质量***、型号合适的蒸汽疏水阀，并确保正确安装，同时不可忽视日常维护和定期检测的重要性。

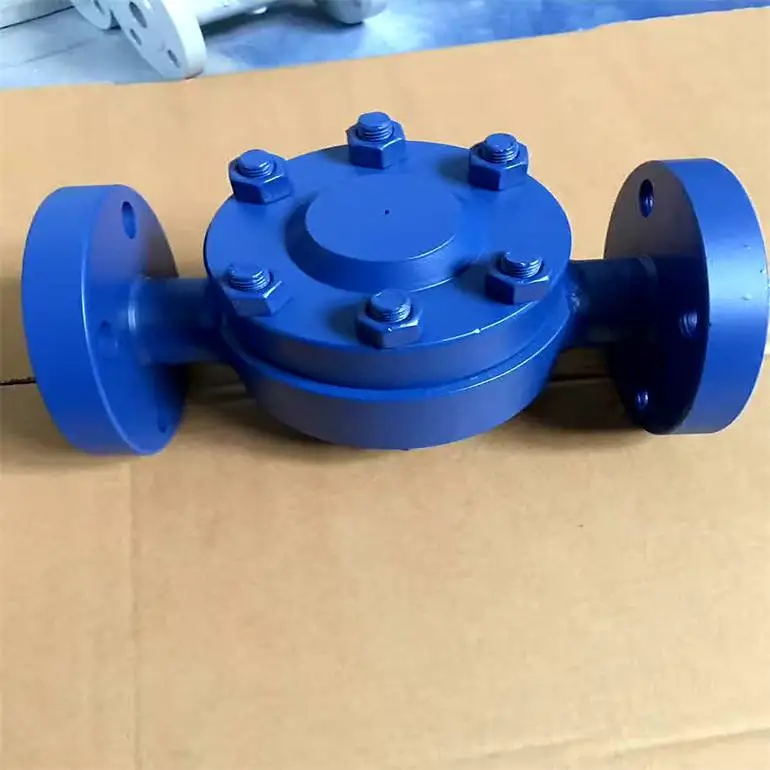

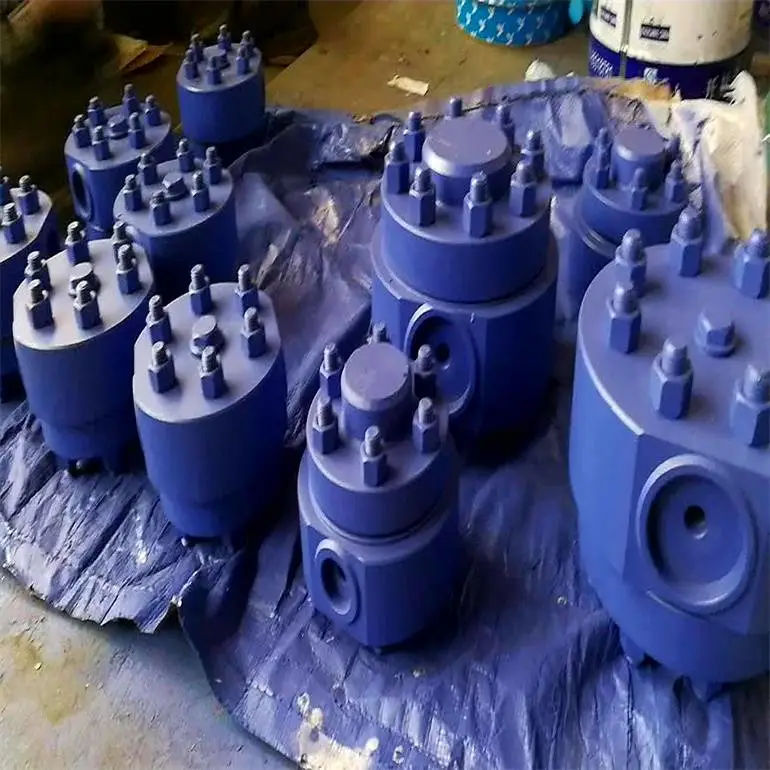

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀产品优点

1）体积小，重量轻，不受安装位置的限制。
2）全部材质均为不锈钢件，经久耐用，耐腐蚀。
3）在室外不怕冷冻，能耐水击，耐过热。
4）过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，大背压 50% 。
5）结构简单，安装维修方便。

CS49H-160C热动力圆盘式高温高压蒸汽疏水阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属疏水阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
