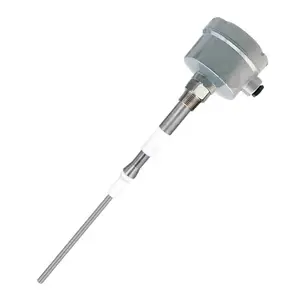

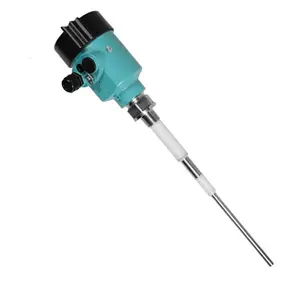

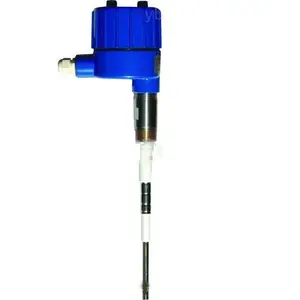

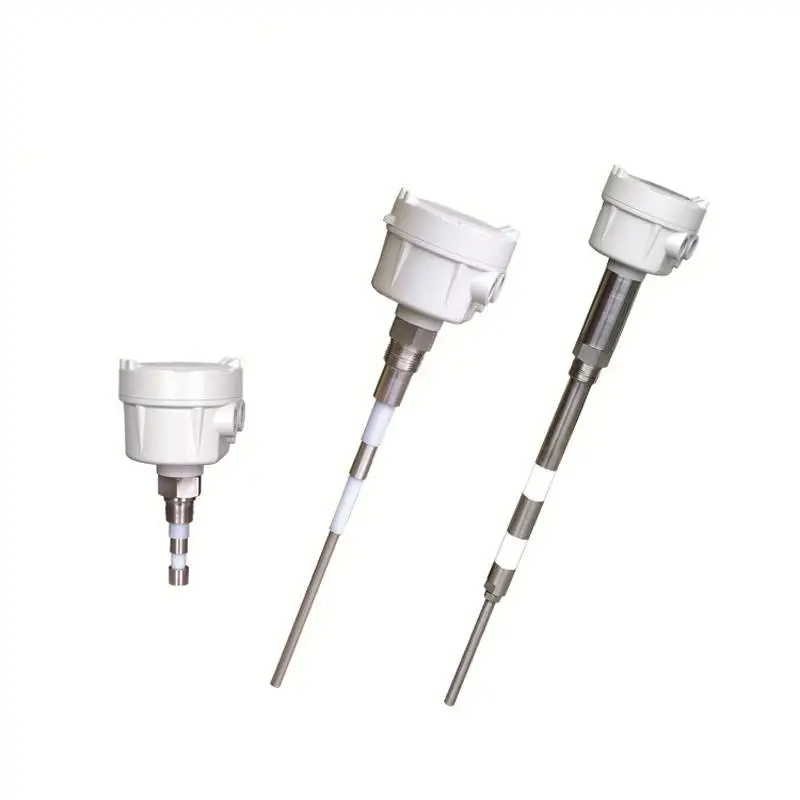

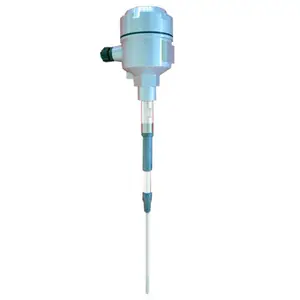

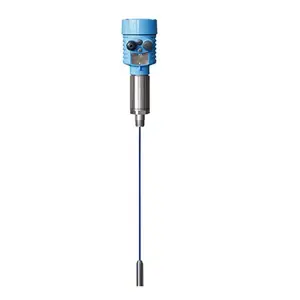

AVI-PDU-1127射频导纳料位计

　　简介：

　　射频导纳料位计产品的结构分为主电J和补偿电J两部分。在主电J与补偿电J间分别施加一组RF射频信号，因而具有很好的抗粘料、挂料特性，是取代电容料位开关的新型物/液位测量产品。

　　由于保护电J的存在，检测电路将检测电J和保护电J的信号进行比较，从而实现克服物料粘附对物位测量的影响。

　　技术参数：

　　1、电源电压：220CAC±15% 50Hz；24VDC±5%；

　　2、消耗功率：4W；

　　3、输出信号：继电器输出双刀双掷（DP/DT）；5安（阻性）、220VAC；

　　4、环境温度：-40～70℃；

　　5、灵敏度设置：0.5～500pF(可调)；

　　6、延时时间：0～30秒可调(开或关)；

　　7、失电保护模式：低位或高位故障报警，现场可调。

　　8、安装形式：⑴法兰安装：按用户提供的法兰标准；

　　它可以检测所有物料而不受物料的密度、颗粒大小、化学成分、沉积粘度和导电特性等参数变化的影响。广泛地应用于液体、粉体、浆体、固体等多种物料的控制。

　　工作原理：

　　点位射频导纳技术与电容技术的重要区别是采用了三端技术。在电路单元测量信号上引出一根线，经同相放大器放大，其输出与同轴电缆屏蔽层相连，然后连接到探头的屏蔽层上。该放大器是一个同相放大器，其增益为“1”，输出信号与输入信号等电位，同相位，同频率，但互相隔离。地线是电缆中*外面的屏蔽层。由于同轴电缆的中心线与中间屏蔽存在上述关系，所以二者之间没有电位差，也就没有电流流过，即没有电流从中心线漏出来，相当于二者之间没有电容或者说电容为零。因此电缆的温度效应，安装电容等也就不会产生影响。对于探头上的挂料问题，采用一种新的探头结构，五层同心结构：*里层是中心测杆，中间是中心屏蔽层，*外边是接地的安装螺纹，用绝缘层将其分别隔离开来。

　　与同轴电缆的情况是一样的，中心测杆与屏蔽层之间没有电势差，即使传感元件上挂料阻抗很小，也不会有电流流过，电子仪器测量的仅仅是从探头中心到对面罐壁的电流，因为中心元件能阻碍电流沿探头向上流向容器壁，因而对地电流只有经探头末端通过被测物料到对面容器。即Ua=Ub lab=(Ua－Ub)/R=0。由于屏蔽层与容器壁之间存在电势差，两者之间虽有电流流过，但是该电流不被测量，不影响测量结果。这样就将测量端保护起来，不受挂料的影响。只有容器中的物位确实上升接触到中心测量杆时，通过被测物料，中心测杆与地之间形成被测电流。

　　典型应用：

　　导电、绝缘液体：………………………化工、油田、水及污水处理

　　导电、绝缘浆体：………………………造纸、制药、水及污水处理

　　粉末：灰、粉…………………………电厂、冶金、水泥

　　颗粒：煤、粮食………………………电厂、冶金、粮食

　　界面：不同两种液体…………………油田、化工
