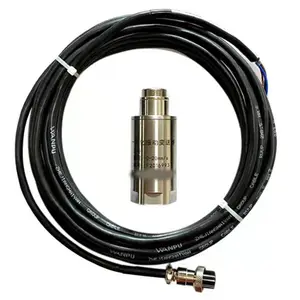

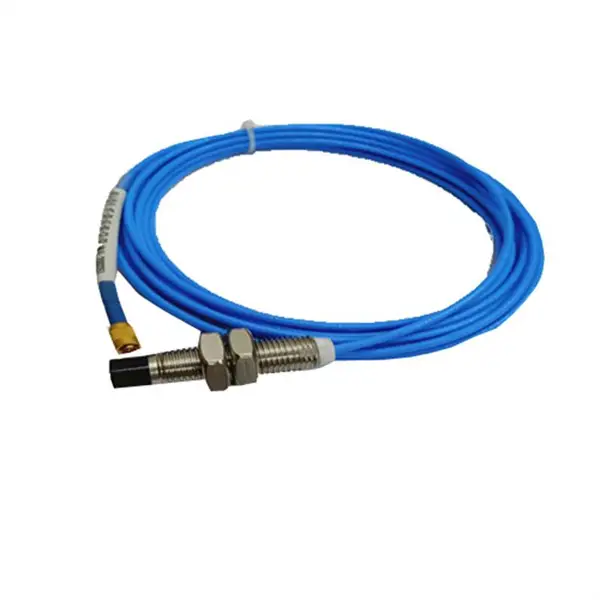

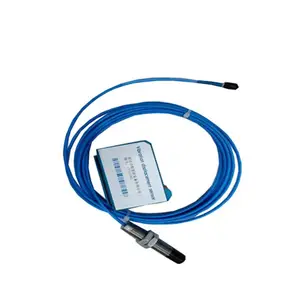

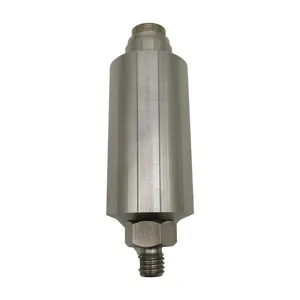

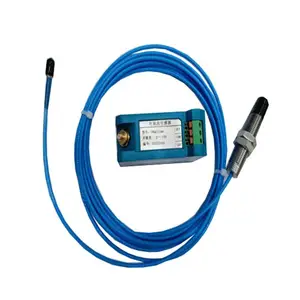

DF3100电涡流振动速度传感器

　　简介：

　　通常是用来测量轴承的振动，在少数情况下也会用来测量转轴振动。在测量振动速度的时候，如果传感器安装方式不正确或者安装不牢固，都会造成测量结果失真或者由于振动引起传感器损坏。因此，我们要慎重选择振动速度传感器的安装方式。

　　当传感器用于测量转轴振动时，安装通常采取在现场用手扶、橡皮泥粘粘水磁吸盘固定、螺栓固定等四种方式。在临时性振动测量中，大多数采用手扶传感器的方式，这种方法测量灵活、使用方便，特别是当振动速度传感器数量缺少和传感器互换性不好时，有着特殊的优点;缺点在于测试误差相对较大，而且工作强度也大。

　　特点：

　　1.二线制输出4-20毫安;

　　2.节省补偿导线及安装温度变送器费用;

　　3.使用寿命长;

　　4.冷端温度自动补偿，非线性校正电路

　　测量方式：

　　1.机械式测量方法：将工程振动的变化量转换成机械信号，再经机械系统放大后，进行测量、记录，常用的仪器有杠杆式测振仪和盖格尔测振仪，这种方法测量频率较，精度差，但操作起来很方便。

　　2.光学式测量方法：将工程振动的变化量转换为光学信号，经光学系统放大后显示和记录。象激光测振仪就是采用这种方法。

　　3.电测方法：将工程振动的变化量转换成电信号，经线路放大后显示和记录。它是先将机械振动量转化成电量，然后对其进行测量，根据对应关系，知道振动量的大小，这是目前应用得*广泛的震动测量方法。

　　原理 ：

　　电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。

　　物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便。

　　安装：

　　振动速度传感器通常是用来测量轴承的振动，在少数情况下也会用来测量转轴振动。在测量振动速度的时候，如果传感器安装方式不正确或者安装不牢固，都会造成测量结果失真或者由于振动引起传感器损坏。因此，我们要慎重选择振动速度传感器的安装方式。

　　当传感器用于测量转轴振动时，安装通常采取在现场用手扶、橡皮泥粘粘水磁吸盘固定、螺栓固定等四种方式。在临时性振动测量中，大多数采用手扶传感器的方式，这种方法测量灵活、使用方便，特别是当振动速度传感器数量缺少和传感器互换性不好时，有着特殊的优点;缺点在于测试误差相对较大，而且工作强度也大。

　　用橡皮泥粘粘传感器也比较方便，测量结果正确性相对于手扶效果会好得多。需要注意的是，橡皮泥不能将振动速度传感器粘贴到垂直平面上，只能固定于水平面上，例如测量轴承座顶部垂直、水平、轴向振动。在粘接牢靠，频率在50Hz时，该方法*大能量300μm振动。

　　橡皮泥还有一个缺点，就是粘接力受温度影响较大，温度较高和较低都会使粘接力***降低，因此它不适用于固定温度较高的汽轮机高中压转子和带盘车轮的轴承中测量的速度传感器;冬季冷态启动时，轴承温度过低也不宜采用。

　　永磁吸盘固定速度传感器较橡皮泥的方式会更方便，而且目前国内也能制造出尺寸为φ50或50mm*50mm的永磁吸盘，其吸力可达196N，用这样的吸盘固定500g以下的振动速度传感器，吸附在水平面上，*大可测量1000μm振动。缺点在于一般机组轴承座表面都涂有泥子或者油漆，这会导致吸盘的吸力降低，所以当吸附在垂直平面上、振幅较大时，还需扶手辅助一下，避免传感器脱落而摔坏。

　　用螺栓直接将速度传感器固定在轴承上，不仅可以可靠地测量轴承座顶部三个方向的振动，而且还可以测量垂直平面上两个方向的振动。这种安装方法是四种安装方法中*牢固的一种。

　　总之，振动速度传感器的安装要视测量的需要，根据不同的工作环境，选择以上四种方式中的*适合一种，这样才能***测量的顺利进行，减少测量和试验误差。
