技术参数
测量参数 Ra Rz Ry(JIS) Rq Rt Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
测量范围 Ra： 0.005 um ~ 16.00 um
显围 Ra,Rq： 0.005 um ~ 16 um ；Rz, Rv ,R3z,Rt,Rp,R3z 0.02 um~ 160 um
Rsm, Rs：1mm；Rmr：0~100 ；Rsk：0~100
示值精度 0.001um
量程范围 ±20um，±40um，±80um
取样长度L 0.25 ， 0.80 ， 2.50，自动
评定长度 1L~5L（可选，L为取样长度）
测量行程长度 3L~7L（可选，L为取样长度）
大驱动行程长度 17.5mm / 0.71 inch
小驱动行程长度 1.3mm / 0.052 inch
示值误差 ≤±7%
示值变动性 ＜6%
针尖角度 90°
传感器 测量原理 位移式差动电感
触针 天然金刚石，90锥角，5μm针尖半径
测力 <4mN
导头 硬质合金，滑行方向半径40mm
滑行速度 lr=0.25, Vt=0.135mm/s
lr=0.8, Vt=0. 5mm/s
lr=2. 5, Vt=1mm/s
测量轮廓 粗糙度，波纹度，原始轮廓
滤波器 RC,PC-RC,Gauss,D-P
内部存储能力 100组数据

数据接口 USB
电池 内置锂离子充电电池 长度5cm,宽度3.3cm，厚度0.4cm
外形尺寸 141 mm×55 mm×40mm
产品重量 400g
工作环境条件 温 度： -20℃～60℃ 相对湿度 lt; 90% 周围无振动、无腐蚀性介质

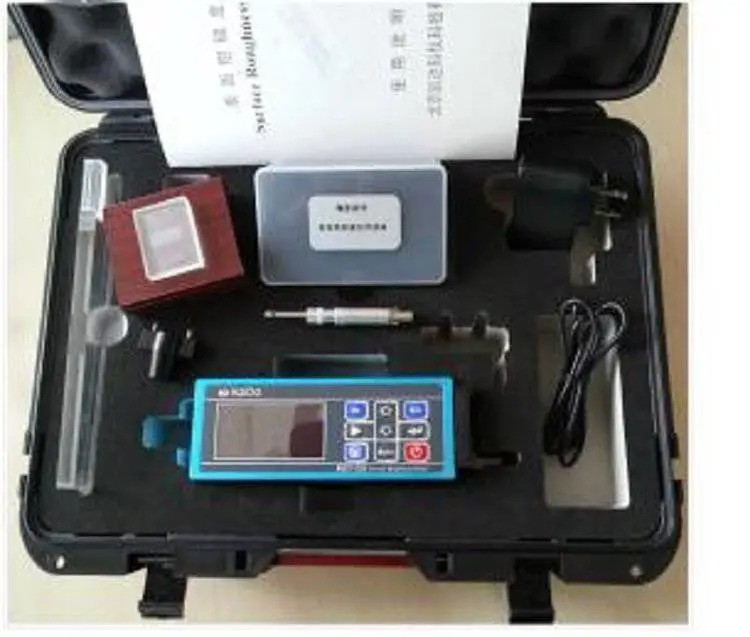

可选附件 曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、
微型打印机、KA620测量平台

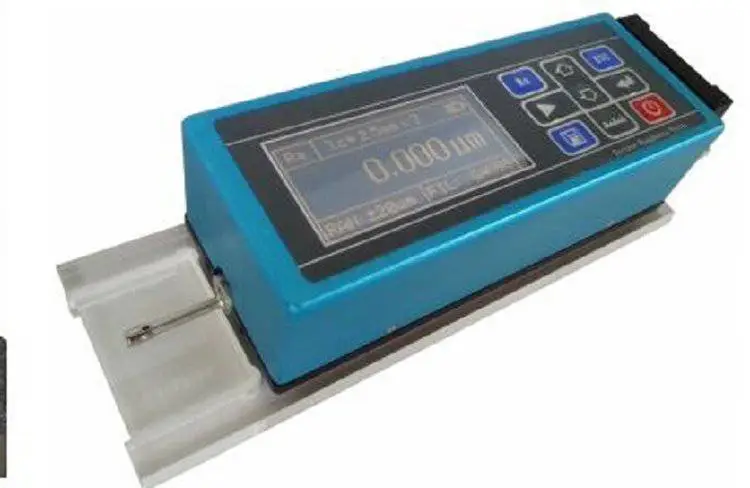

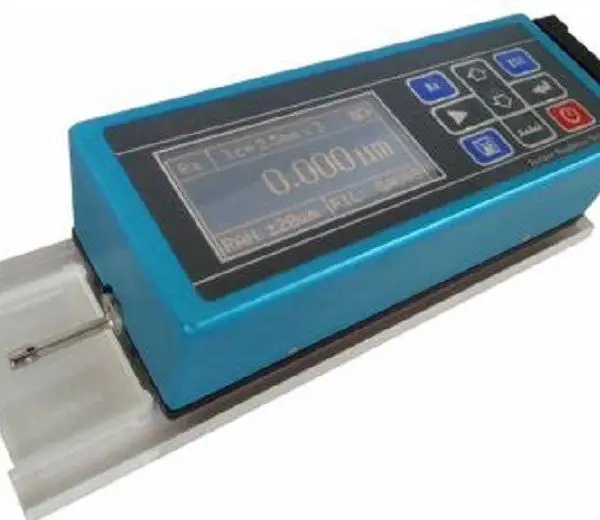

手持式表面粗糙度仪CN61M374518（可替代TR220 20个参数）
