一、概述：

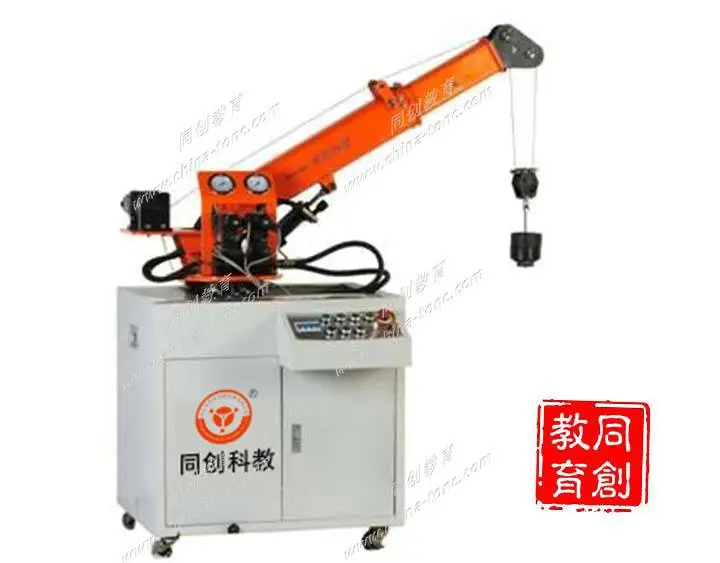

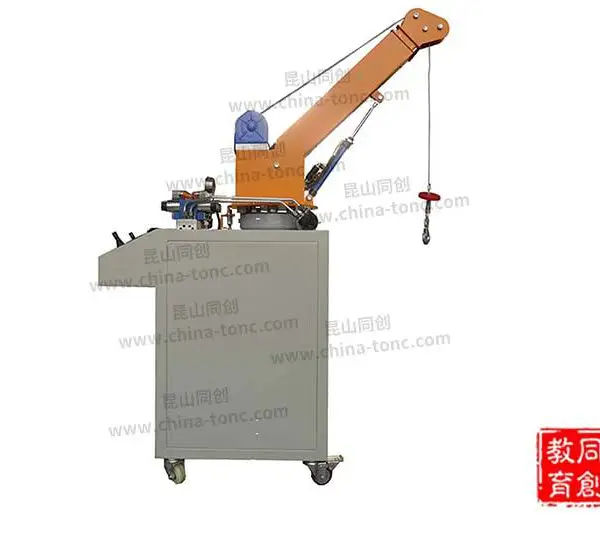

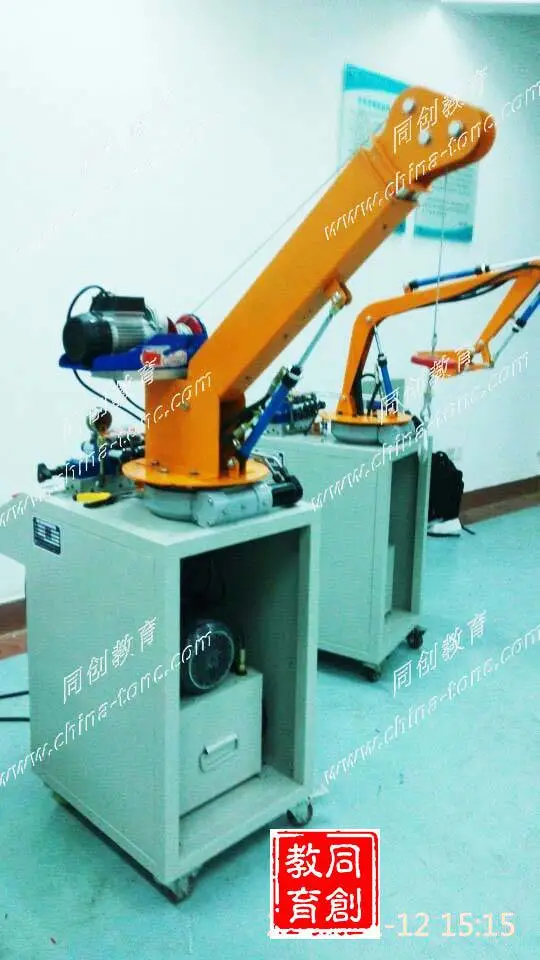

起重机械实训台是以轮胎式基础车为载体配以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。起重机械实训台适用于大型野外施工工程，如建筑工地、施工筑路、水利工程、***工事、修建路堑等工程中起运、提升等作业。

二、实验项目：

1、液压传动各元部件结构及工作原理观摩、拆装实验；

2、液压正面吊机械演示控制实验；

3、液压吊装机演示控制实验；

4、起重机械演示控制实验 回转-升缩-变幅-起升；

5、起重机机液压闭锁回路连接；

6、起重机液压调速回路连接；

7、液压起重机演示控制实验；

8、PLC软件仿真演示及控制实验；

9、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验；

10、液压传动各部件结构及工作原理观摩、拆装实验；

11、机械部件的测绘与分析；

12、液压控制系统原理的学习与分析；

13、起重机械演示控制实验 回转-升缩-变幅-起升；

14、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验；

15、起重机与液压实验台联动实验：

 1）液压臂旋转控制调速实验；

 2）液压臂伸缩控制调速实验；

 3）液压臂升起与下降和自锁回路应用；

 4）液压臂伸缩与自锁回路应用；

 5）起吊钢丝绳控制应用实验；

 6）起重机自动循环的吊装控制实验。

三、性能与特点：

1、实验台采用经喷塑防腐蚀处理的冷扎钢板、铸钢件及合金材料制作。（并经过喷塑、防腐处理）制作，台式结构，控制推操作于一体。主臂为三级结构，集液压、机械、电气控制于一体；

2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验；

3、起重机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模拟操作机械进行工作可以模拟起重机的起重作业：主臂抬起、降低运动，主臂伸出、缩回运动，主臂左右旋转运动，吊钩上下运动等；

4、起重机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理；

5、实验控制采用手动控制和自动控制两种方式；

6、实验部件采用耐压胶管，压力可达到25Mpa；

7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备；

8、所用的液压元器件全部是采用工业产品，使学生实验时操作感受真实。油管采用高压管，压力可达7MPa。

四、主要技术参数：

1、电机型号：M3P4H523 功率：2.2KW 转速：1420r/min ；

2、油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev；

3、外形尺寸：1550×650×1800mm。
