刀库机械手故障维护全解析（附真实案例）

《深圳市恒昌荣机电内部维修教材学习资料》

1. 德大刀库
代表型号：BT40-24T 圆盘式刀库、BT50-32T 链式刀库
常见故障 1：换刀卡顿

故障现象：刀臂旋转到一半突然卡住，屏幕报 “换刀超时”。

原因分析：齿轮箱润滑油长期未更换，导致齿轮磨损。刀库定位销松动，换刀时位置偏移。

• 维修案例：

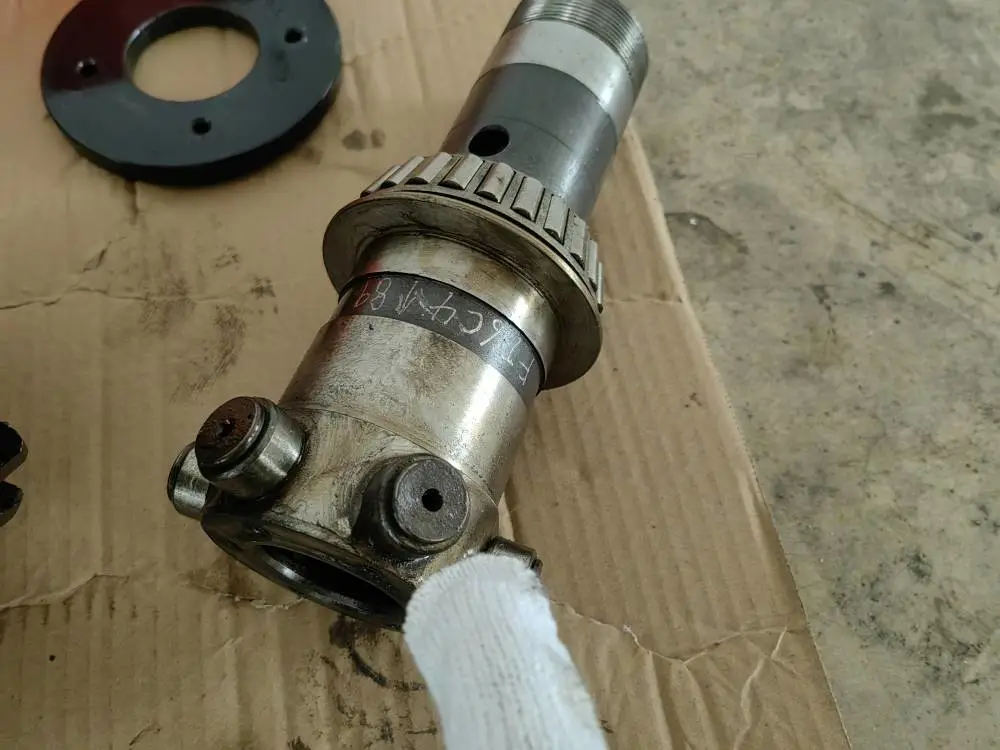

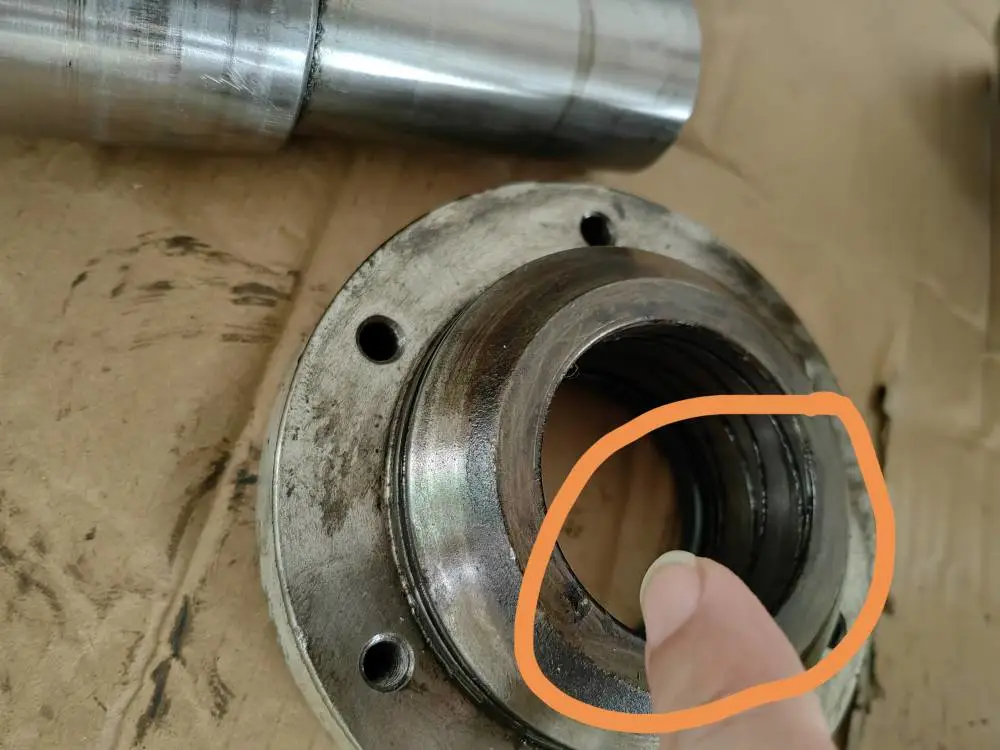

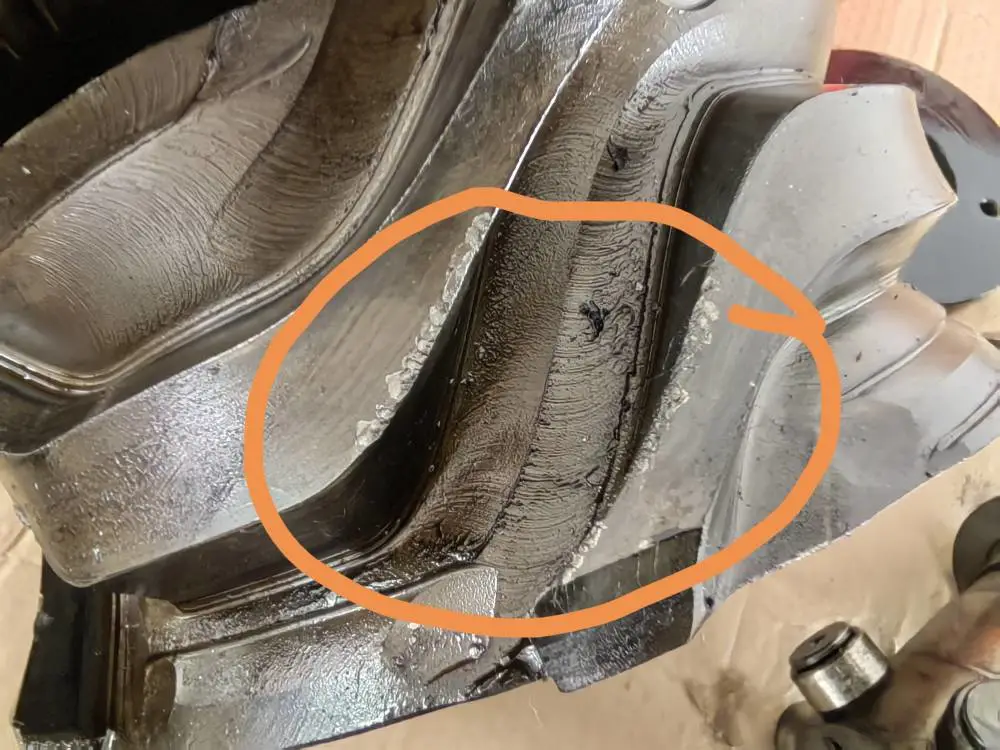

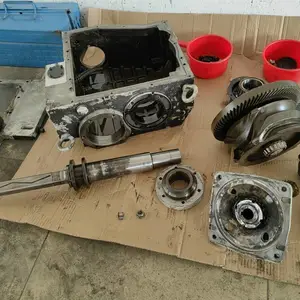

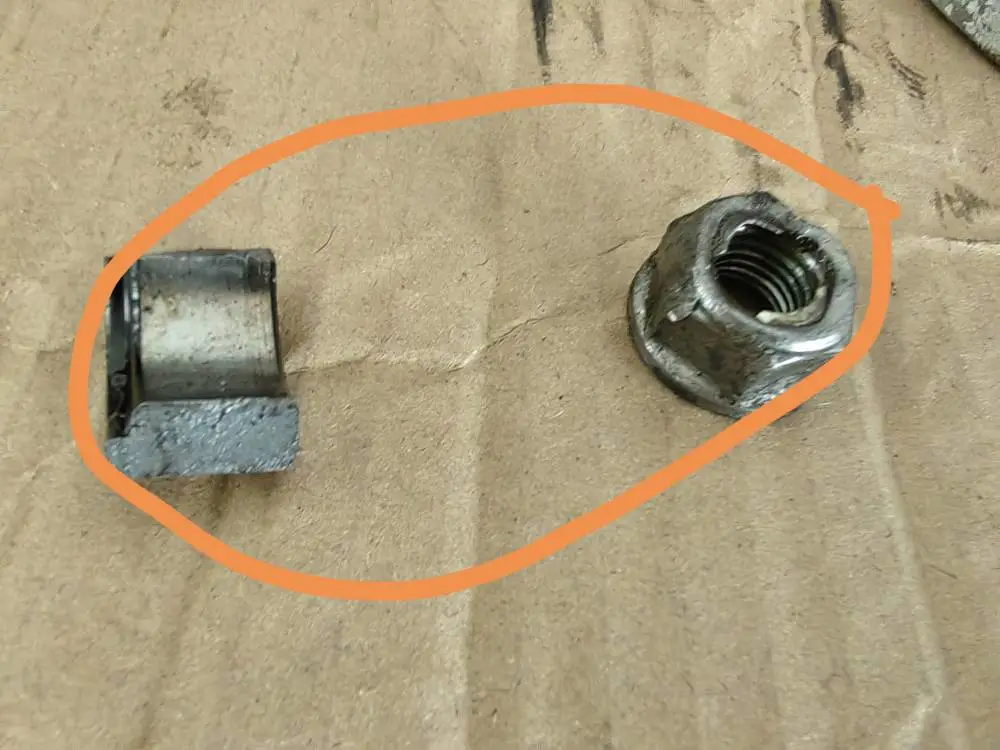

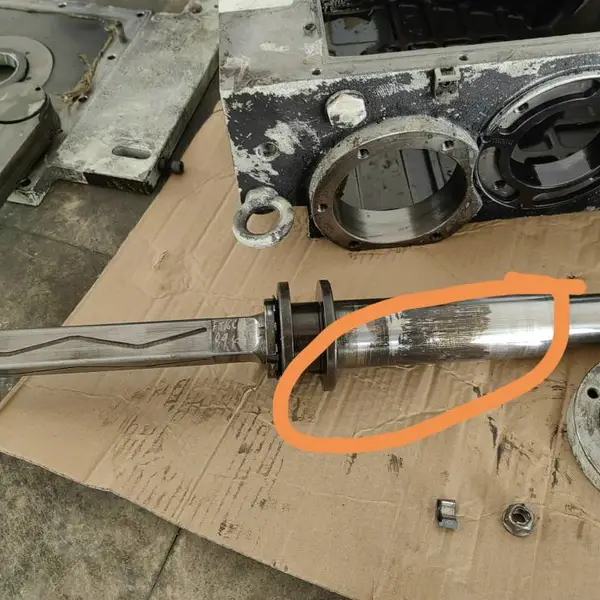

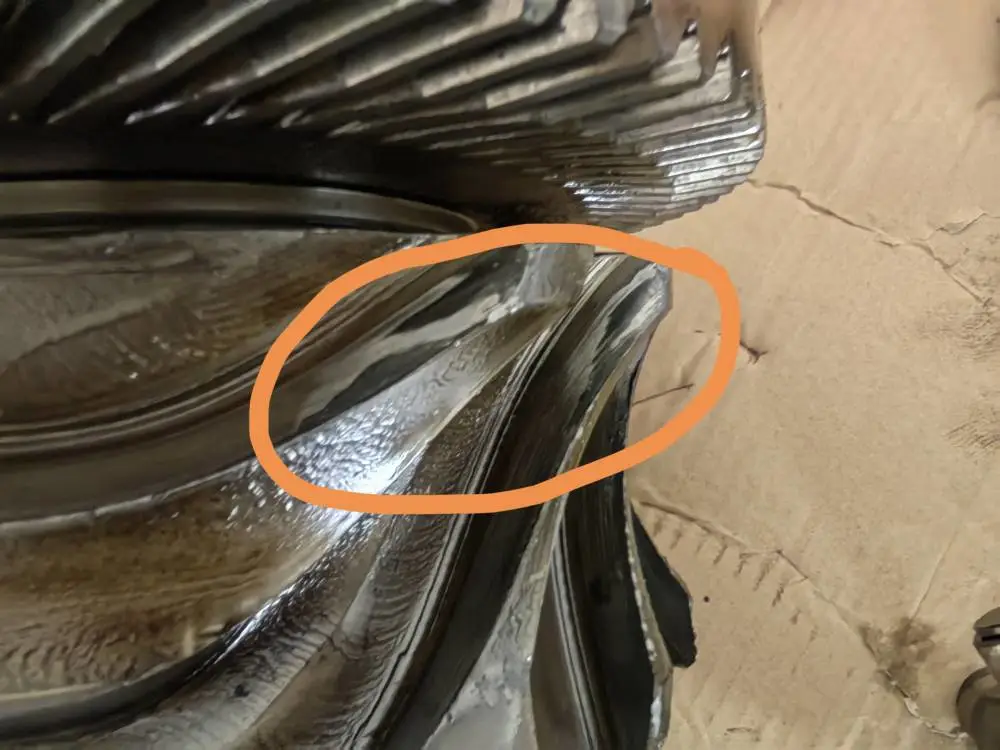

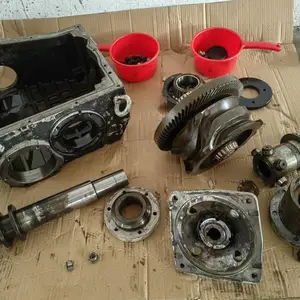

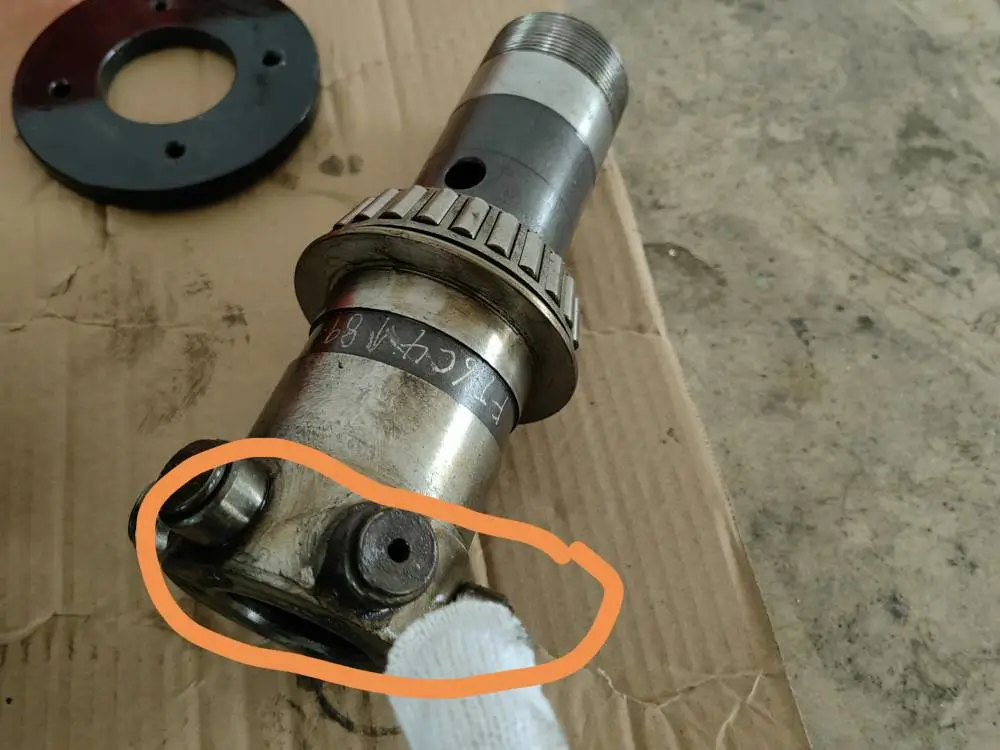

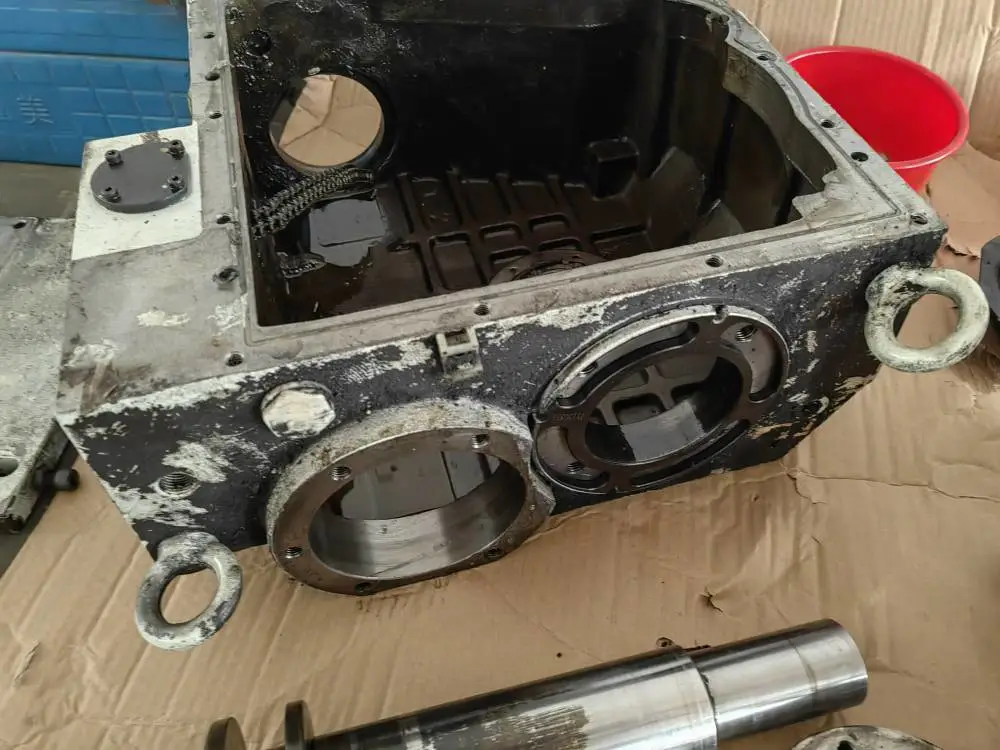

       某工厂使用德大 BT40-24T 刀库，运行两年后出现换刀卡顿。拆开齿轮箱发现润滑油发黑结块，齿轮齿面磨损严重。更换齿轮油并调整定位销后，故障排除。

• 维护建议：每 6 个月检查齿轮油状态，每年清洁定位销并涂抹耐高温润滑脂。

常见故障 2：刀具掉落

故障现象：换刀时刀具从机械手中脱落。

• 原因分析：

• 机械手夹爪弹簧疲劳，夹紧力不足。

• 刀柄清洁不到位，油污导致摩擦力下降。

• 维修案例：
       一台德大 BT50-32T 刀库频繁掉刀，检查发现夹爪弹簧弹力衰减至原力的 60%。更换弹簧组件（零件号：DETA-007-03）后，夹紧力恢复正常。

• 维护建议：每月用酒精清洁刀柄和夹爪，每季度测量弹簧弹力（标准值：35-40N）。

2. 吉辅刀库
代表型号：BT50-40T 链式刀库、B5001-60T 镗铣床刀库
常见故障 1：刀库不转动

故障现象：按换刀键后刀库无反应，电机发热。

• 原因分析：

• 变频器参数错误（如加速时间过短）。

• 链条卡入异物，导致传动受阻。

• 维修案例：
       某企业吉辅 B5001-60T 刀库突然停转，检查发现链条连接处卡入铁屑。清理异物并调整变频器参数（P0.01=15Hz，P0.02=5s）后，刀库恢复运行。

• 维护建议：每周检查链条张紧度（标准垂度：15-20mm），每月清洁链条并涂抹链条专用润滑油。

常见故障 2：机械手无法抓刀

故障现象：刀臂伸出后无法扣住刀具。

• 原因分析：

•



• 刀套定位气缸漏气，导致刀套未完全打开。

• 感应开关位置偏移，未检测到刀套到位信号。

• 维修案例：
       吉辅 BT50-40T 刀库出现抓刀失败，经检查发现刀套定位气缸密封圈老化。更换密封圈并重新校准感应开关后，故障解决。

• 维护建议：每季度检查气缸密封性，每年校准感应开关位置。

1. 沈阳机床刀库
代表型号：VMC855 圆盘刀库（16 刀位）、HTC2050 链式刀库
常见故障 1：刀库回零不准

• 故障现象：刀库原点位置偏移，导致换刀错位。

• 原因分析：

• 编码器电池电量不足，原点数据丢失。

• 机械原点挡块松动。

• 维修案例：
       沈阳 VMC855 刀库回零偏差达 3mm，更换编码器电池（型号：CR2032）并重新设定原点后，定位精度恢复至 ±0.05mm。

• 维护建议：每 2 年更换编码器电池，每月检查挡块紧固情况。

常见故障 2：主轴松刀异常

故障现象：按松刀键后刀具无法从主轴卸下。

• 原因分析：

• 松刀液压缸压力不足（标准压力：4-6MPa）。

• 拉钉长度不符合要求（BT40 拉钉长度应为 45mm）。

• 维修案例：
       沈阳 HTC2050 刀库松刀失败，检测发现拉钉长度仅 42mm，更换标准拉钉后故障排除。

• 维护建议：每次装刀前测量拉钉长度，每半年校准液压系统压力。

2. 大连光洋刀库
代表型号：VGL850 圆盘刀库、HC-630CNC 链式刀库
常见故障 1：刀套上下不到位

故障现象：刀套下降后无法回升，屏幕报 “刀套异常”。

• 原因分析：

•



• 刀套升降气缸导轨磨损，阻力增大。

• 限位开关损坏，信号中断。

• 维修案例：
       大连光洋 VGL850 刀库刀套卡滞，拆开后发现导轨表面有划痕，更换导轨并清洁气缸内壁后，刀套恢复正常。

• 维护建议：每月清洁导轨并涂抹导轨油，每季度检查限位开关灵敏度。

常见故障 2：机械手旋转异响

故障现象：刀臂旋转时发出刺耳噪音。

• 原因分析：

• 凸轮分割器缺油，导致磨损加剧。

• 旋转轴承损坏。

• 维修案例：
       大连光洋 HC-630CNC 刀库异响，检查发现凸轮分割器润滑油干涸。补充润滑油并更换损坏的轴承后，噪音消失。

• 维护建议：每 3 个月检查凸轮分割器油位，每年更换润滑油。

三、通用故障排查与维护技巧

1. 硬件类故障

刀具掉落：检查机械手夹爪磨损（正常间隙≤0.1mm）。测量气压值（标准值：0.4-0.6MPa）。

• 刀库乱刀：

• 重新设定刀库原点参数（如 FANUC 系统参数 #4031）。

• 检查刀套编码是否错位。

2. 电气类故障

电机过载：

• 清理电机散热风扇灰尘。

• 检查电机绕组绝缘电阻（应≥5MΩ）。

• 传感器失灵：

• 用万用表检测传感器信号（正常电压：DC24V）。

• 清洁传感器感应面油污。

•



3. 机械类故障

链条跳齿：

• 调整链条张紧轮（标准垂度：10-15mm）。

• 检查链轮齿面磨损（磨损量＞0.5mm 需更换）。

• 导轨卡顿：

• 用研磨膏修复导轨划痕（粗糙度 Ra≤0.8μm）。

• 调整导轨镶条间隙（标准值：0.02-0.04mm）。

四、维护周期与注意事项

注意事项：

严禁在刀库运行时打开防护门。

• 换刀过程中禁止手动干预机械动作。

• 刀柄清洁需使用专用清洁剂，避免使用含氯溶剂。

Q1：刀库突然断电后如何处理？
A：立即关闭总电源，手动转动刀库齿轮箱方头轴，将刀库转至安全位置，避免刀具碰撞。来电后重新回零。

Q2：机械手夹刀力度如何调整？
A：通过调节夹爪弹簧螺母（顺时针拧紧增***度），并用测力计测量（标准值：35-40N）。

Q3：刀库异响但无报警怎么办？
A：可能是机械部件松动，需检查链条张紧度、轴承间隙、齿轮啮合情况。

Q4：换刀时主轴抖动严重？
A：检查主轴拉刀力（标准值：10-12kN），若不足需调整碟簧预紧力。

Q5：刀库回零后位置偏差大？
A：重新设定原点参数（如三菱系统参数 #1241），并校准挡块位置。

通过以上系统的维护和故障处理方法，可有效降低刀库故障率，延长设备使用寿命。实际操作中建议建立维护档案，记录每次保养和维修细节，便于快速定位历史故障。
