一、产品概述

? ? KYN28-12小型化高压开关柜适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

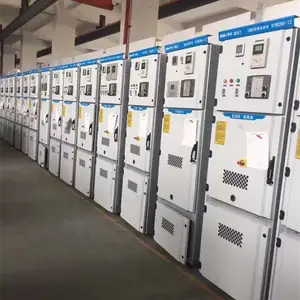

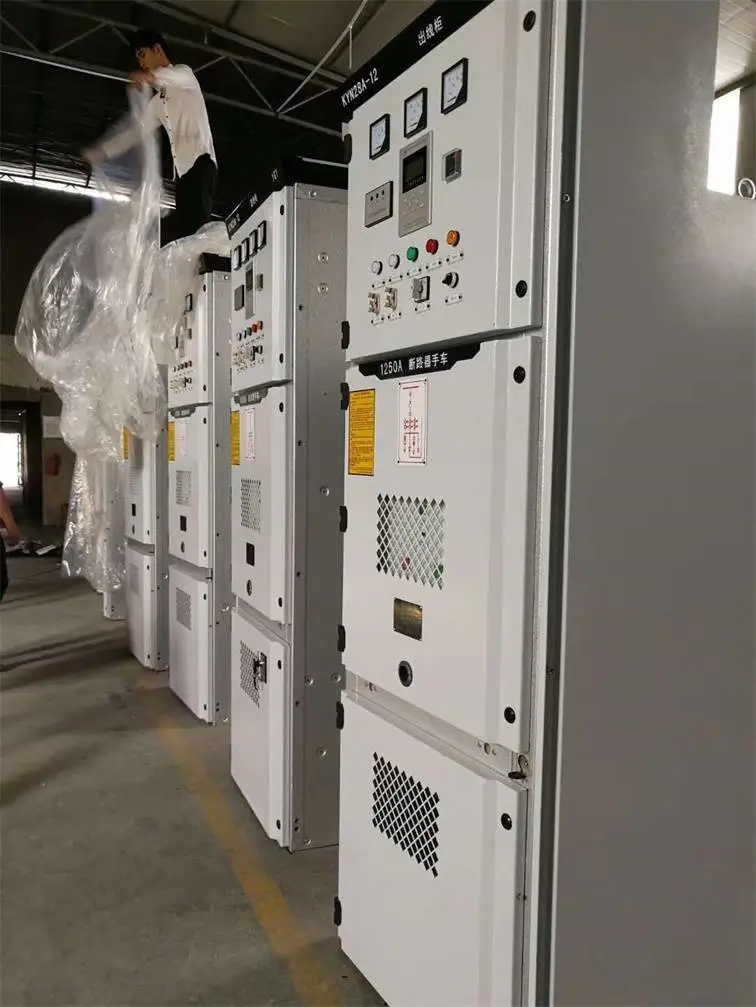

KYN28-12小型化高压开关柜生产厂家

二正常使用条件

2.1周围空气温度：上限+40℃、下限-10℃

2.2相对湿度：日平均不大于95%，月平均值不大于90%

2.3海拔高度：不超过1000m

2.4地震烈度不超过8度

2.5无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

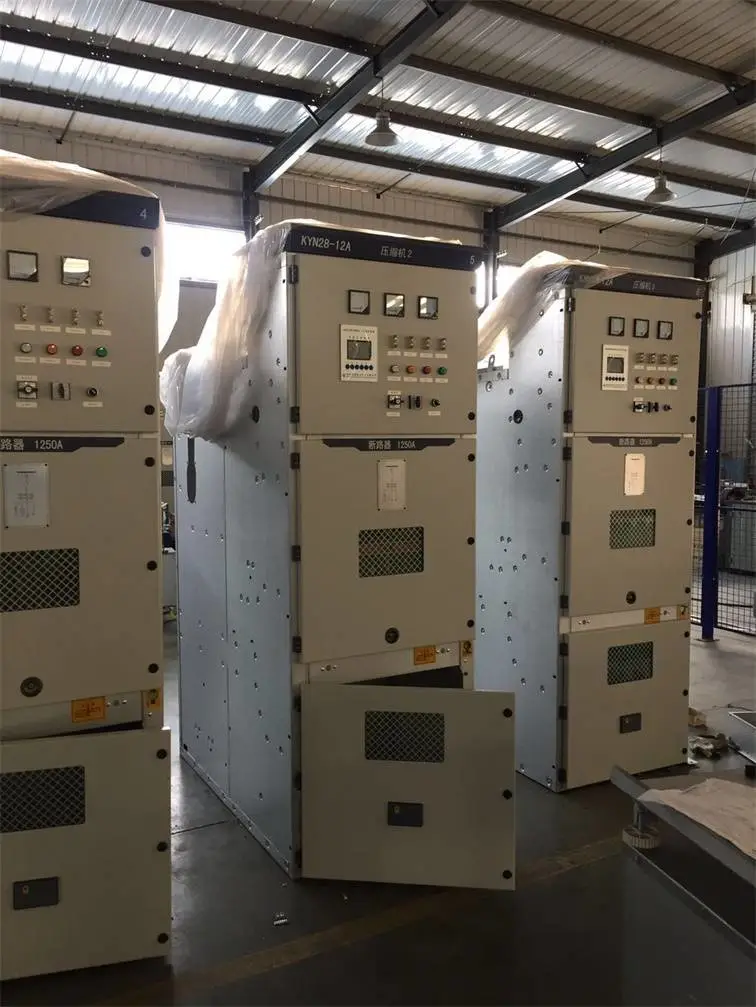

KYN28-12小型化高压开关柜生产厂家

三、安装及调整

柜体单列时，柜前走廊以2．5米为宜，双列布置时，柜间操作走廊以3米为宜。

●按工程需要与图纸将开关柜运至预定位置，10台以上的开关柜排应从中间部位开始。

●开关柜在运输过程中应使用特定的运输具，如吊车或叉车，严禁使用滚筒、橇杠，且严禁将车推入柜体一起搬运，手车只有在柜体安装好以后再推入相应柜内。

●松开母线室顶部泄压盖的螺栓，卸下盖板。

●拆去电缆封板。

●拆去二次线线槽的盖板。

●卸下吊装板及紧固件。

●在以上基础上，一个接一个安装开关柜，安装不平度不得超过2mm。

●当开关柜已完全组合拼装好后可用地脚螺栓将其与基础构件相联或用电焊或基础构件焊牢。

母线的安装

KYN口中置柜中的母线均采用分段矩形母线，在安装时必须按照下列步骤进行：

●可清洁干燥的软布将母线擦试干净，检查热缩管或硫化涂覆表面是否有缺陷，在连接部位涂上导电膏或中性凡士林。

●一个接一个柜地安装母线，将母线和对应的分支母线连接在一起，栓接时应插入合适的垫块，用螺栓拧紧。

中置柜接地装置的安装。

●将各柜的接地母线连接在一起。

●在柜内连接所有需要接地的引线。

●将基础构件与接地连接起来，超过10台以上的必须有两个以上的接地线。

电缆的安装

●按电缆施工规范制作电缆头并将其与柜内接线端连接。

●用电缆夹将电缆固定在电缆封板上，并紧固电缆封板。

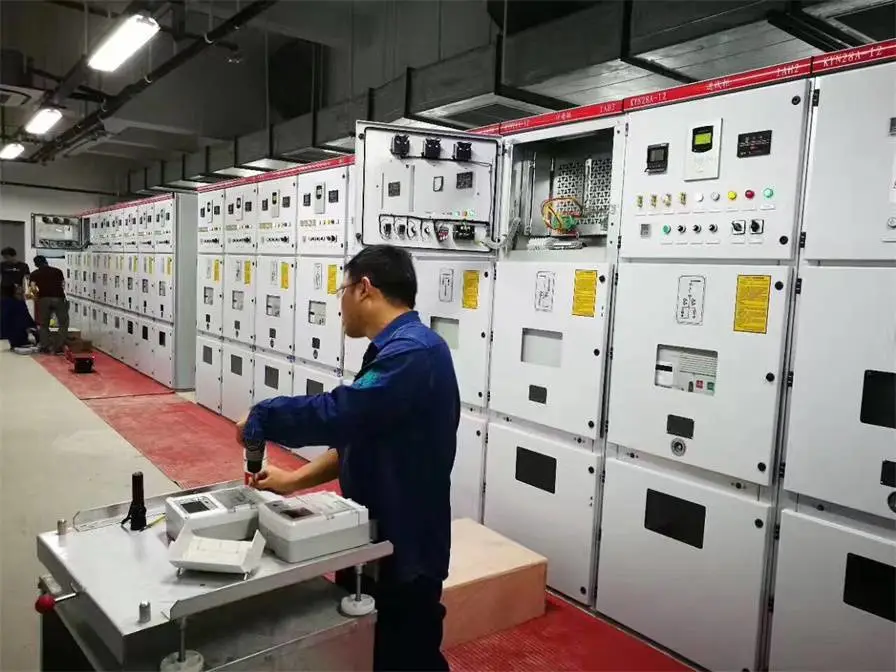

开关柜安装结束后的检查

●当开关柜安装就位后，清除柜内的灰尘杂物，然后检查坚固螺栓有无松动，接线有无脱落，将断路器在柜内推进拉出并进行分合闸操作，观察有无异常。对表计进行校零，根据线路图检查二次接线是否正确。检查联锁是否有效。

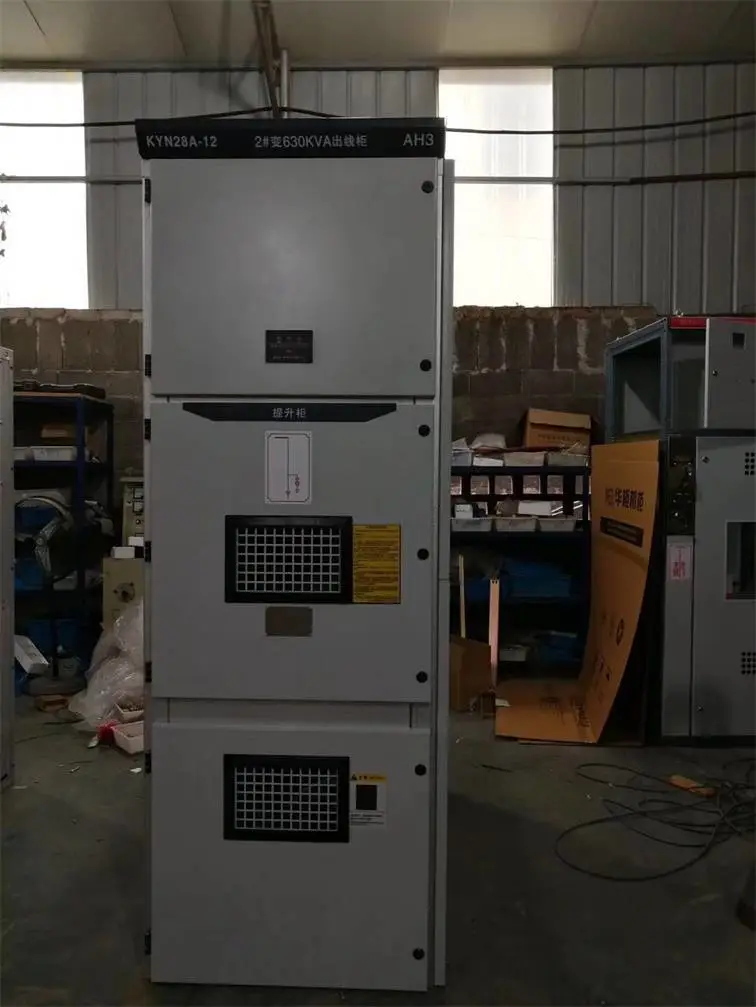

KYN28-12小型化高压开关柜生产厂家

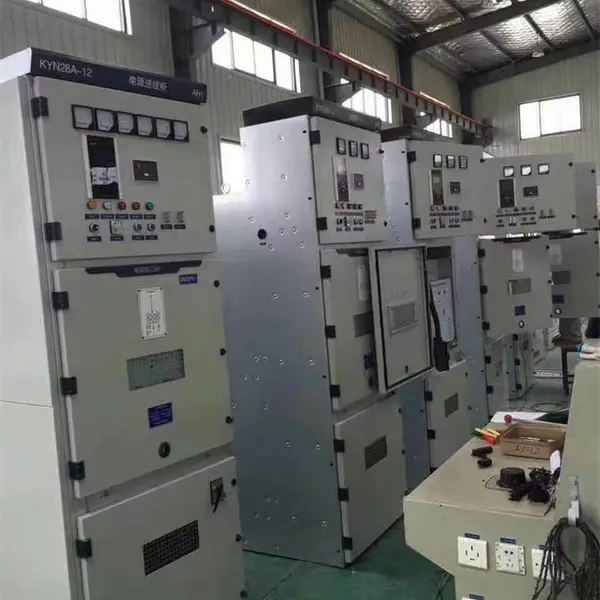

四、本柜型具有以下特色：

（1） 柜体宽度650mm，结构紧凑，节省空间，外观新颖精致；

（2） 前后门均为凹凸门，比平板门强度更强，流线形外表，更显美观大方；

（3） 前后眉头由激光机专业切割而成，字样清晰；

（4） 后门置有隐藏式闭锁机构，具有可靠的五防功能。

5） 可耐受内部故障电弧；

（6） 采用覆铝锌板，框架无焊点，柜体精度高、抗腐蚀、重量轻、强度高、零件通用性强；

（7） 面板装有观察窗，可观察室内元件的工作状态；

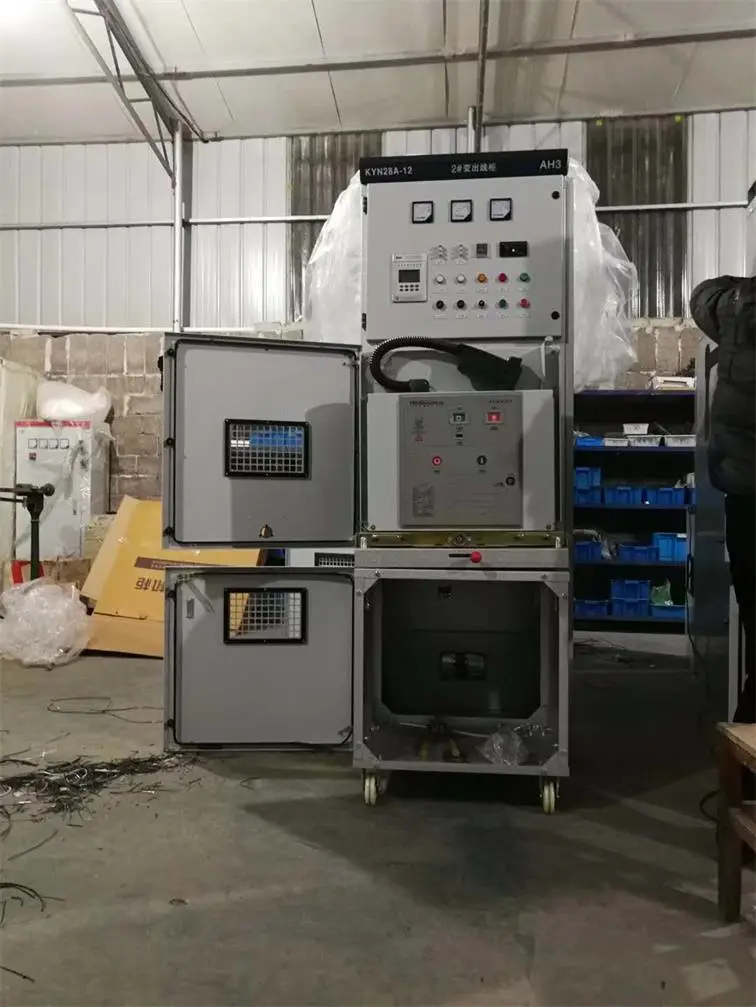

（8） 由专用运载车运送手车，操作轻便、灵活；

（9） 闭门电动/手动操作断路器；

（10） 各高压室均有泄压通道，确保人身安全。

（11） 功能齐全的手车， 手车互换性，具操作轻巧，动作平稳;
