产品用途:

  ZW7-40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

  产品根据使用条件可分为普通型、防污型及高原型。

  符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

产品主要部件的结构简述

该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。

本产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用于保护。根据客户需要，可安装100：5，200：5，400：5，800：5，1000：5，1600：5的电流互感器。

操动机构及连杆装在机构箱内，机构箱为防水型，为防止箱体内电器控制元件受潮，机构箱内装有电加热器。

传动机构，包括绝缘拉杆，拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。

产品的维护检修及贮存

本产品才用干式，因此维护很简单：运行时定期检查，主要检查瓷套有无破损及严重赃污，机构是否政策，紧固螺母是否松动，断路器有无异常声响，如发现问题，应退出运行及及时维修。断路器长期不运行时，亦应进行定期检查和维护，避免发生严重锈蚀，受潮等不良现象。

产品每5年进行一次小检，主要检查机构部分运动件的磨损情况，在活动部位注入一些润滑油；产品的贮存年限为20~25年。

在断路器的常规检查期间，需要对传动部分进行润滑。

开距和超程的测量，打开断路器中部铝支架的六孔盖板，测量开距，超程示意图。合分时测出H=H1-H2为断路器的开距，h=h1-h2为断路器超程。调节H的长度要松开绝缘拉杆的螺母，调节联接头，调节接头的长短，可调整超程。测量完后，把盖板放回到铝支架上用螺栓固定紧。

订货须知

订货时要说明产品的型号，名称，数量，开断电流，额定电流，所配电流互感器电流比，使用场合，到站及所配操动机构。

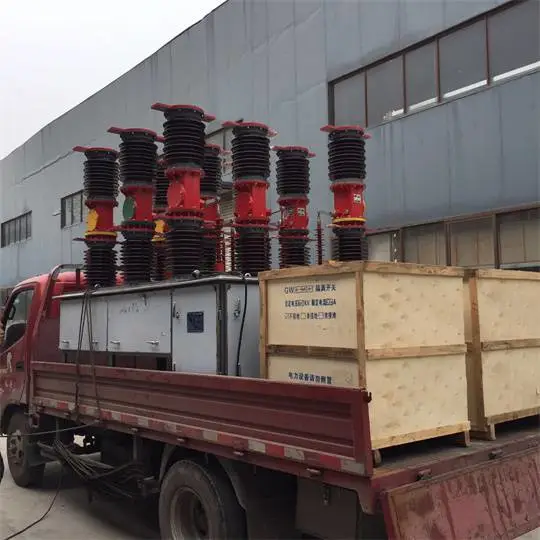

 ZW7-40.5KV型户外真空断路器

随机文件

产品合格证       1份

安装使用说明书   1份

装箱单           1份
