产品详情
本公司生产销售电动执行器及其配件。因产品涉及到规格、型号、运费等内容，故价格不能准确的标明，实际价格以在线客服报价为准，希望各位亲们谅解!

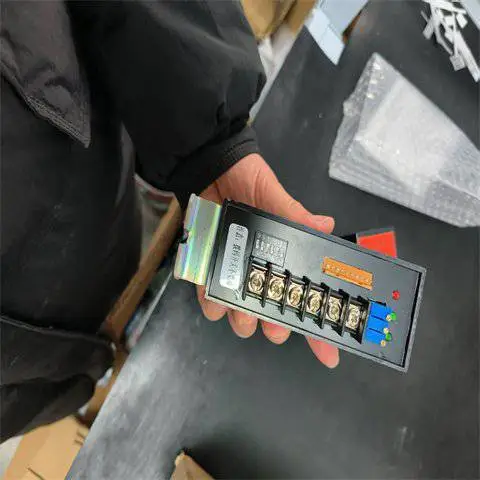

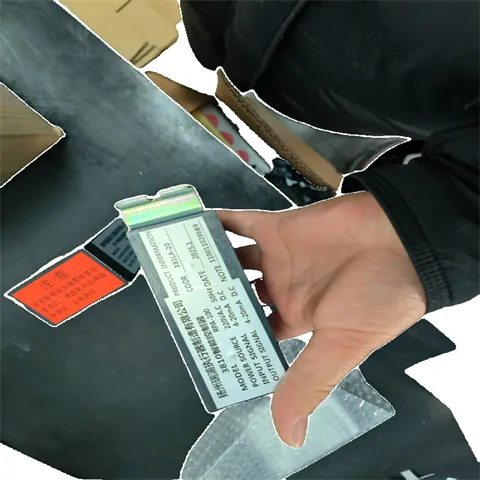

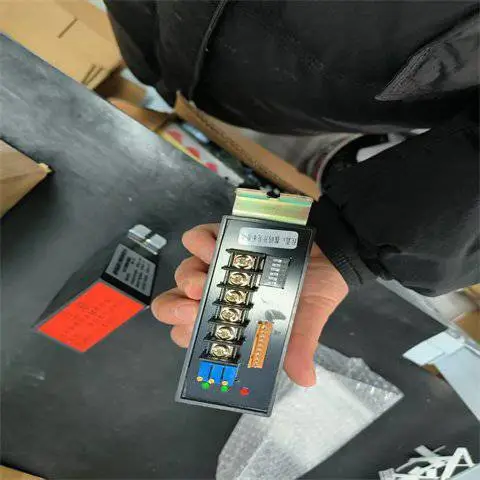

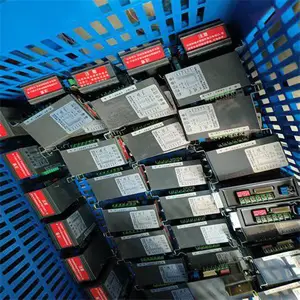

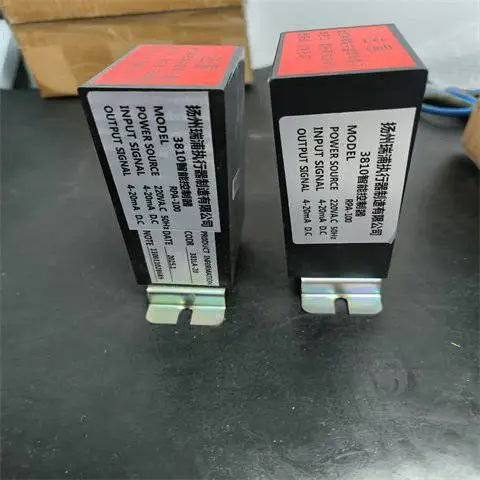

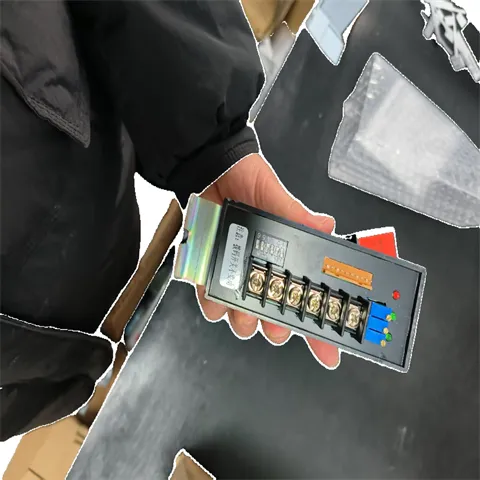

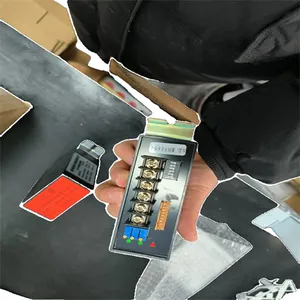

3810智能控制器RPA-100控制模块 RPC-101 详细说明
一.控制模块安装注意事项：
◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，
方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻。
◆更换接线时，请务必切断电源以后再进行接线操作！
◆在更换、安装前请确认模块状态开关是否正确。（状态开关2，5，6合上，1，3，4
断开为正确状态）。
◆接线请严格按照模块接线指示标签进行接线，严禁接错线！

◆请准确调整零点、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，
可以不调整）
◆请务必近距离调试运行正常以后，再安装外罩！
◆请确认现场有无高温情况，如有高温请进行隔热处理！
◆调试过程中，如遇电机爬行、反馈跟踪不灵情况，请检查机械、电机是否老化！
◆调试过程中，如遇电机震荡、失控，请确认十芯插针连接线是否连接良好、反馈电位
器是否损坏、电机是否老化！
◆如遇有故障无法排除，请及时与销售人员沟通！

3810智能控制器RPA-100控制模块 RPC-101 详细说明
输入信号状态设定：
1.当输入信号为D-20mA时，将开关6向右拨至ON
2.当输入信号为DC1-5V时，将开关6向左拨至OFF

堵转保护动作设定：
1.拨码开关5拨至ON时，发生堵转时，执行器会反方向运转一次以自动解除堵转
2.拨码开关5拨至OFF时，发生堵转时直接关闭电机电源并报警进入保护状态

断信号动作设定：
1.“全开状态”:将开关3向右拨至ON，开关4向左拨至OFF，此时当输入信号断开时，执行器输出轴逆时针旋转到限位开关动作为止，阀芯处于“全开”位置
2.“全关状态”：将开关4向右拨至ON，开关3向左拨至OFF，此时当输入信号断开时，执行器输出轴顺时针旋转到限位开关动作为止，阀芯处于“全关”位置
3.“保持状态”：将开关3、4向左拨至OFF，此时当输入信号断开时，执行器输出轴停止旋转阀芯保持当前位置
正作设定：
1.“正动作状态”：将开关1向右拨至ON，将开关2向左拨至OFF，此时随着输入信号增大，输出轴顺时针旋转（关闭阀芯）；随着输入信号减小，输出轴逆时针旋转（开启阀芯）
2.“作状态”：将开关1向左拨至OFF,将开关2向右拨至ON，此时随着输入信号增大，输出轴逆时针旋转（开启阀芯）；随着输入信号减小，输出轴顺时针旋转（关闭阀芯）

一.控制模块安装注意事项：
◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，
方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻。
◆更换接线时，请务必切断电源以后再进行接线操作！
◆在更换、安装前请确认模块状态开关是否正确。（状态开关2，5，6合上，1，3，4
断开为正确状态）。
◆接线请严格按照模块接线指示标签进行接线，严禁接错线！

◆请准确调整零点、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，
可以不调整）
◆请务必近距离调试运行正常以后，再安装外罩！
◆请确认现场有无高温情况，如有高温请进行隔热处理！
◆调试过程中，如遇电机爬行、反馈跟踪不灵情况，请检查机械、电机是否老化！
◆调试过程中，如遇电机震荡、失控，请确认十芯插针连接线是否连接良好、反馈电位
器是否损坏、电机是否老化！
◆如遇有故障无法排除，请及时与销售人员沟通！

3810智能控制器RPA-100控制模块 RPC-101 详细说明
输入信号状态设定：
1.当输入信号为D-20mA时，将开关6向右拨至ON
2.当输入信号为DC1-5V时，将开关6向左拨至OFF

堵转保护动作设定：
1.拨码开关5拨至ON时，发生堵转时，执行器会反方向运转一次以自动解除堵转
2.拨码开关5拨至OFF时，发生堵转时直接关闭电机电源并报警进入保护状态

断信号动作设定：
1.“全开状态”:将开关3向右拨至ON，开关4向左拨至OFF，此时当输入信号断开时，执行器输出轴逆时针旋转到限位开关动作为止，阀芯处于“全开”位置
2.“全关状态”：将开关4向右拨至ON，开关3向左拨至OFF，此时当输入信号断开时，执行器输出轴顺时针旋转到限位开关动作为止，阀芯处于“全关”位置
3.“保持状态”：将开关3、4向左拨至OFF，此时当输入信号断开时，执行器输出轴停止旋转阀芯保持当前位置
正作设定：
1.“正动作状态”：将开关1向右拨至ON，将开关2向左拨至OFF，此时随着输入信号增大，输出轴顺时针旋转（关闭阀芯）；随着输入信号减小，输出轴逆时针旋转（开启阀芯）
2.“作状态”：将开关1向左拨至OFF,将开关2向右拨至ON，此时随着输入信号增大，输出轴逆时针旋转（开启阀芯）；随着输入信号减小，输出轴顺时针旋转（关闭阀芯）

一.控制模块安装注意事项：
◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，
方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻。
◆更换接线时，请务必切断电源以后再进行接线操作！
◆在更换、安装前请确认模块状态开关是否正确。（状态开关2，5，6合上，1，3，4断开为正确状态）。
◆接线请严格按照模块接线指示标签进行接线，严禁接错线！

◆请准确调整零点、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，
可以不调整）
◆请务必近距离调试运行正常以后，再安装外罩！
◆请确认现场有无高温情况，如有高温请进行隔热处理！
◆调试过程中，如遇电机爬行、反馈跟踪不灵情况，请检查机械、电机是否老化！
◆调试过程中，如遇电机震荡、失控，请确认十芯插针连接线是否连接良好、反馈电位
器是否损坏、电机是否老化！
◆如遇有故障无法排除，请及时与销售人员沟通！

输入信号状态设定：1.当输入信号为D-20mA时，将开关6向右拨至ON2.当输入信号为DC1-5V时，将开关6向左拨至OFF

堵转保护动作设定：
1.拨码开关5拨至ON时，发生堵转时，执行器会反方向运转一次以自动解除堵转
2.拨码开关5拨至OFF时，发生堵转时直接关闭电机电源并报警进入保护状态

断信号动作设定：
1.“全开状态”:将开关3向右拨至ON，开关4向左拨至OFF，此时当输入信号断开时，执行器输出轴逆时针旋转到限位开关动作为止，阀芯处于“全开”位置
2.“全关状态”：将开关4向右拨至ON，开关3向左拨至OFF，此时当输入信号断开时，执行器输出轴顺时针旋转到限位开关动作为止，阀芯处于“全关”位置
3.“保持状态”：将开关3、4向左拨至OFF，此时当输入信号断开时，执行器输出轴停止旋转阀芯保持当前位置
正作设定：
1.“正动作状态”：将开关1向右拨至ON，将开关2向左拨至OFF，此时随着输入信号增大，输出轴顺时针旋转（关闭阀芯）；随着输入信号减小，输出轴逆时针旋转（开启阀芯）
2.“作状态”：将开关1向左拨至OFF,将开关2向右拨至ON，此时随着输入信号增大，输出轴逆时针旋转（开启阀芯）；随着输入信号减小，输出轴顺时针旋转（关闭阀芯）
