60KWpv模拟器光伏模拟器吉事励600V120A太阳能模拟电源仿真

产品概述

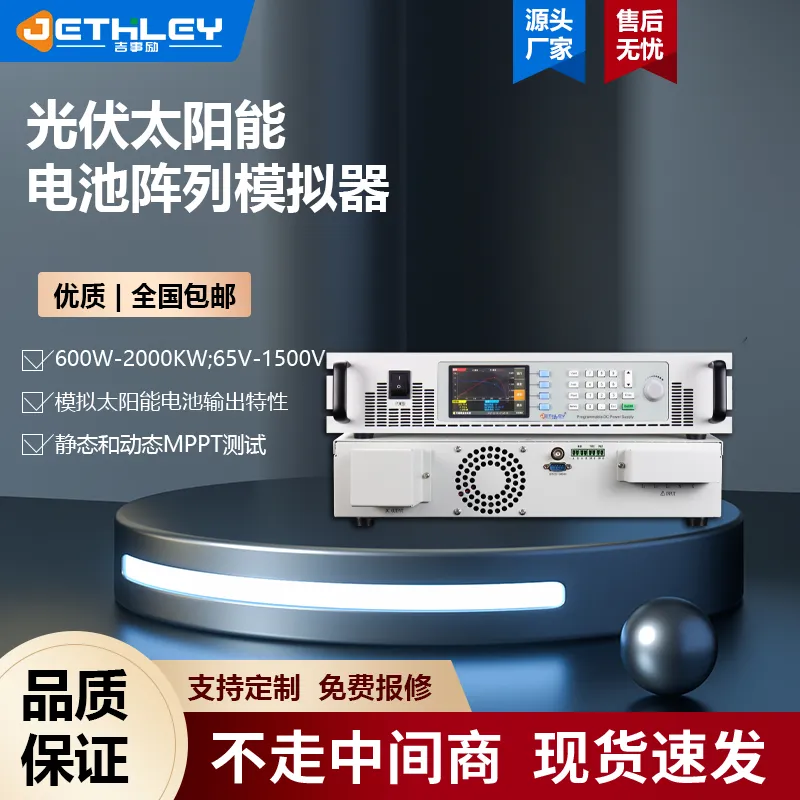

PVS1000D系列太阳能电池整列模拟器(又名太阳能电池I-V模拟器）是采用全桥移相软开关技术,ARM、DSP双CPU控制、16bit高速ADC快速准确测量,高速DSP进行PID运算,直接输出PWM，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性,可模拟不同光照和温度下I-V曲线，模块化设计，电源输出的***、低纹波、电压电流动态响应速度快，且***达93%,符EN50530/Sandia/CGC-GF004标准；产品主要光伏逆变器研发及测试,微网系统集成.

产品特点

◇功率容量可:600W--1500kW ；

◇可模拟太阳能电池板输出特性；

◇可模拟不同光照和温度下I-V曲线；

◇通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性；

◇可模拟太阳能电池板被遮罩时的I-V曲线；

◇可测试静态和动态下的MPPT情况，MPPT工作点实时显示于上位机软件上；

◇具有恒功率模式,具有恒内阻模式，对内阻进行设定；

◇具有强大的图形化上位机软件；

◇稳压精度高、纹波电压低；

◇采用16bit高速ADC,快速准确测量；

◇采用ARM、DSP双CPU控制；

◇应用全桥移相软开关技术；

◇动态稳定性用Matlab仿真优化；

◇采用高速DSP进行PID运算,直接输出PWM；

◇变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性；

◇快速存储9组数据（电压，电流，功率）；

◇具有过压、过流、过温、短路保护功能；

◇电压、电流、时间设定，数字式按键输入，准确度高；

◇具有RS232C通讯接口（RS485,GPIB为可选）；

◇产品通过CE认证；

◇符合EN50530/Sandia/CGC-GF004标准.

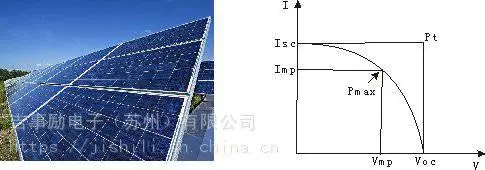

太阳能电池阵列的特性

◇太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于，太阳能电池的输出曲线是圆滑的曲线，而标准电源输出曲线是矩形;确定太阳能电池输出曲线的主要参数有：Voc开路电压，Isc短路电流和Pmax峰值功率;

◇当光伏阵列输出电压比较小时，随着电压的变化，输出电流变化很小，光伏阵列类似为一个恒流源；当电压超过一定的临界值继续上升时，电流急剧下降，此时的光伏阵列类似为一个恒压源。光伏阵列的输出功率则随着输出电压的升高有一个输出功率至高点。至高功率跟踪器的作用是在温度和辐射强度都变化的环境里，通过改变光伏阵列所带的等效负载，调节光伏阵列的工作点，使光伏阵列工作在输出功率至高点;

◇太阳能电池阵的IV特性曲线和输出功率之间的关系对用户很重要，因为逆变器会在峰值功率点把大部分能量回馈给电网;随着输出功率的增加，太阳能电池阵通并联来得到更大功率。如果这些阵上的阴影的情况不同，其输出曲线的扭曲程度也会不一样，这样就需要更复杂的公式来计算输出曲线;

◇通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性;

填充因子是指至高输出功率与开路电压和短路电流乘积的比值,是评价太阳能电池的一个重要参数而各

种太阳能电池的FF也有不同个规格，而PVS1000D太阳能电池模拟器，具备模拟各种不同太阳能电池的

输出特性

◇普通模式

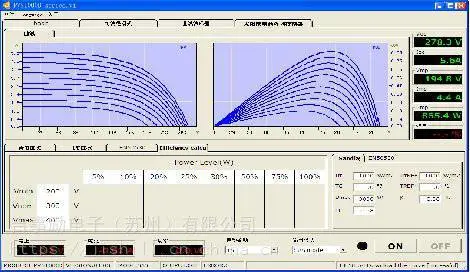

◇静态MPPT测试

静态MPPT效率反应的是在给定静态PV组建的IV特性曲线上，逆变器调节追踪*大功率点

的精度.在此界面编辑好的IV曲线,EN50530模式下，依据规定的测试条件，使用光伏模拟

器模拟每个对应的IV特性曲线,且在每一特性曲线下等MPPT追踪稳定后进行测试.

◇动态MPPT测试

动态MPPT效率反应的是在外界环境条件变化时逆

变器动态跟踪光伏阵列大功率点的精度。

辐照强度里的***比表示的是以标准测试条件(STC)

为参照的,即***百与环境温度25℃、辐照度1000W/㎡.

◇遮罩下I-V曲线测试

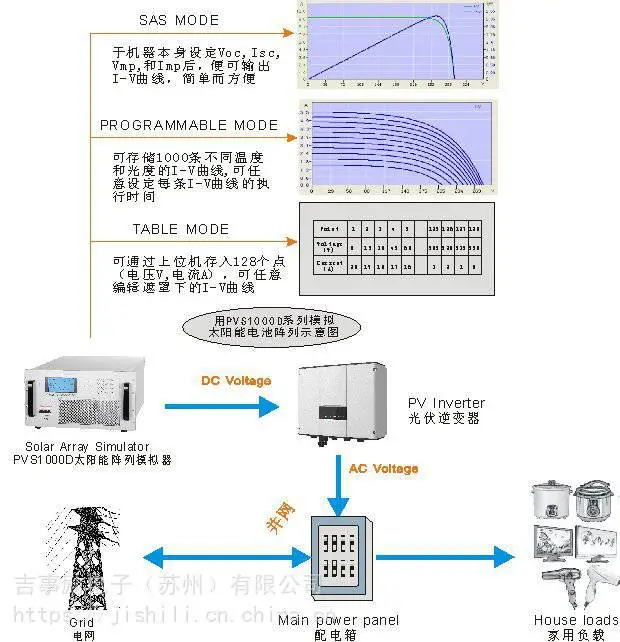

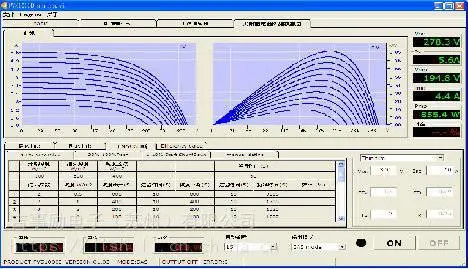

用户可利用Table模式去编辑各种各样的I-V曲线，将编辑好的I-V曲线数据保存并通过上位机

导入到机器内，可存储I-V曲线1000条，且每条I-V曲线由128个点的组成，每个点由电压和电

流组成。利用此功能用户可方便编辑各种曲线，例如因天气季节的变化出现温度、照度、云遮、

下雨下雪而影响输出的I-V曲线，此功能可测试光伏逆变器在遮罩下的I-V曲线追踪情况。

产品应用

◇LED、节能灯等灯具测试及老化

◇开关电源、电源适配器

◇光伏、逆变器测试老化

◇航空航天、******

◇电动车电机、控制器、直流马达测试及老化

◇电容器、电阻、继电器、晶体管、传感器等电子器件

◇电解、电镀、腐蚀铝箔加工等 液晶屏、触摸屏等显示器

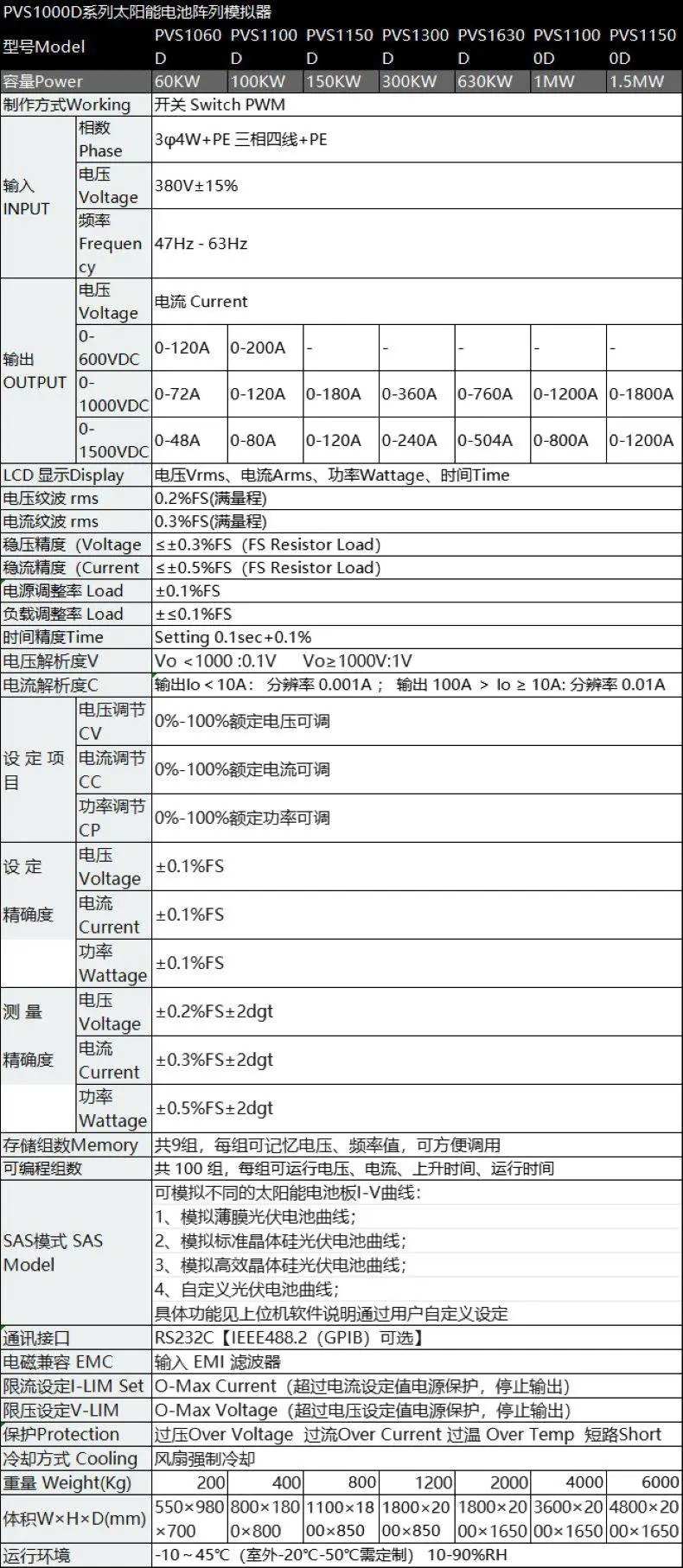

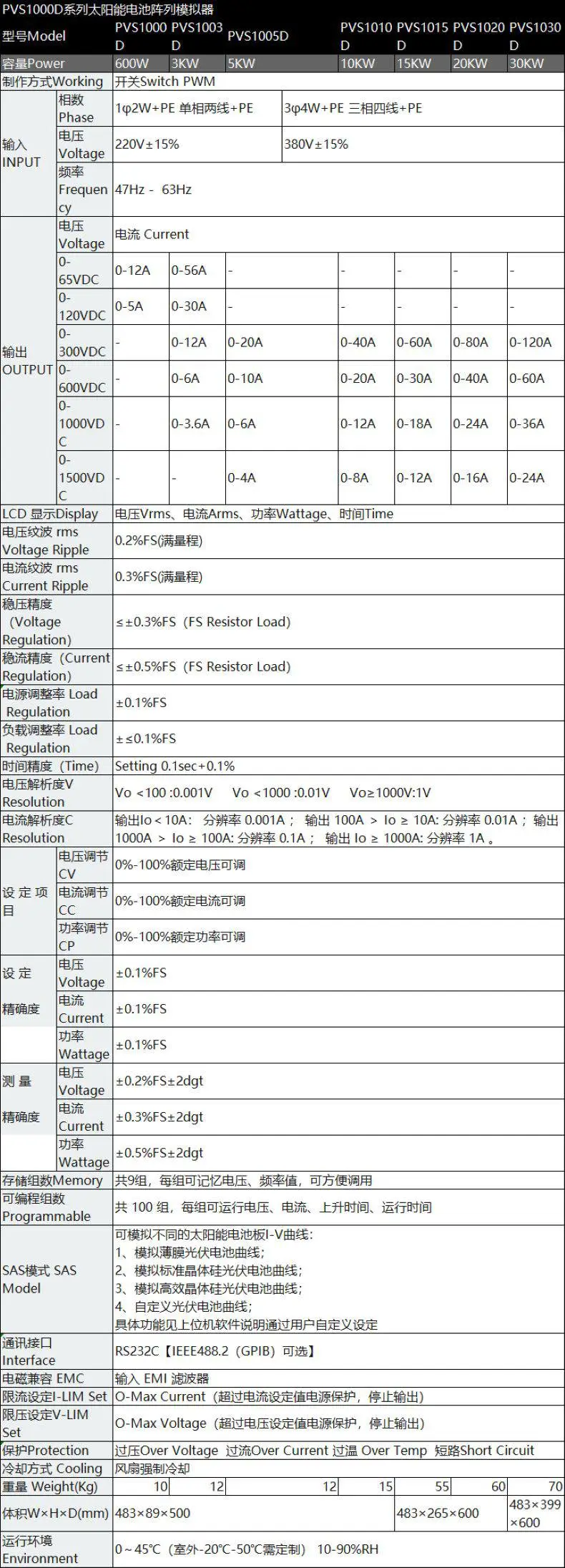

产品规格
