【适用范围】：

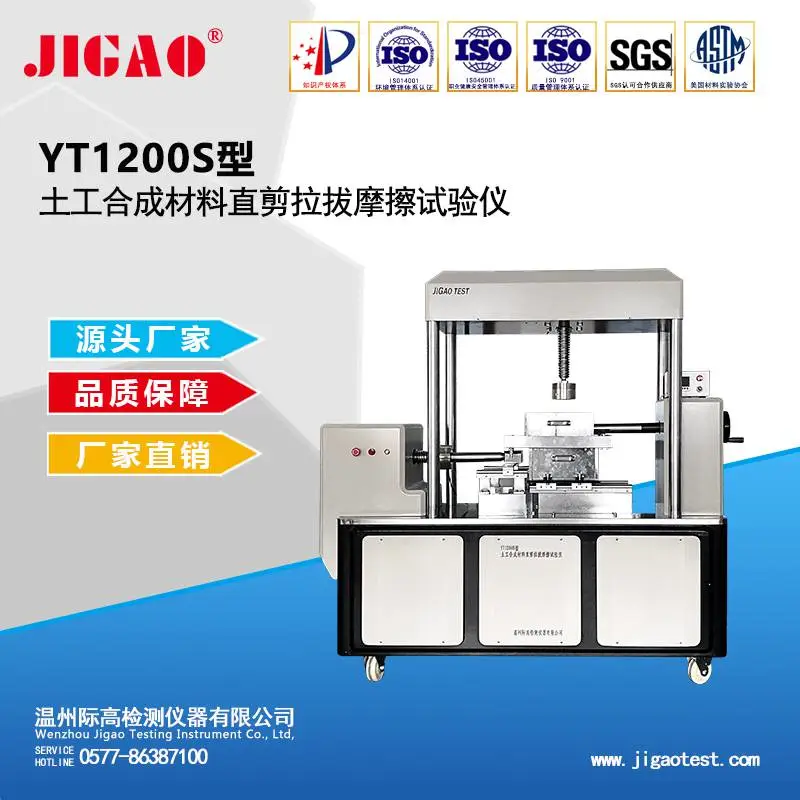

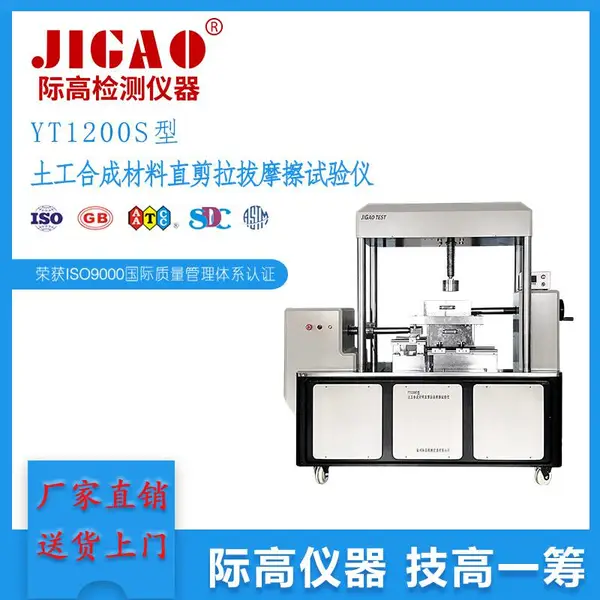

土工合成材料直剪拉拔摩擦仪用于各种土工合成材料与土石料之间的直剪摩擦试验和土内土工合成材料与周围土体拉拔阻力的摩擦试验。

【符合标准】：

 JTG E50-2006  T1129公路工程土工合成材料试验规程 直剪摩擦特性试验
JTG E50-2006  T1130公路工程土工合成材料试验规程 拉拔摩擦特性试验
SL235-2012 土工材料水利测试规程
GB/T17635.1土工布及其有关产品 摩擦特性的测定

【仪器特性】：

1.本机一机多用，既能做土工材料的直剪摩擦试验，又能测试土工材料的拉拔摩擦试验。

2.采用微机伺服控制法向力动态测试系统，法向力测试单位：Mpa，Kpa, kgf/mm? ,N/mm? ,N/cm?可选，可直接显示力值和面积等数据;

3.测试程序上把剪应力直接转换为千帕，无需人工换算，法向力以及剪切力均采用伺服驱动系统，动态荷载调节系统，测试数据***。

4.采用全不锈钢工作台面，易于清洁整理，有效防止土壤颗粒进入仪器内部。

5.配置JIGAOTEST专家测试软件，软件具有国家检验检测机构出具的软件检测报告证书。

6.高速动态数据采集，更为客观地反映出材料的力学性能；

7.RM32位工业级单片机控制，十六位A/D转换器，抗干扰性能强、数据传输快；

8.计算机处理报表、图形、屏幕显示或打印输出

9.操作软件系统功能：仪器可与PC机联机：记录试验全过程，实时显示曲线图、剪切力力、拉拔力等数据和曲线图。
【技术参数】：

1、应力范围：50KN

2、测力精度：≤±0.02%F.S
3、公路标准剪切盒尺寸： 300×300×150mm
      拉拔试验箱尺寸：250×200×200mm

水利标准剪切盒尺寸： 80×80mm （ 上下盒 ）

拉拔试验箱尺寸：400×250×250mm

4、位移行程：200mm
5、位移分辨率：0.001mm
6、剪应力精度：±0.02%

7、控制系统：采用微机伺服控制力值动态测试系统

8、法向力载荷：伺服ARK106动态载荷技术

9、法向力测试单位：Mpa,Kpa,kgf/mm? ,N/mm? ,N/cm?可选
10、伺服载荷法向力范围：0-400KPa
11、法向力精度：1KPa
12、伺服调速范围：0.1-50mm/min

13、打印输出：直剪力和法向力同屏显示，曲线图、剪切力、拉拔力等形式打印结果
14、电源电压：220V（50HZ±1%）

15、尺寸：1600*600*1750mm

16、重量：550KG

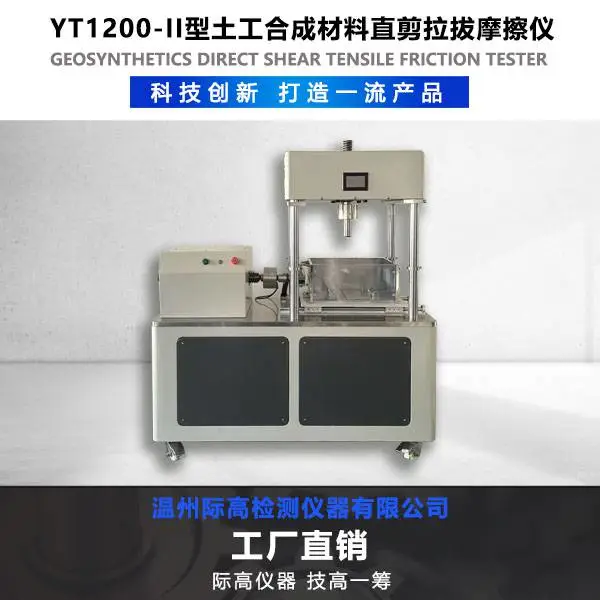

【技术参数】：

1、应力范围：50KN

2、测力精度：≤±0.02%F.S
3、公路标准剪切盒尺寸：300×300×150mm

拉拔试验箱尺寸：250×200×200mm

水利标准剪切盒尺寸：80×80mm （ 上下盒 ）

拉拔试验箱尺寸：400×250×250mm

4、位移行程：200mm
5、位移分辨率：0.001mm

6、采样频率：2500次/秒

7、调速范围：0.1-50mm/min
8、剪应力精度：±0.5%

9、法向力范围：0-200KPa

10、法向力测试单位：Mpa、Kpa、kgf/mm?、N/mm?、N/cm?等多种单位可选

11、打印输出：直剪力和法向力同屏显示，曲线图、剪切力力、拉拔力等形式打印结果

12、法向力调节方式：电动控制
13、法向力精度：1KPa

14、计算机处理报表、图形、屏幕显示或打印输出

15、操作软件系统功能：仪器可与PC机联机：记录试验全过程，实时显示曲线图、剪切力力、拉拔力等数据和曲线图。

16、本机一机多用，既能做土工材料的直剪摩擦试验，又能测试土工材料的拉拔摩擦试验
17、电源电压：220V

18、外形尺寸：1300*600*1700mm

19、重量：450KG

【标准配置】：

1. 主机一台

2. 公路标准上下直剪盒各一套；

3. 拉拔试验箱一副；

4. 50KN、20KN传感器各一只；

5. 专用电脑测试软件一套；

6. 电脑及打印机各一台；

7. 随机工具及附件资料一套。
