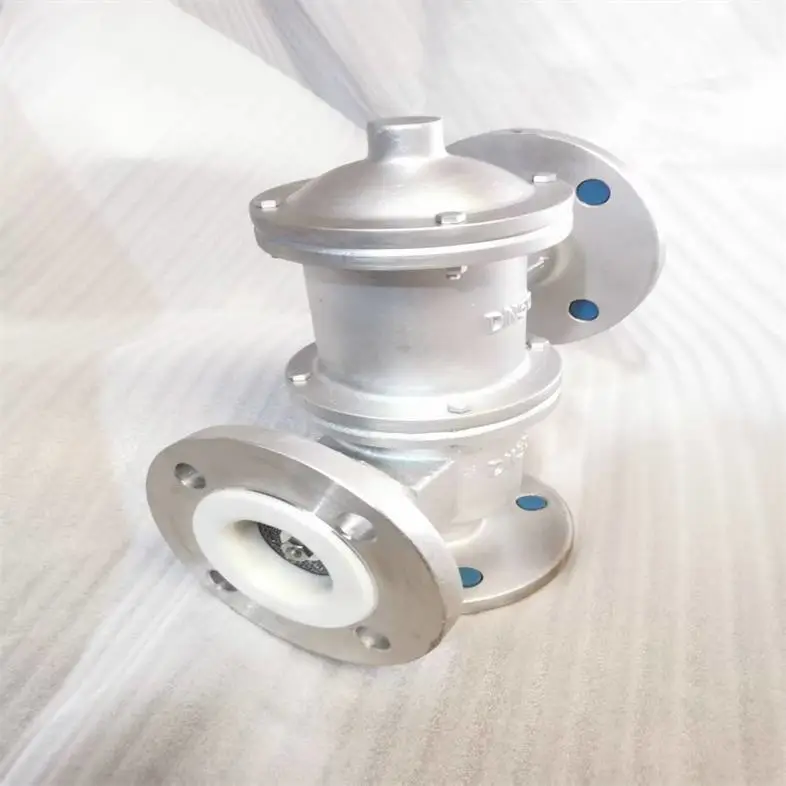

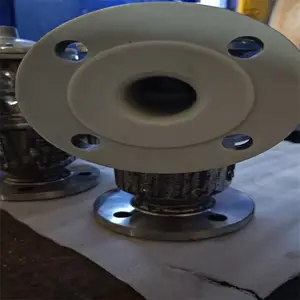

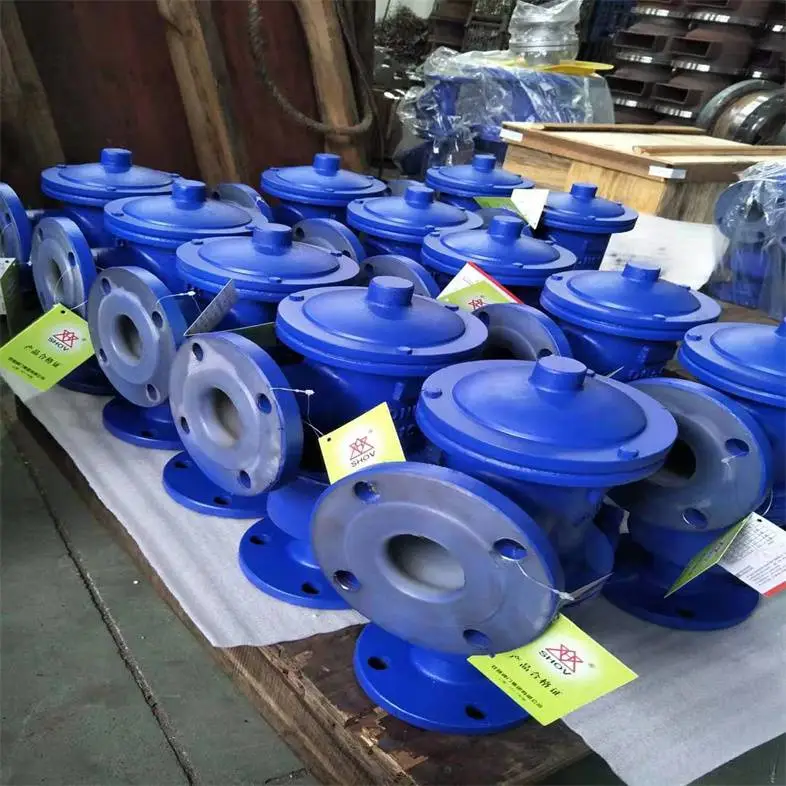

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀

HX2、HXF2不锈钢带双接管呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。不锈钢带双接管呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。

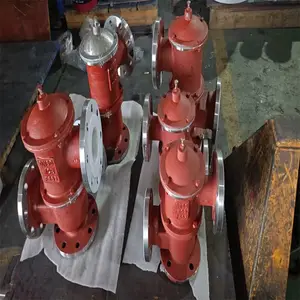

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀产品规范

根据***《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到的运行效果，再多方面考虑一些客观的因素即可。不锈钢带双接管呼吸阀就是其中一个受市场欢迎的产品，不锈钢带双接管呼吸阀在系统中起安全保护作用。在实际应用时，应根据实际需要选择其特性类型，并根据排气量选择其通径为方案。带双接管(阻火)呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀产品作用

HXF2不锈钢带双接管呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。带双接管(阻火)呼吸阀也适用于可回收气体储罐，如有氮气封顶储罐，它可直接从氮气罐内吸入氮气，也可接储罐内的废氮回收，真正做到了高效、节能、环保。带双接管(阻火)呼吸阀还具备对储罐内外压力进行自动调节的作用，该阀可代替氮封装置。

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀产品特点

HXF2不锈钢带双接管呼吸阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良。壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。

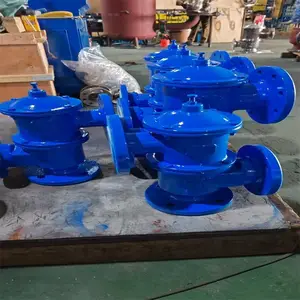

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀

▍ HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀呼吸阀功能和标准

在正常状态下，呼吸阀充当密封角色。然而，在特定情境下，它的功能会启动：

(1) 当储罐向外排放物料时，呼吸阀会开始吸入空气或氮气，为罐内补充气体。

(2) 往储罐内注入物料时，呼吸阀则将罐内多余气体排出至罐外。

(3) 由于季节变换等外部因素导致罐内物料蒸汽压发生变化时，呼吸阀会相应地呼出蒸汽或吸入空气/氮气，以平衡罐内压力，此现象通常被称为热效应。

(4) 一旦发生火灾，储罐内液体因呼出气体受热而急剧蒸发，此时呼吸阀会持续向罐外呼出气体，旨在防止储罐因过度压力而受损。

(5) 在其他工作状况下，例如挥发性液体的加压输送、内外部传热装置的反应以及操作失误等，呼吸阀都会根据需要呼出或吸入气体，以维护储罐的压力平衡，避免其因超压或超真空而受损。

呼吸阀在各个领域都有其特定的应用，因此也制定了相应的标准。常用的标准包括：SY/T 0511.1-2010《石油储罐附件 ***部分：呼吸阀》、TB/T 3319-2013《铁道罐车用呼吸式安全阀》、QC/T 1064-2017《道路运输易燃液体危险货物罐式车辆 呼吸阀》，以及DIN EN 14595-2016《危险品运输罐 罐的操作装置 压力和真空呼吸阀》等。这些标准为呼吸阀的设计、制造、测试和使用提供了明确的指导和规范，确保其能够安全、有效地发挥其功能。

.HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀呼吸阀的性能参数

呼吸阀主要技性能参数是：设定开启压力（也称整定压力）、全开启压力、超压值、回座压力、泄漏量、通气量等。

3.1设定开启压力

是呼吸阀开启的压力。

3.2全开启压力

是呼吸阀阀盘全开启时的压力。

3.3超压值

超压值是呼吸阀从开启到达到全开启需要的压力增值。超压值一般用压力增值和设定开启压力的***比表示。采用低超压值10%的呼吸阀，可以提高呼吸阀设定开启压力（整定压力），减少呼吸阀开启频率，减少呼吸阀的排放。

3.4回座压力

回座压力是指呼吸阀开启后重新密封的压力值。

3.5泄漏量

T/CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》表C.1和C.2对泄漏量进行了规范。

3.6通气量

SY/T0511《立式圆筒形钢制焊接储罐附件》要求，呼吸阀应进行通气量试验并提供呼吸阀通气量图。阻火呼吸阀应整体进行通气量测试。

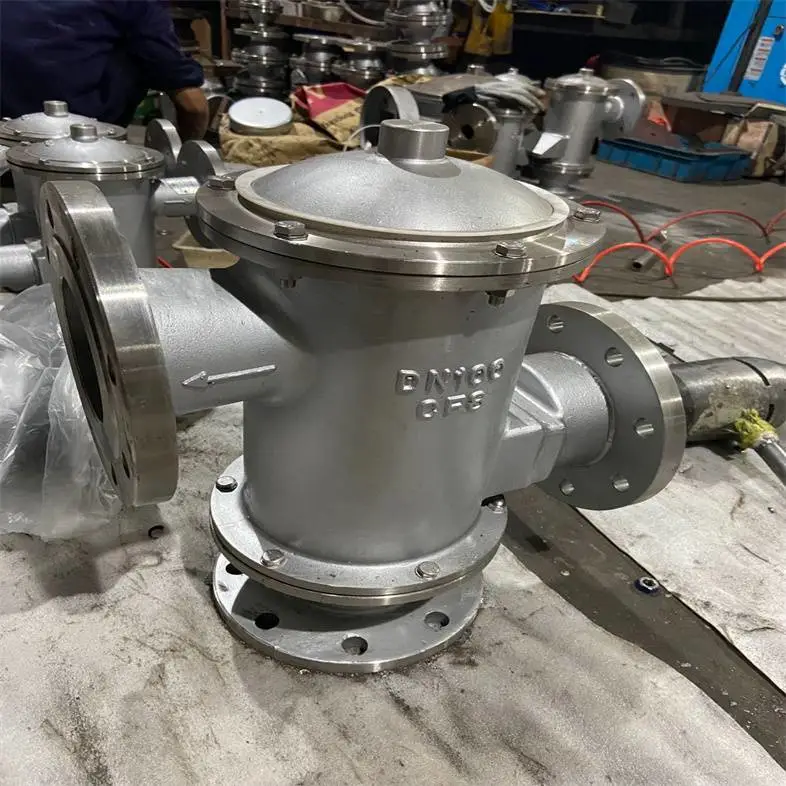

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀主要零部件

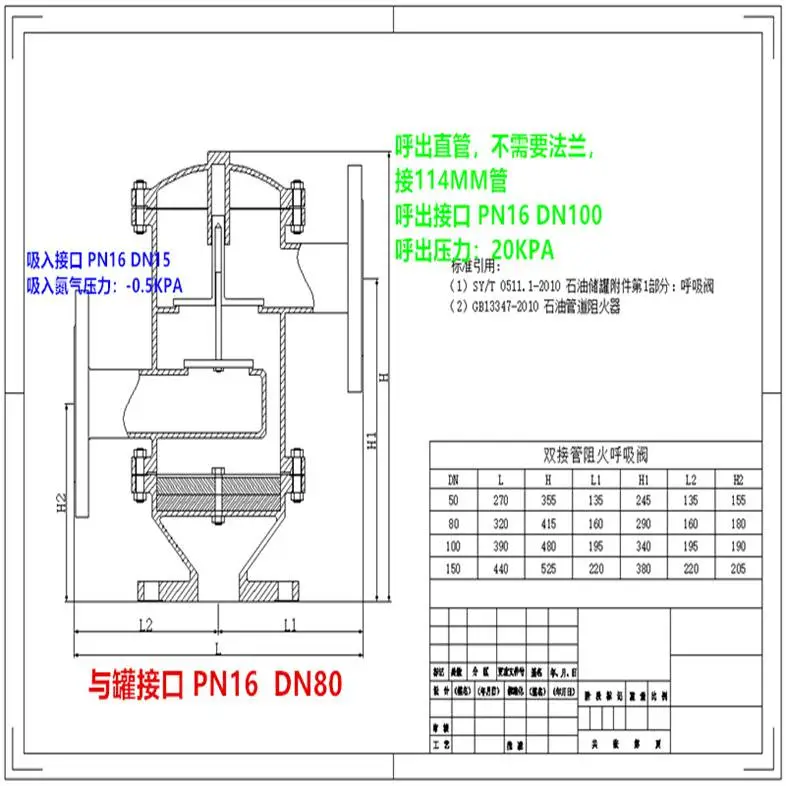

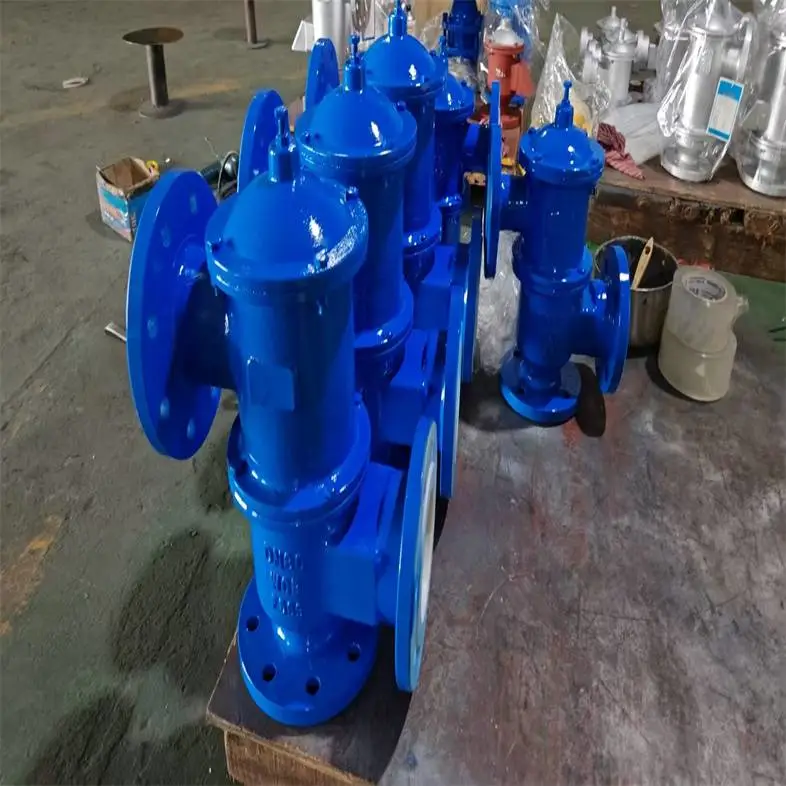

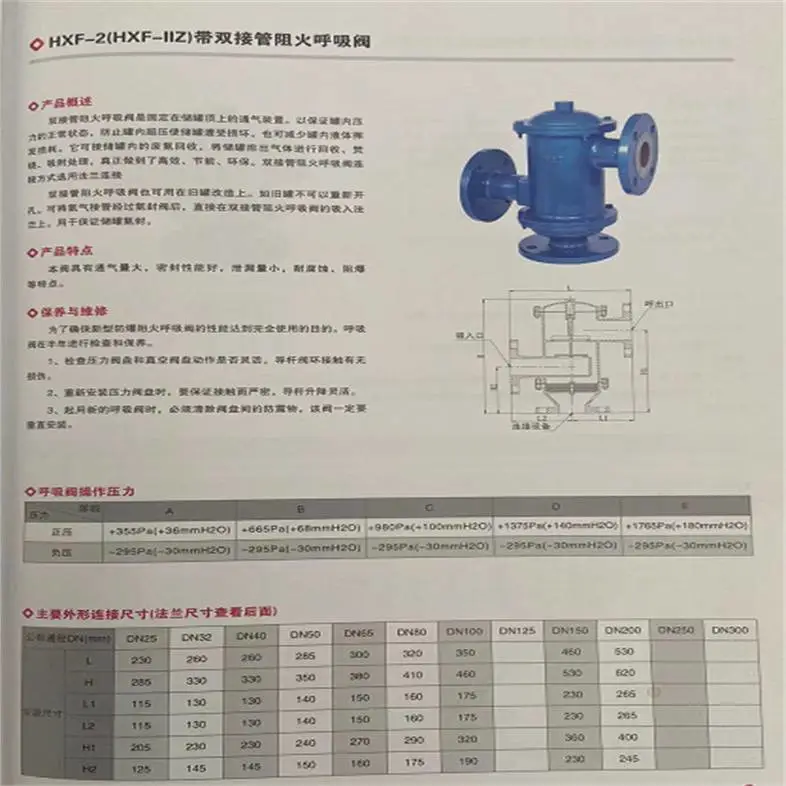

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀外形结构图

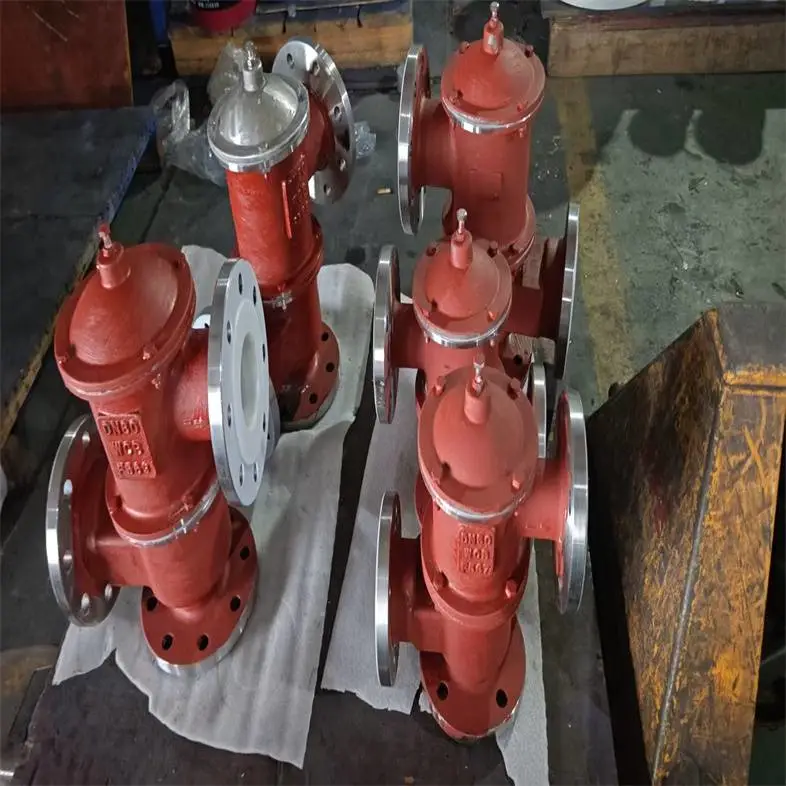

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀主要外形尺寸

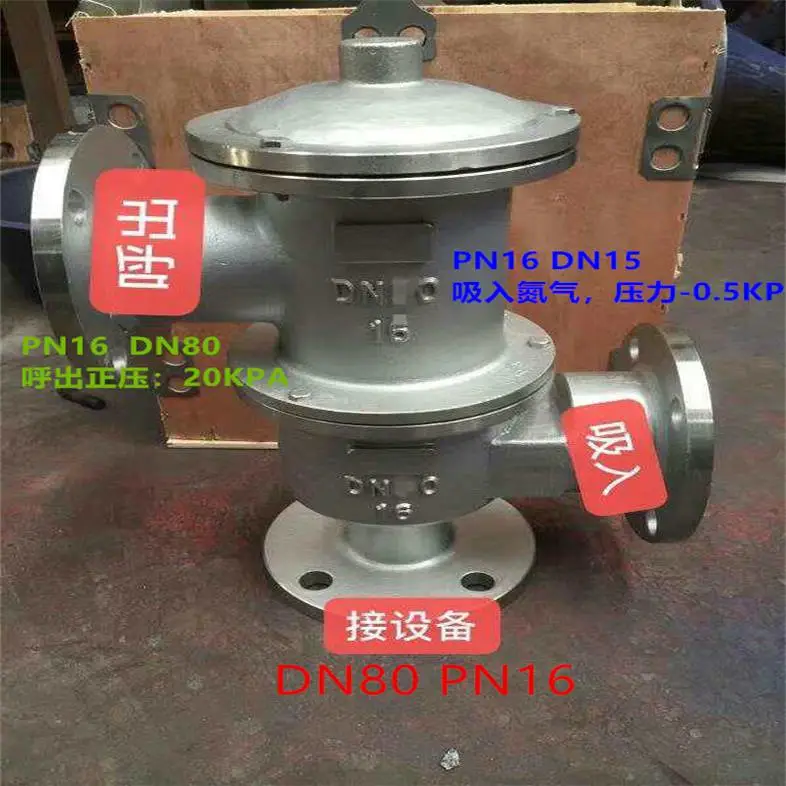

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀安装维护

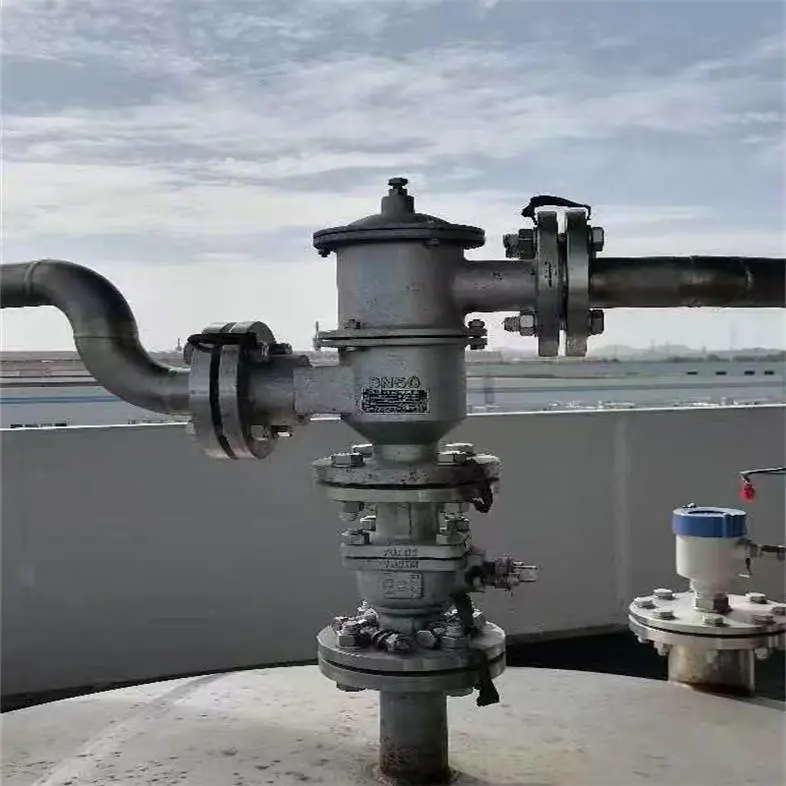

　　1、不锈钢带双接管呼吸阀安装在储油罐的点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
　　2、不锈钢带双接管呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
　　3、不锈钢带双接管呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，***导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以***呼吸阀的正常安全运行。
　　4、不锈钢带双接管呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以***呼吸阀正常工作，维持储罐的安全运行。

呼吸阀的检验周期应根据不同的介质特性和工况确定，监管机构或使用单位有明确规定的，从其规定，没有规定的不宜超过一年，亦可根据风险评估结果进行调整。

储罐呼吸阀，作为阻火器的配套设备，被安装在甲、乙、丙类液体储罐的顶部，发挥着至关重要的通气和通风作用。这一装置是保障储罐安全的关键组件，其构成包括压力阀和真空阀两部分。它首要的功能是维持油罐的密闭性，从而减少油品的蒸发损耗。同时，呼吸阀还能自动调节，平衡油罐内外的压力。

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀储罐呼吸阀的安装与使用要求

▲ 安装位置和使用规范

储罐呼吸阀作为甲、乙、丙类液体储罐的重要安全设备，其安装与使用必须严格遵循相关规范。首先，呼吸阀必须安装在储罐的顶部，以确保其通气和通风功能的有效性。其次，在安装过程中，必须注意保持阀门的清洁和完好，避免任何可能影响其正常工作的障碍物。此外，使用单位应定期对呼吸阀进行检查和维护，确保其始终处于良好的工作状态。通过这些措施，可以有效地保障储罐的安全运行，减少油品的蒸发损耗。

▲ 法规要求及维护

根据GB 50160-2008（2018年版）第6.2.19条的规定，甲B、乙类液体的固定顶罐必须配备阻火器和呼吸阀，以确保其安全性能。同时，对于采用氮气或其他气体进行气封的甲B、乙类液体储罐，还应额外设置事故泄压设备，以应对可能发生的紧急情况。《建筑设计防火规范》GB 50016—2014（2018年版）第5.4.15条规定，对于建筑内部安装的锅炉和柴油发电机，其燃料供给管道必须遵循以下要求：储油间的油箱必须密闭，并设有通向室外的通气管。该通气管上应安装带阻火器的呼吸阀，以防止火灾发生。同时，油箱的下部应配备防止油品流散的设施，确保安全。

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀储罐呼吸阀的检验与维护保养

▲ 检验内容及维护要求

储罐呼吸阀是石油天然气工程设计中的重要安全设备，其性能的稳定与否直接关系到整个储罐系统的安全。因此，定期对呼吸阀进行检验与维护保养显得尤为重要。在检验过程中，应着重检查阀门的开启与关闭是否灵活，以及是否存在泄漏现象。同时，还需对阻火器进行专项检查，确保其能够有效阻止外部火源的***或引燃。

▲ 定期检验和记录

针对常压储罐所配备的呼吸阀，必须每年至少进行一次全面的检验。在进行呼吸阀的检验之前，需要预先审核以下关键资料：呼吸阀的产品型号、操作压力等级；产品的制造日期、合格证明、安装日期以及竣工验收的相关文件；在线检查记录，以及历次的定期检验报告。呼吸阀的外观应保持完好，无锈蚀、泄漏或杂物堵塞等异常现象。呼吸阀的开启压力、通气量以及泄漏量必须符合设计要求，确保其安全性能。

储罐呼吸阀的定期检查

▲ 常见故障及检查

呼吸阀在使用过程中可能遇到多种故障，包括漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常开等。具体检查工作应包括监控呼吸阀的漏气、卡死、黏结、堵塞以及冰冻等问题，以保持其正常运作。在储罐进行物料进出作业时，需密切关注呼吸阀的运行状态。

▲ 定期校正与检查要点

呼吸阀应每年至少进行一次定期校正，确保其性能稳定可靠。校正过程需遵循SY/T 0511.1-2010《石油储罐附件 ***部分 呼吸阀》中的规定，以***校正的准确性和有效性。通过这些措施，可有效保障储罐的安全，为石油天然气钻井、开发、储运工作提供有力支持。

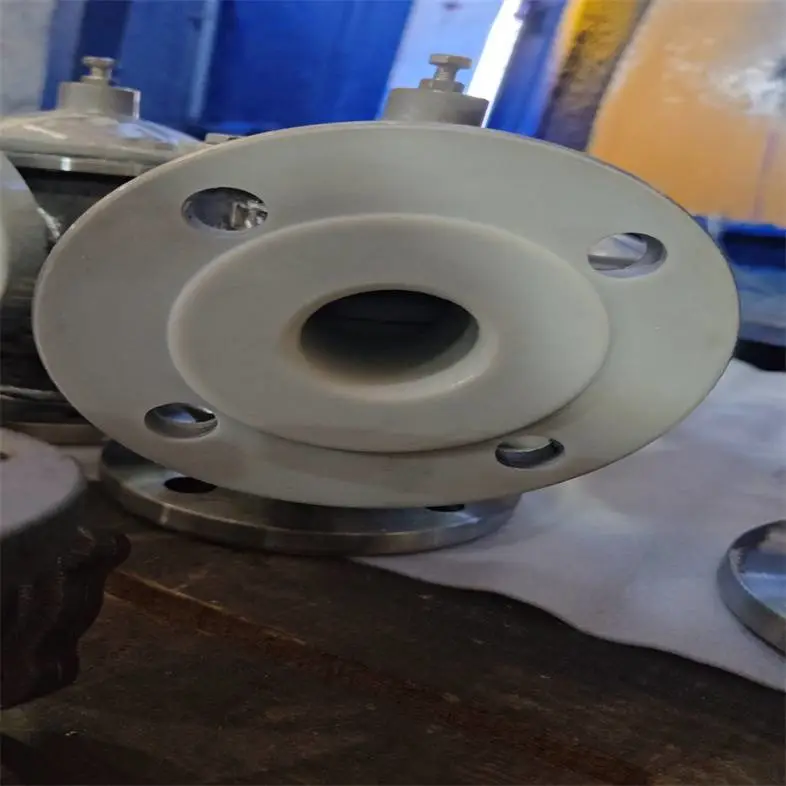

HXF2-16F46钢制全衬氟塑料带双接管阻火呼吸阀

储罐呼吸阀定期检查的原因如下:

1.保障呼吸阀的正常功用：呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。

2.确保呼吸阀经常处于良好的工作状态：为了确保呼吸阀经常处于良好的工作状态必须定期检查和维护。

定期检查储罐呼吸阀对于保障油罐安全、维持油罐压力平衡、降低油品蒸发损失以及确保呼吸阀正常工作状态至关重要。

呼吸阀如何检？

依据T-CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》规定，呼吸阀检验分为离线检验和在线检验两种方式。

1） 离线检验是指将呼吸阀从储罐上拆卸下来，送至其他检验装置上进行的检验。

2） 在线检验是指无需拆卸呼吸阀进行的检验方式。在线检验方式，因为不涉及吊装和离线，效***，成本低，受到用户关注。俗话说，没有金刚钻，不揽瓷器活。在线检验是在罐顶进行的作业，对安全的要求自然严格。实施在线检验工作，应满足以下条件：

-储罐应停止进出物料作业，保持罐内压力稳定；

-检验工作应由授权检验机构和人员实施；

-检验装置、仪器及辅助工具（包括检验工装，电源等），应满足相应场所的防爆要求，取得国家防爆认证；

-测试仪器应满足超低泄漏量的精度和分辨率；

-应有防止异物落入罐内的安全措施；

-检验全过程不应产生泄漏，尤其是危害性大，毒性大的介质。
