设备主要功能：

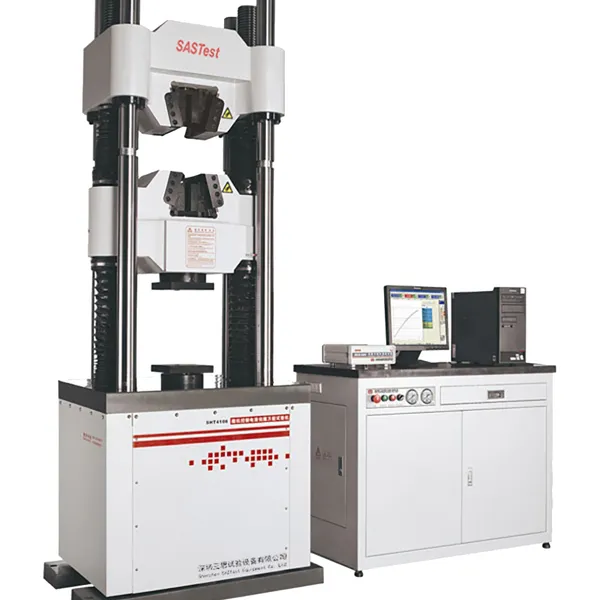

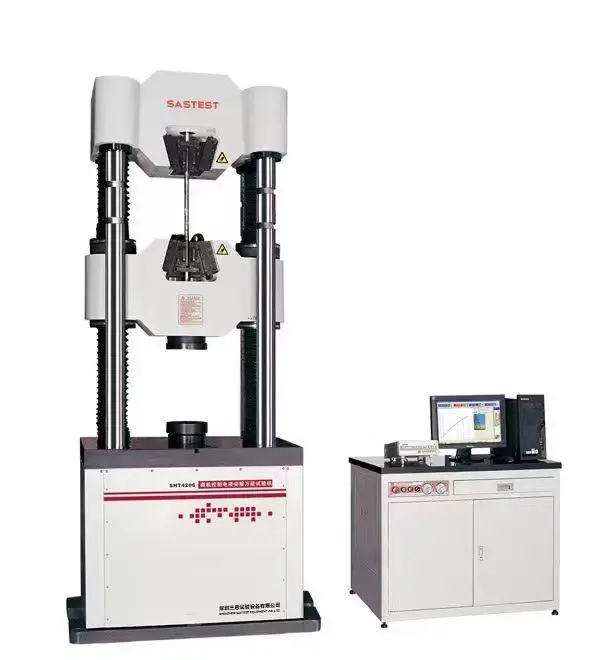

SHT4305微机控制电液伺服万能试验机采用双空间油缸下置式结构。其中试台与下横梁之间为压缩空间，可实现对试样的压缩、弯曲、剪切等试验；下横梁与上横梁之间为拉伸空间，主要进行对试样的拉伸试验。试验空间通过丝杠旋转带动下横梁上下移动来自动调整。由电气控制器、伺服阀、负荷传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统，可自动***地控制试验过程，并自动测量试验力、位移、变形等试验参数。

该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验；可实现等速率加荷、等速率变形、等速率位移等试验，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑切换。软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。

相关标准

? GB/T 2611      《试验机通用技术要求》

? GB/T 16826     《电液伺服万能试验机》

? JJG 1063        《电液伺服万能试验机》

? GB/T 228.1     《金属材料拉伸试验***部分：室温试验方法》

技术指标

规格型号：SHT4305

负荷（kN）：300

试验机级别：0.5级

试验力示值相对误差：±0.5%以内

试验力测量范围:2%～***FS

试验力分辨力:1/5 00000FS（全量程不分档）

变形示值相对误差:±0.5%以内

位移分辨力（mm）:0.013

位移示值相对误差:±0.5以内

试验力加载速率范围:0.06%-2%FS/s

主油缸活塞行程(mm):150

主油缸活塞上升速度(mm/min):180

立柱数:4

立柱间有效距离(mm):405

拉伸空间(mm):520

压缩空间(mm):480

圆试样夹块的夹持范围(mm):Φ6～Φ32

板试样夹持厚度(mm):2～25

压板尺寸(mm):Φ120

主机外形尺寸(长×宽×高，mm):820×570×1955（不包括活塞升起行程）

油源外形尺寸(长×宽×高，mm):1150×600×900

主机电源:3～3W+N+PE，50Hz

总功率(kW):3kW（380V）+1.5kW（220V）

主机重量(kg):约1500
