一、设备说明：

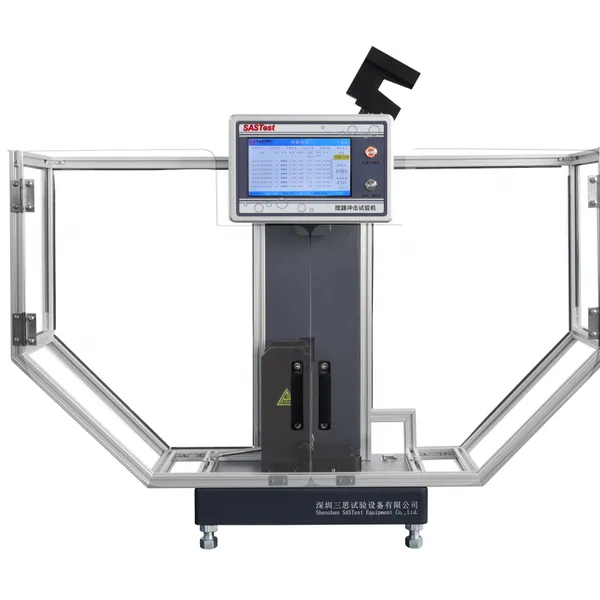

塑料摆锤冲击试验机是对塑料、尼龙、硬橡胶、玻璃钢、电气绝缘材料等非金属材料在动负荷下抵抗冲击的性能检验的检测仪器。本机采用半自动化控制，操作简便，工作效***。在冲击试样后自动获得试验数据。在连续做冲击试验的试验室和大量做冲击试验的制造厂家更能体现其优越性。本机所配的专用控制面板和显示屏可满足用户试验所需的操作和显示要求，如显示冲击吸收功、冲击强度、摆锤的摆动角度及打印试验报告等。该机即可以做简支梁试验，又可以做悬臂梁试验，支座调节及更换方便，适用性强，是硬质塑料生产厂家、质检单位、科研所等***的检测仪器。

二、 执行标准：

1. GB/T 21189-2007塑料简支梁、悬臂梁和拉伸冲击试验用摆锤冲击试验机的检验

2. 满足SO13802 塑料.摆锤冲击试验机的鉴定.Charpy,Izod和拉伸冲击试验

3. *** 179:2000 《Plastics-Determination of Charpy impact properties》

4. *** 180:2000 《Plastics-Determination of Izod impact strength》

5. ASTM D 256-04 《Standard test methods for determining the Izod Pendulum lmpact Resistance of plastics1》（配美标摆时才满足）

三、 主要技术参数：

冲击能量：简支梁4J、2J，1J、  悬臂梁4J、2.75J

摆锤力矩：简支梁2.1436N?m、1.0718 N?m、0.5359    悬臂梁2.1436N?m、1.4737 N?m

摆锤预扬角：150?

角度分辨率：0.1?

简支梁技术参数

冲击速度：2.9m/s

摆轴中心至试样中心的距离：230㎜

刀刃夹角：30°

刀刃圆角半径：2㎜

支座圆角半径：1㎜

支座前角：5°

支座后角：10°

支座跨距：40㎜、60㎜、70㎜

试样类型及尺寸（长×宽×厚）：80㎜×10㎜×4㎜、50㎜×6㎜×4㎜、120㎜×15㎜×10㎜

悬臂梁技术参数

冲击速度：3.5m/s

摆轴中心至试样中心的距离：335㎜

刀刃夹角：75°

刀刃圆角半径：0.8㎜

刀刃前角：5°

刀刃后角：10°

刀刃中心距钳口上表面：22±0.2㎜

试样类型及尺寸（长×宽×厚）：

80㎜×10㎜×4㎜                          63.5㎜×12.7㎜×12.7㎜

63.5㎜×12.7㎜×6.4㎜                     63.5㎜×12.7㎜×3.2㎜
