转向力转向角检测仪（转向盘转向力仪）型号:JY-SV-ZX3

转向力-转向角检测仪，以32位Cortex-M3嵌入式系统为核心，采用进口片内转角传感器以及 桥式转向力传感器，来完成测试过程中多种参数的高速采集、处理，用以测试汽车、工程机械等的方向盘转向力、转向角等多项转向参数。
本仪器根据中华人民共和国交通部计量检定规程JJG(交通) 007-2005《汽车转向盘转向力—转向角检测仪检定规程》中对力、角性能检定的要求研制开发的，适用于汽车方向盘转向力-转向角检测仪的检定、后续检定和使用中检验。
仪器采用汉字点阵液晶显示，清晰直观。测试项目采用菜单方式操作，简单易用。仪器可以输入车牌号码，还可以对测试数据进行存储（共可存储100组数据），并可以对存储的测试数据进行查看分析。是汽车制造行业、汽车维修行业以及汽车检测、科研部门理想的检测设备。
系统配有标准RS232接口，可以配接外置式打印机，也可将测试结果发送给其他设备或计算机，或由其他主控计算机进行控制，灵活构成联机测试系统。
整机采用便携式设计，外形小巧，所有传感器被内置在机壳内。装有伸缩式可调节支架，便于安装。转角测试无需中心定位杆。
二、主要技术参数和性能指标
内置电源： DC8.4v （1.2v 600mAH镍氢电池 7节）
打印接口： 标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。波特率9600，数据位8位，停止位1位，无校验。
重 量： 1.5 kg（包括内置电池和支架）。
测量范围： 转向角：≦±1440.0度
转向力：≦500牛
分 辨 率： 转向角：0.1 度
转向力： 1 牛
测量精度： 方向盘力矩/力:<2% 。
方向盘转角：±2°
适用方向盘直径：33～56cm
使用环境： 温度 0～40С°
湿度 10～85% 。
三、外观与结构
本仪器主要由转向角传感器以及转向力传感器、智能化信息处理单元、微型打印机以及液晶显示单元等部件构成。
本仪器是以转向角传感器和转向力传感器为试验过程的探测元件，通过菜单选择设置，由智能化信息处理单元，经过微处理器的综合数据处理、运算，输出符合JJG(交通) 007-2005《汽车转向盘转向力—转向角检测仪检定规程》中的实时转向角、转向角、实时转向力、转向力等测试数据。

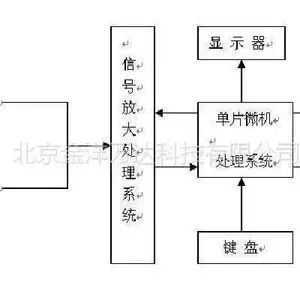

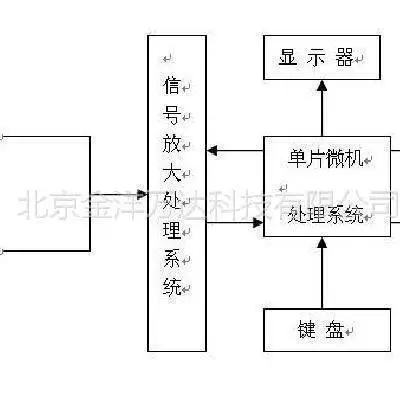

仪器的组成结构如下图：
四、测试项目
1、 转向角 单位：度
2、 转向力 单位：牛
3、 自由转角 单位：度
五、测试过程
1、仪器的安装：
将仪器丁字头处于左侧，操作手柄处于右侧，左手握住横杆锁扣处，用拇指松开锁扣，右手握住操纵手柄下部的卡爪，将拉杆向右侧抽出。

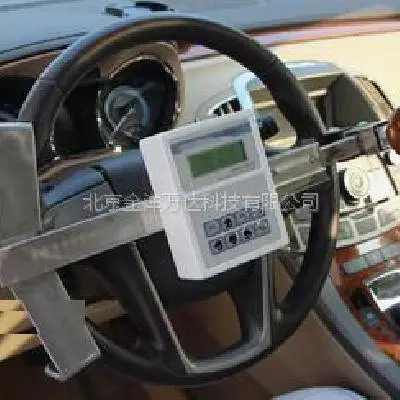

将左侧丁字头的两个卡爪卡在方向盘外沿上，将右侧卡爪对准方向盘向左侧推入，将支架紧紧卡在汽车方向盘上。注意：3个卡爪都要与被测方向盘良好接触，如下图所示：
