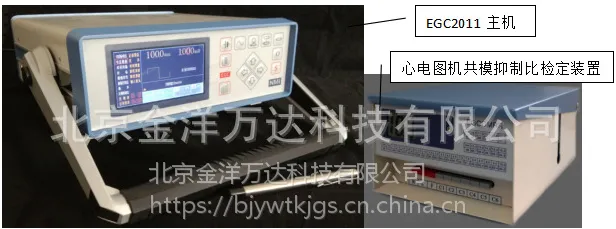

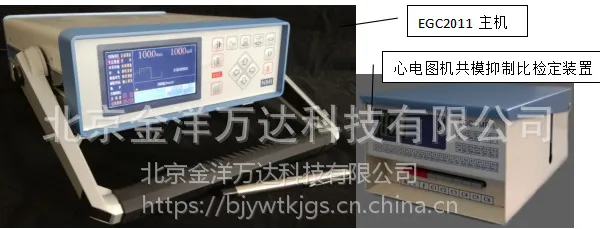

心脑电图机心电监护仪检定仪 型号:EGC2011、EGCCMRR  金洋万达

一、产品介绍：

EGC2011心脑电图机心电监护仪检定仪可依照国家计量检定规程JJG543-2008《心电图机》、JJG1041-2008《数字心电图机》、JJG1043-2008《脑电图机》、JJG760-2003《心电监护仪》， JJG954-2000《数字脑电图及脑电地形图仪》、JJG1042-2008《动态（可移动）心电图机》，JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》进行检定、校准。此外，还可提供超低频信号及模拟心电信号灵活地运用于生理电等方面的测试。EGC2011心脑电图机心电监护仪检定仪也完全符合JJG749-2007《心、脑电图机检定仪》、JJG1016-2006《心电监护仪检定仪》国家计量检定规程的要求，并可按照这两部规程方便地实现量值溯源。

二、EGC2011心脑电图机、ECG智能心电监护检定仪特点：

1、采用LED背光4.3英寸高清晰（600*320）真彩16：9液晶显示屏，菜单显示全部汉化；

2、键盘简洁、操作方便，并利用双键操作避免了误操作带来的不良后果；

3、独特设计的导联接线柱可方便地连接心电监护仪按扣和心、脑电图机的各种插头；

4、利用两级菜单把检定仪所执行的国家规程逐项程序化，操作极为简便；

5、检定操作中所用的标准信号自动赋值，并有全面清晰的显示；

6、检定所用的皮肤阻抗、极化电压等均按规程自动连接，无须人工干预；

7、检定中，显示屏分两个区域用汉字对被检仪器的设置及检定仪的下一步操作进行提示。

8检定程序中设有智能防错功能及汉字操作提示，防止误操作。

9、把EGC-1C检定仪用于动态心电图机检定所需的交流信号发生器选件集成到检定仪内，检定中用到时可自动加入；

10、信号源功能可提供正弦波、方波、三角波、模拟心电波形、ECG 仿真信号、HR心率信号、监护仪心率信号和起搏脉冲信号，并可以非常方便加入各种附加电路，供测试及实验用；

11、全国绝大多数检测心、脑电图机和心电监护仪的单位都使用EGC系列，EGC2011中沿用了以往的使用习惯，使多数人易于上手；

12、采用光电隔离、悬浮隔离等技术提高了抗干扰能力，很好的解决了市电对检定的干扰（心、脑电图机所测信号幅度小，且频率响应范围包括50Hz，因此，处理不好检定中极易受干扰）；

13、模拟与数字心电图机、心电监护仪及动态心电图机共模抑制比检定装置按国家计量检定规程要求，采用与IEC、OIML及美国***等国际通用的方法，信号分压及调整使用电容、测量电压表为高输入阻抗、设置双层屏蔽、采用高绝缘材料等。为忠实实现国际通用标准的要求，本装置采用独立结构，使用时与主机无关。

三、EGC2011心脑电图机心电监护仪检定仪技术指标:

1、使用环境

 温度 20℃±5℃;相对湿度 <80%;供电电源 220 V±10％,50 Hz±5％

2、平衡衰减器

衰减比  1：1000

衰减比大允许误差  ±0.3%

3、方波信号

幅度范围（峰峰值）  8.00μV～30.0V（心脑电图检定使用范围说明见附注）

幅度大允许误差（峰峰值）  80.0μV～30.0V ±0.5%（心脑电图检定使用范围）

                            50.0μV～80.0μV ±1%

                            8.00μV～50.0μV ±5%

 周期范围  2ｍｓ～50ｓ

周期大允许误差  ±（0.03%信号周期＋2μｓ）

4、正弦信号

幅度范围（峰峰值）  8.00μV～30.0V（心脑电图检定使用范围说明见附注）

幅度大允许误差（峰峰值） （频率在20mHz～200Hz内）

80.0μV～30.0V ±0.5%（心脑电图检定使用范围）

50.0μV～80.0μV ±1%

8.00μV～50.0μV ±5%

频率范围  20mHz～1000Hz

周期大允许误差  ±（0.03%信号周期＋2μｓ）

失真度  500Hz以下   ＜  1%

           500Hz以上   ＜  2%

5、三角波

周期范围  2ms～50s

周期大允许误差  ±（0.1%信号周期＋2μs）

标准心率信号

心率范围  10.0～500次／分钟

心率大允许误差  ±（0.1%信号周期）

幅度范围（峰峰值）（正负极性）  4.00μV～15.0V

大允许误差（峰峰值）

40.0μV～15.0V ±1％

25.0μV～40.0μV ±2％

4.00μV～25.0μV ±5%

6、极化电压

直流  ±300 Mv

电压大允许误差  ±1%

7、微分信号

周期  1s

周期大允许误差  ±0.1%

ECG仿真信号（数字心电图机检定用）

幅度范围（峰峰值）  8.00μV～30.00V

幅度大允许误差

80.0μV～30.00V ±0.5%

50.00μV～80.0μV ±1%

8.00μV～50.0μV ±5%

周期  1333.3ms

周期大允许误差  ±0.1%

各幅度测量点大比例偏差  ±0.3%

各时间测量点大比例偏差  ±0.1%

6种HR仿真型信号（数字心电图机检定用） :30、60、120、240、300 次/分

心律大允许误差  ±0.1%

幅度范围（峰峰值）  8.00μV～30.00V

幅度大允许误差

80.0μV～30.00V ±0.5%

50.00μV～80.0μV ±1%

8.00μV～50.0μV ±5%

模拟窦性心率信号（用于心脏除颤器等校准、测试）： 60次/分

心律大允许误差  ±0.1%

幅度范围（峰峰值）  8.00μV～30.00V

幅度大允许误差

80.0μV～30.00V ±0.5%

50.00μV～80.0μV ±1%

8.00μV～50.0μV ±5%

起搏脉冲检测信号（用于动态心电图机检定）： 脉冲信号

重复周期  100次/min

大允许误差 ±0.1%；

脉冲宽度  0.1ms、1ms、2ms

大允许误差  ±1%

脉冲上升沿  <20us

幅度范围（峰峰值）  4.00μV～15.0V

幅度大允许误差（峰峰值）

40.0μV～15.0V ±1％

25.0μV～40.0μV ±2％

4.00μV～25.0μV ±5%

叠加正弦信号（峰峰值）幅度  2mV

大允许误差  ±1%

频率  10Hz

大允许误差  ±1%

共模抑制比检定装置（用于心电图机、心电监护仪、动态心电图机等检定）10V共模电压表

输入阻抗  ＞300MΩ

有效值电压测量范围  9V～11V

大允许误差  ±5%

共模信号源

输出等效电容200pF（调整可调电容使共模电压表指示10V时）

大允许误差  ±20pF

四、附注

心电图机检定使用信号幅度均在0.5mV以上，其中大允许误差要求zui高者为1％；在脑电图检定使用范围内，除极化电压用 100μV±1％方波信号外, 其余由于使用了外附衰减器，方波幅度使用范围在10mV以上,正弦波幅度使用范围 100mV以上, 大允许误差国家计量检定规程要求为 1％。故将幅度大允许误差在 80μV—30V（峰峰值）内，定为±0.5％已足够。

EGC2011的实际指标均高于上面给出值留有充分余地，故有很高的可靠性。

五、EGC2011心脑电图机、ECG智能心电监护检定仪尺寸

主机尺寸：290×300×110（mm）

共模尺寸：220×160×110（mm）

套装重量：12公斤
