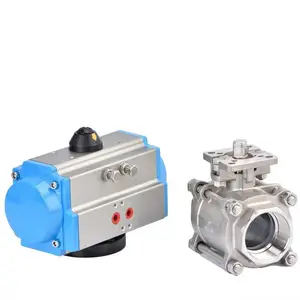

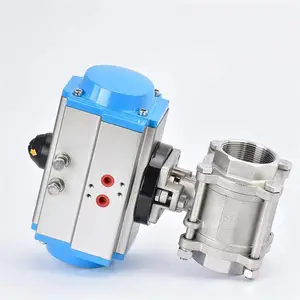

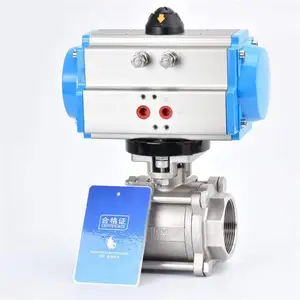

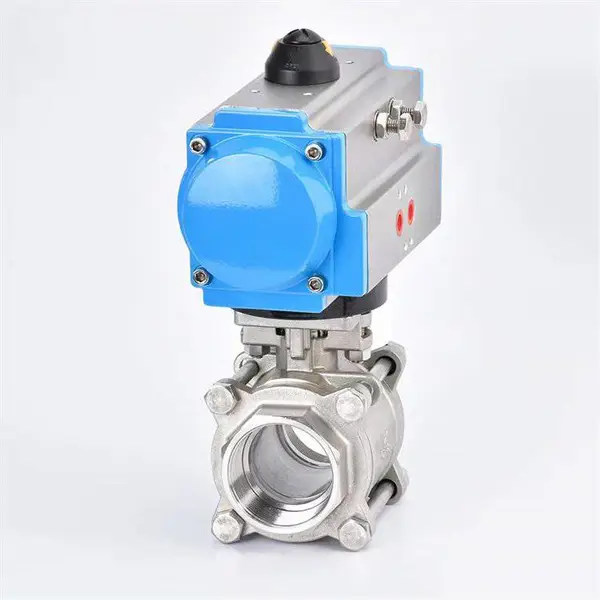

Q611F-10丝扣内螺纹气动三片式球阀产品介绍

Q611F-10丝扣内螺纹气动三片式球阀是一种由气动执行器与三片式球阀组合而成的控制阀门，广泛应用于工业自动化管路系统中。其核心特点为结构紧凑、操作便捷、密封可靠，适用于多种介质及工况，尤其在需要快速切断或远程控制的场景中表现突出。

产品结构与工作原理

基本组成

三片式阀体：由左阀体、右阀体和中间阀体通过螺栓连接组成，结构可拆卸，便于维护和更换密封件。

气动执行器：采用齿轮齿条传动的双作用或单作用（弹簧复位）结构，接受气压信号驱动球体旋转90°实现阀门启闭。

内螺纹连接：阀体两端采用丝扣（内螺纹）设计，适配DN6~100口径的管路，安装便捷且密封性能优异。

工作原理

通过压缩空气推动执行器活塞，带动阀杆及球体旋转，实现流道的全开或全关。球体与阀座采用弹性密封结构，关闭时球体挤压阀座形成气泡级密封，介质阻力小，流通能力强.

突出优势

• 高效控制：90°快速启闭，响应时间短，支持远程自动化控制，节省人力成本。

• ***：阀杆带防静电及防爆出装置，单作用执行器可在断气时自动复位（常开/常闭可选），适用于易燃易爆场合。

• 维护便捷：三片式结构可拆卸，密封圈、阀座等易损件更换方便，降低维护难度。




• Q611F-10气动三片式球阀产品安装与维护

• 安装指南

• 安装前准备：在安装Q611F-10气动三片式球阀之前，确保所有管道和连接部件清洁无尘，以防止杂质进入阀门内部影响其正常工作。

• 方向确认：确保球阀的流向标记与管道介质的实际流向一致，以***阀门的正确使用。

• 连接方式：Q611F-10气动三片式球阀采用内螺纹连接方式，安装时需确保连接紧密，避免泄漏。

• 执行器安装：将气动执行器正确安装到球阀上，并确保执行器与球阀的轴线对齐，以减少操作时的摩擦和磨损。

• 测试检查：安装完成后，进行压力测试和泄漏测试，确保阀门在整个工作范围内正常运行。

• 维护指南

• 定期检查：定期检查阀门的密封性能，确保密封圈没有损坏或老化，必要时更换密封圈。

• 润滑保养：对阀门的活动部件定期进行润滑，如阀杆和齿轮，以减少磨损并延长使用寿命。

• 清洁保养：定期清理阀门外部和内部的污垢，特别是对于含有腐蚀性介质的应用场合，更应加强清洁保养。

• 故障排查：如果发现阀门操作不灵或有泄漏现象，应及时检查执行器、阀体和密封件，必要时进行维修或更换。
