一、核心技术规格与性能突破

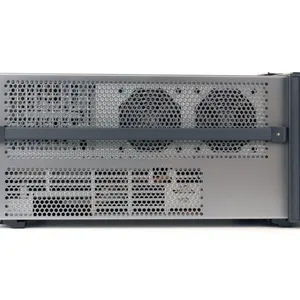

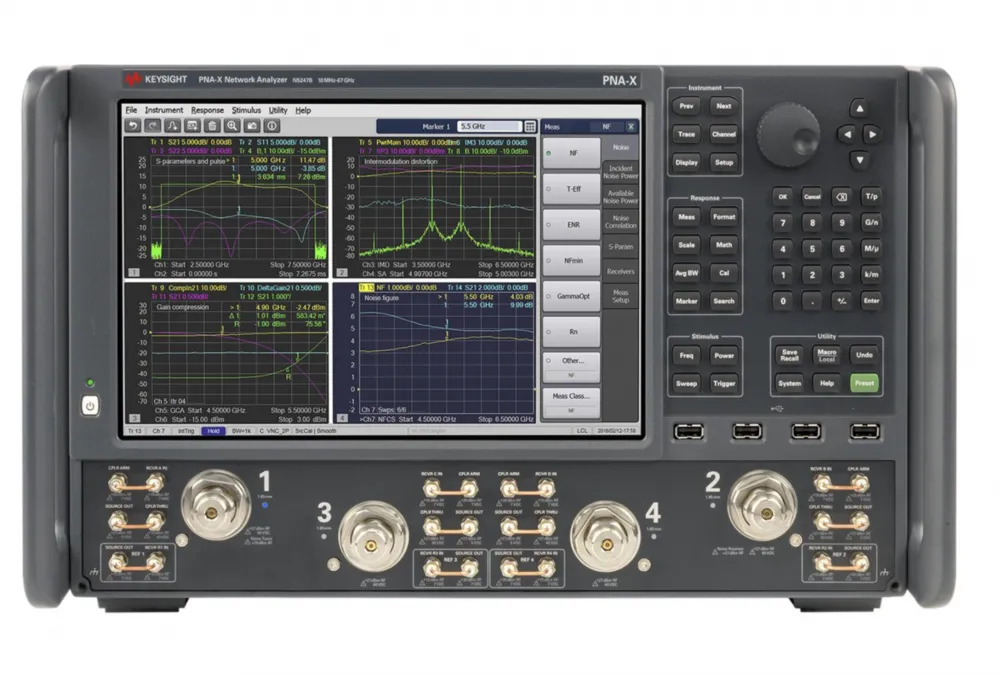

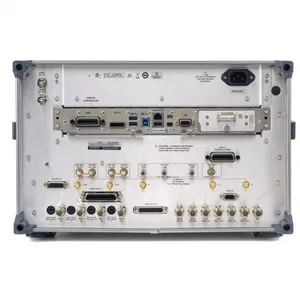

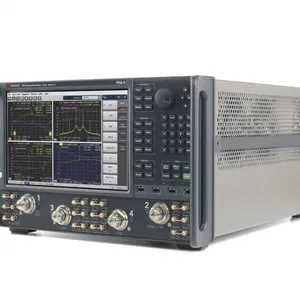

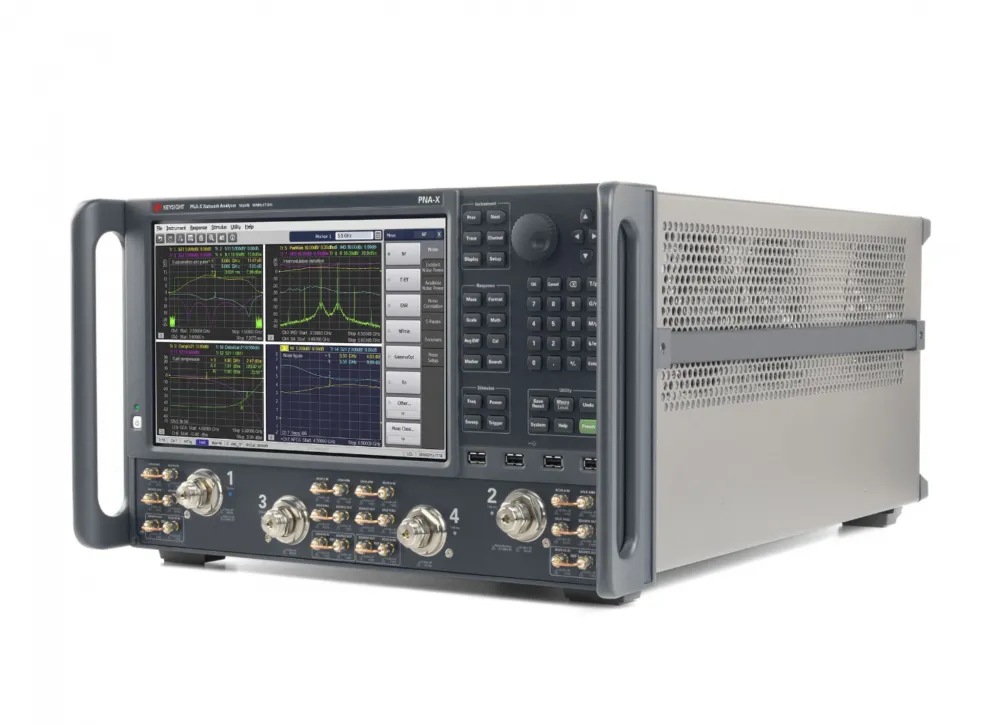

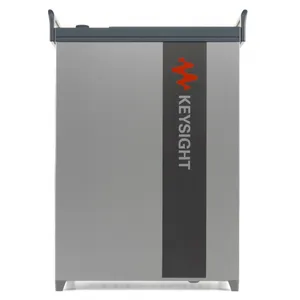

N5247B 作为是德科技（Keysight）PNA-X 系列的旗舰机型，凭借10 MHz 至 67 GHz的基础频率覆盖（通过毫米波扩展模块可延伸至 1.5 THz），成为高频测试领域的标杆设备。其核心参数展现了***的工程设计：

超宽动态范围与低噪声性能
接收机动态范围高达129 dB（@60 GHz），配合 - 118 dBm 的本底噪声，可精准分离复杂信号中的主载波与微弱谐波。在毫米波频段（如 5G NR 的 26-28 GHz），其系统动态范围仍保持110 dB 以上，确保射频器件（如功率放大器、混频器）的线性度测试精度。

高精度相位与幅度稳定性
温度稳定性指标为幅度 0.03 dB/°C、相位 0.6°/°C，配合内置电子校准件（ECal），可在 30 分钟内完成全频段 S 参数校准。这种稳定性在卫星载荷测试中尤为关键，例如在 60 GHz 频点测量波导滤波器时，系统仍能保持122 dB 动态范围，识别 - 90 dB 级别的杂散信号。

多端口并行测试能力

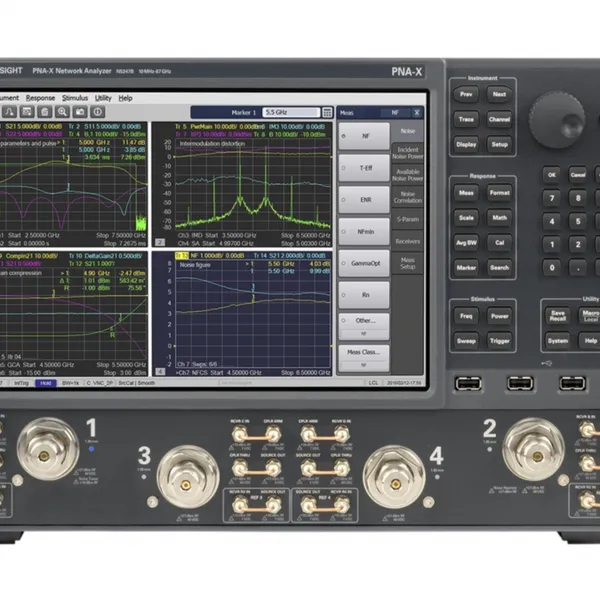

支持 2 或 4 端口配置，内置双信号源（输出功率 + 13 dBm，谐波 - 60 dBc），可同步生成相参信号。在汽车雷达测试中，四端口配置可同时测量 MIMO 天线阵列的波束成形特性，通道间相位误差控制在 ±0.5° 以内。

超高速测量与实时分析
扫描速度可达201 个点 / 9.7 ms，配合 89600 VSA 软件的多任务处理能力，可同时执行 S 参数、噪声系数、增益压缩等多项测量。实时频谱分析功能（需外接模块）支持800 MHz 实时带宽，可捕捉脉冲雷达信号的瞬态特性。

二、关键功能与创新技术

非线性器件表征的工具

• X 参数测量：通过双音激励技术，可***提取有源器件的大信号 S 参数，分析交调失真（IMD）、增益压缩等非线性特性，适用于氮化镓（GaN）功率放大器的设计验证。

• 混频器测试套件：集成矢量混频器校准功能，可直接测量变频器件的转换损耗、群时延及本振（LO）驱动特性，无需外部参考混频器。

毫米波测试的灵活扩展
外接波导扩展模块（如 Keysight N5262A）后，频率范围可延伸至1.5 THz，动态范围≥100 dB（50-110 GHz），输出功率≥5 dBm。这种扩展能力在 6G 太赫兹研究中尤为重要，例如通过并联多台 N5247B 构建 128 端口测试系统，实现半导体晶圆级器件的高效表征。

智能校准与自动化流程

• ECal 快速校准：通过智能电子校准件，可自动补偿测试电缆和夹具的损耗，将测量不确定度控制在 ±0.1 dB 以内。

• SCPI 脚本生成器：内置代码记录功能，可自动生成测试序列，简化与外部设备（如示波器、信号源）的协同操作流程。

多场景测量应用

• 5G 通信测试：支持 NR 标准的 EVM（误差矢量幅度）、ACLR（邻道泄漏比）测量，可分析 200 MHz 带宽信号的调制质量，满足基站和终端芯片的一致性测试需求。

• 卫星与航天电子：通过 89600 VSA 软件的数字解调功能，可解析 DVB-S2X、OneWeb 等协议的卫星信号，评估有效载荷的群时延和增益平坦度。

• 汽车雷达认证：在 77-81 GHz 频段，可验证雷达模块的距离分辨率（≤0.1 m）和速度测量精度，满足 *** 26262 功能安全标准。

三、典型应用领域与行业价值

无线通信网络优化

• 基站射频指标验证：在 5G 基站部署中，N5247B 可测试发射机的 ACLR、占用带宽（OBW）及杂散辐射，确保信号符合 3GPP 标准。某通信设备厂商实测显示，其测量结果与实验室标准值偏差小于 0.2 dB。

• 终端设备一致性测试：通过自动化脚本快速完成手机、CPE 等终端的接收灵敏度测试，产线效率提升 30% 以上。

雷达系统全生命周期测试

• 研发阶段：利用低相位噪声特性分析雷达前端本振信号的稳定性（相位噪声 - 122 dBc/Hz@10 kHz 偏移），结合实时频谱功能捕捉脉间干扰。

• 生产测试：集成脉冲参数自动测量功能，实现车载雷达模块的快速批量检测，误码率降低一个数量级。

卫星与航天电子

• 有效载荷测试：对卫星转发器的线性度、噪声系数进行评估，某卫星实验室实测显示，在 60 GHz 频点仍能保持 122 dB 动态范围，确保通信链路的高可靠性。

• 地面站维护：监测上行信号的频谱纯度，避免对其他卫星造成干扰，支持多通道并行监测与干扰源定位。

汽车电子与智能交通

• 车载雷达认证：在 79 GHz 频段，可验证雷达模块的距离分辨率（≤0.1 m）和速度测量精度，配合 UXR 示波器实现无需下变频的实时信号分析，测试误差降低 50%。

• V2X 通信测试：分析 DSRC 信号的调制质量，保障车路协同系统的实时性与抗干扰能力。
