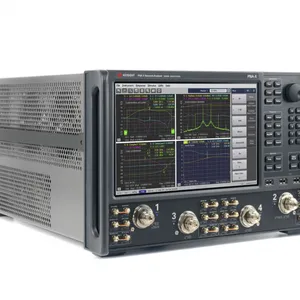

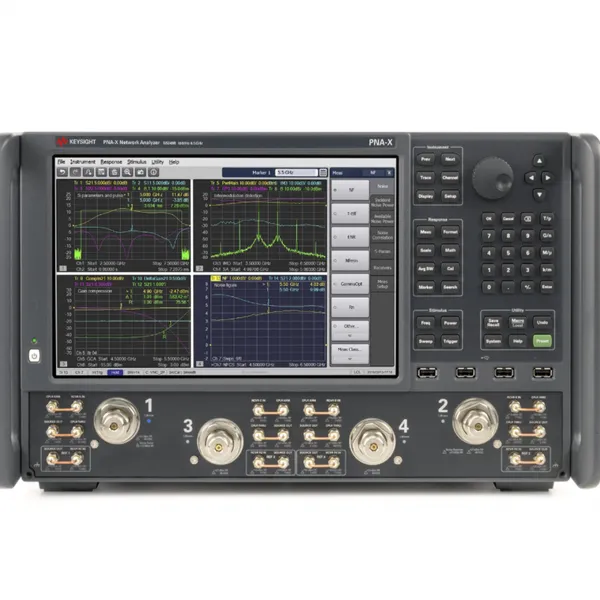

N5249B 是是德科技 PNA 系列中一款 10 MHz 至 8.5 GHz 宽频带矢量网络分析仪，专为 射频微波器件研发、5G 通信组件测试及工业产线自动化 设计，覆盖 V 频段（40-75 GHz）、E 频段（60-90 GHz） 及 W 频段（75-110 GHz）（需选件扩展），适用于 卫星通信载荷、汽车雷达（76-81 GHz）、5G 毫米波（如 n261 频段） 及 ***封装（SiP/PCB）高频互连测试。其核心优势包括 127 dB 系统动态范围、亚毫米级时域分辨率 及 多端口全极化测量能力，满足从研发级精密表征到产线自动化测试的复杂需求。
核心技术指标
频率覆盖：
基础范围：10 MHz 至 8.5 GHz，支持低频扩展至 900 Hz（需选件），覆盖音频到高频微波全频段，适配汽车雷达（76-81 GHz 需选件扩展）、卫星通信（如 Ka/Ku 频段）等高频应用。
支持频率扩展模块（如 S930707B 选件可扩展至 67 GHz），兼容未来技术演进（如 100 GHz 以上器件预研）。
测量精度与动态性能：
系统动态范围：127 dB（典型值，2 端口），接收机本底噪声低至 -110 dBm，支持低噪声放大器（LNA）、低损耗滤波器的微弱信号***测量，降低噪声对小信号参数（如 S21 插入损耗）的影响。
迹线噪声：幅度噪声 0.002 dB rms，相位噪声 0.1° rms，保障 S 参数重复性，适合精密器件（如介质滤波器、环形器）的一致性筛选。
功率与线性度：
输出功率 +13 dBm（典型值），功率扫描范围 35 dB，支持有源器件的功率依赖性测试（如 P1dB 压缩点、IMD3 互调失真），谐波抑制优于 -60 dBc（至 2 次谐波）。
支持脉冲信号测试（需选件），脉冲宽度最小 100 ns，适配雷达脉冲组件的瞬态功率特性分析。
速度与灵活性：
201 点扫描时间最快 6 ms（快速扫描模式），中频带宽（IFBW）支持 10 Hz 至 10 MHz，平衡噪声灵敏度与量产测试效率。
标配 2 端口单源，可升级至 4 端口双源 配置，支持全 4 端口 12 项误差修正，兼容多端口网络（如双工器、多天线阵列）的幅相一致性校准。
校准与接口：
内置 电子校准件（ECal）接口，15 秒内完成全自动校准，支持非插入式校准（如片上器件探针台测试）；标配偏置三通（Bias-Tee），简化有源器件偏置供电。
功能特性
全参数与***分析能力：
基础测量：4 端口 S 参数（幅度 / 相位、实部 / 虚部）、阻抗 / 导纳、VSWR、群时延、稳定性因子，支持复数数据格式实时显示与存储。
***功能：
非线性表征：集成谐波平衡算法，支持 3 次 / 5 次谐波功率测量、AM/AM 及 AM/PM 转换分析，适配功率放大器线性化设计与预失真算法优化。
差分模式：支持平衡器件（如差分天线、高速互连）的共模 / 差模参数测试，满足 PCIe 5.0、SerDes 等高速接口的信号完整性分析（需选件）。
噪声系数集成测量：内置噪声源接口，直接测量器件噪声系数（NF）与相关增益（Gass），无需外接独立仪表，简化多仪器协同测试流程。
时域与材料分析工具：
时域故障定位：通过逆傅里叶变换（IFT）实现电长度分辨率 0.5 mm（8.5 GHz 时），定位电缆 / 连接器不连续性、PCB 走线缺陷，支持脉冲响应滤波与门控功能。
材料介电特性测量：配合同轴探头（如 1.85 mm 接口）、波导夹具或自由空间测试装置，结合 PLTS 软件拟合介电常数（εr）、损耗角正切（tanδ），支持高频板材（如 Rogers、LTCC）及新型材料（超材料、石墨烯）的电磁特性表征。
智能化操作与系统集成：
人机交互：12.1 英寸触控屏，支持多窗口显示（史密斯圆图、极坐标、时域波形），手势缩放 / 拖拽操作，数据可一键导出为 CSV、PDF 或图片（含元数据）。
扩展能力：配备 USB 3.0、LAN（LXI）、GPIB 及触发接口，兼容 LabVIEW、MATLAB 及是德科技 PathWave Test Automation 软件，支持多仪器同步（如与信号源、频谱仪协同），便于搭建全自动测试系统。
典型应用场景
卫星通信与载荷测试：
验证 Ka/Ku 频段（26.5-40 GHz） 及 W 频段（75-110 GHz） 器件（如低噪声放大器、功率分配器）的增益平坦度、端口隔离度，保障星地链路高可靠性传输（需选件扩展）。
测试卫星天线馈源网络的相位一致性，支持多波束天线阵列的幅相校准，满足高分辨率成像雷达的相位精度要求。
汽车雷达与智能驾驶：
分析 76-81 GHz 雷达前端模块（如 MMIC 芯片、微带天线）的驻波比、互调失真，确保雷达传感器的抗干扰能力与目标探测精度（需选件扩展）。
评估雷达发射机的谐波抑制与杂散信号，满足 *** 26262 功能安全标准对射频组件的可靠性要求。
5G 毫米波与***封装：
测试 5G NR 高频段（如 n261 频段，24.25-52.6 GHz）滤波器的带内插损、带外抑制，支持大规模 MIMO 天线阵子的相位一致性校准（需选件扩展）。
表征***封装（SiP、Flip Chip）中高频互连结构（如过孔、键合线）的插入损耗与回波损耗，结合时域分析定位互连缺陷，优化封装电磁兼容性。
科研与精密测量：
高校 / 实验室：用于高频微波电路设计（如鳍线滤波器、介质谐振器）、新型材料（如超材料、石墨烯器件）的电磁特性表征，支持自定义算法开发与固件升级。
工业产线：高速扫描模式适配高频连接器（如 1.0 mm、1.85 mm 接头）、片式器件的批量筛选，内置统计功能实时监控良品率并生成合规测试报告（如符合 CE、FCC 标准）。
优势总结
N5249B 以 10 MHz - 8.5 GHz 基础频率覆盖、127 dB 高动态范围 及 亚毫米级时域分辨率 为核心优势，兼具 高频微波器件精密表征 与 量产级测试效率。其智能化校准、多端口灵活配置及强大的系统集成能力，有效降低了高频复杂场景的测试难度，是 卫星载荷研发、汽车雷达验证、5G 毫米波器件生产及高频材料分析 的理想工具。通过频率扩展选件（如 S930707B），可进一步覆盖至 67 GHz，满足更广泛的高频测试需求
