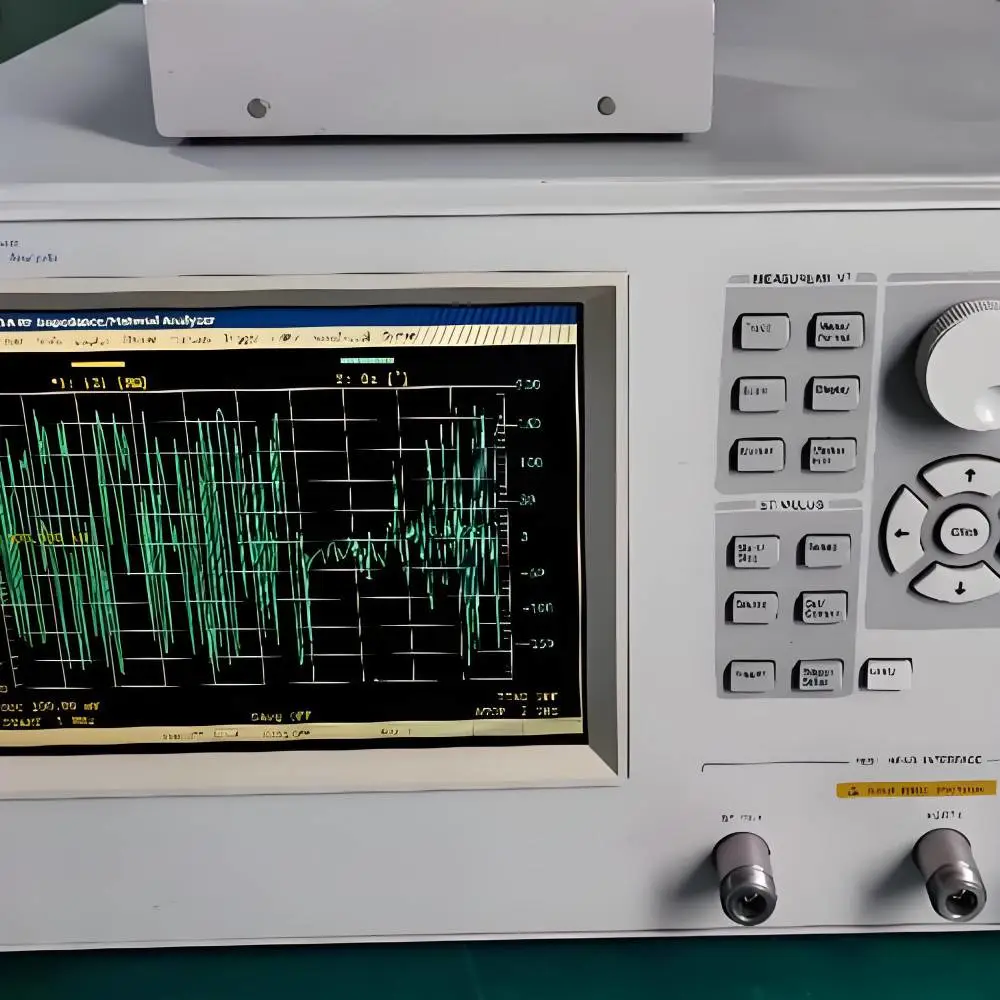

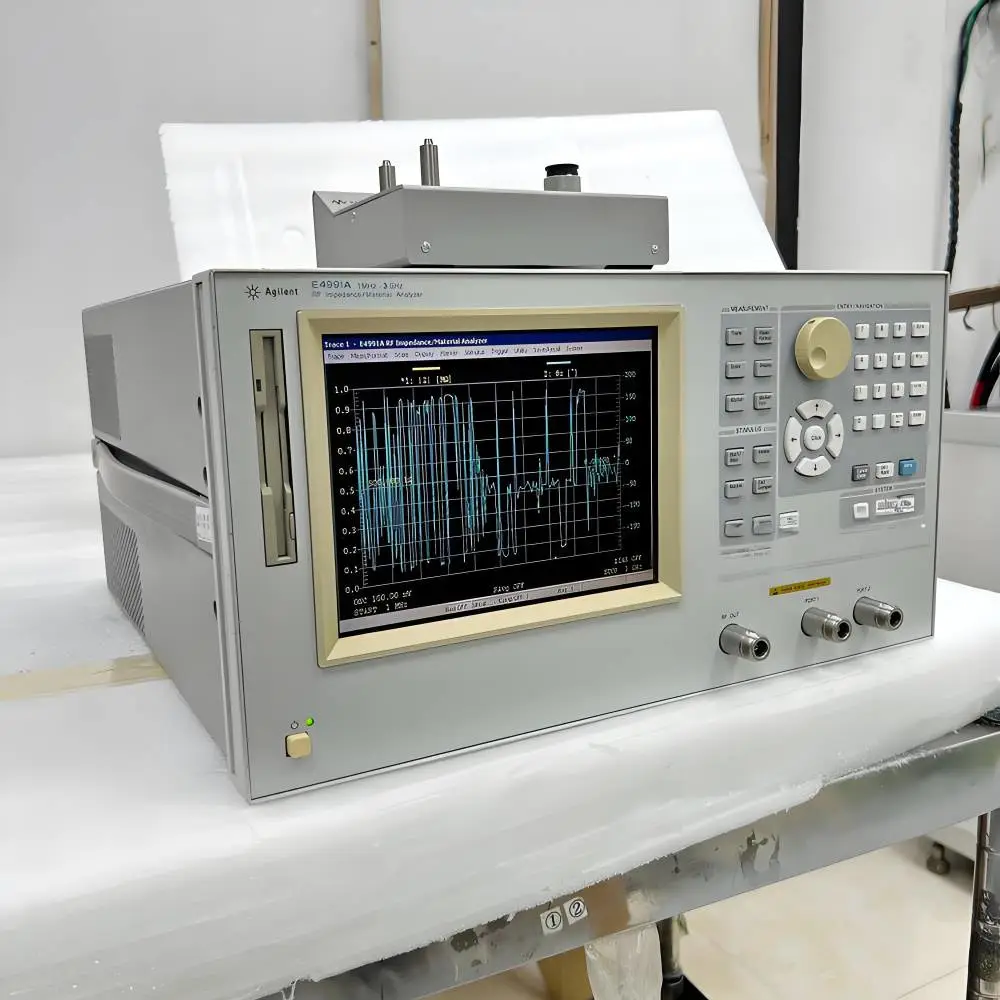

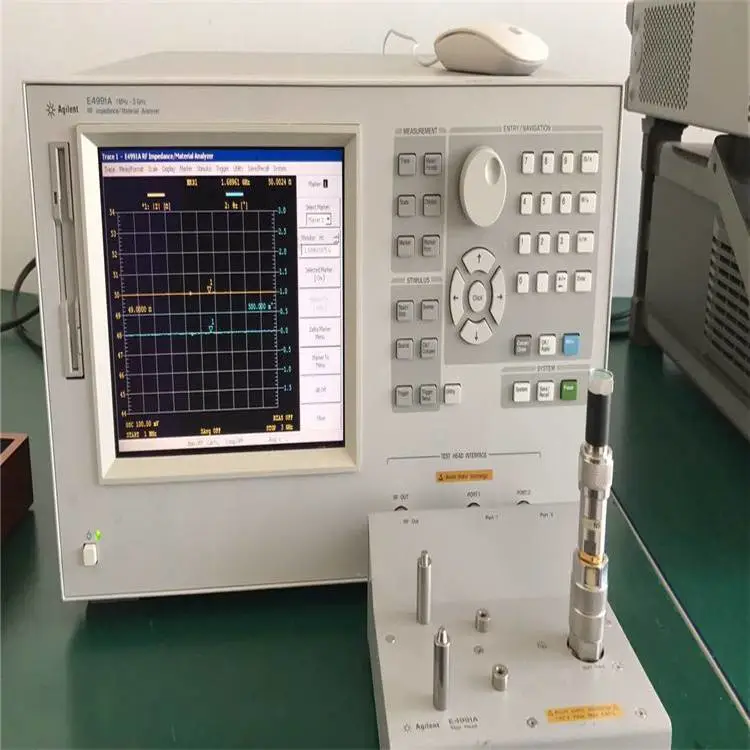

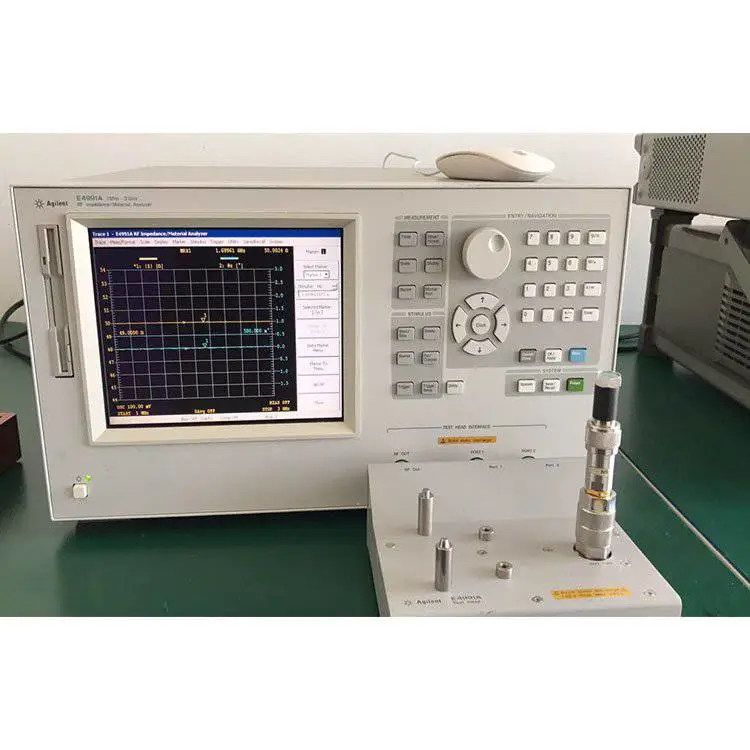

E4991A阻抗分析仪E4991A阻抗分析仪E4991A阻抗分析仪

E4991A、E4991A
商品名称：射频阻抗分析仪/材料分析仪
商品品牌：Agilent /安捷伦
商品型号：E4991A
商品产地：美国
商品详情：
Agilent E4991A 射频阻抗/材料分析仪
主要特性与技术指标 基本精度
?基本精度+/-0.8%
扫描参数
?频率：1 MHz 3 GHz
?振荡器电平：高达1 dBm/0.5 Vrms/10 mArms
?DC 偏置电平（选件E4991A-001）：+/- 40V 或+/- 50 mA
更多特性
?Windows 风格的用户界面
?内置VBA 编程功能
?通过LAN 接口进行数据传输
多功能测量选件
?介电/磁性材料测量（选件E4991A-002）
? 的晶圆测量（选件E4991A-010）
?温度特性测量（选件E4991A-007）
描述
E4991A 射频阻抗/材料分析提供极限阻抗测量性能和功能强大的内置分析功能。它将为元器件和电路设计人员测量3 GHz 以内的元器件提供创新功能，
帮助他们进行研发工作。与反射测量技术不同，E4991A 使用射频电流–电压（RF-IV）技术，可在 的阻抗范围内提供更 的阻抗测量结果。基本阻抗精度是+/-0.8%。高Q 精度有利于进行低功耗元器件分析。内置合成器具有1 MHz到3 GHz 的扫描范围和1 mHz的分辨率。
材料评估
E4991A 提供完整的介电/磁性材料测量解决方案，涵盖1 MHz 1 GHz的宽频率范围。
晶圆测量
借助E4991A-010 探针台连接套件，您可轻松地地将Agilent E4991A 连接到射频探头系统（由Cascade Microtech 提供）上进行晶圆测量。
温度特性评估
温度特性测试套件E4991A-007 是一款为元器件和材料进行温度特性测量的新型解决方案。该选件可在- 55°C + 150°C 的温度范围内提供高精度的温度特性分析功能，以及强大的温度漂移补偿功能。
