产品介绍

一、应用场景

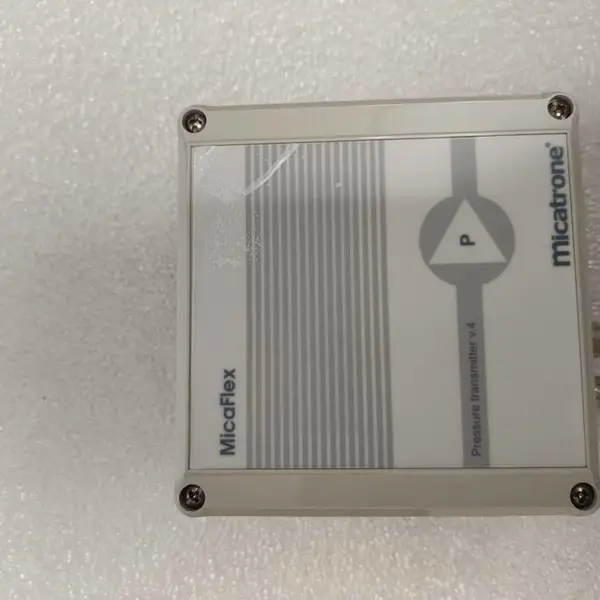

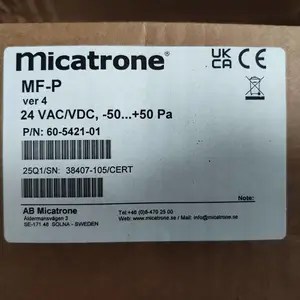

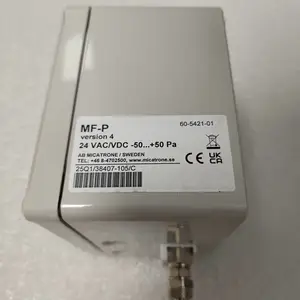

MF-P 压差变送器适用于测量低正压、负压及压差，具备以下特点：

• 输出电压和电流信号

• 便捷的一键调零功能

• 两种可选测量范围：全量程或半量程

• 可选择阻尼设置

• 附带校准证书

二、安装方式

该变送器设计用于壁挂安装，也可配备可选框架套件 MFM-PANEL，实现嵌入式壁挂安装或穿过柜门安装。

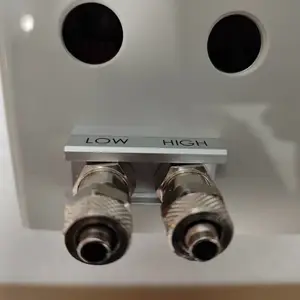

三、压力连接

可通过 VR-DR 安装套件或 8/6 毫米 HT 塑料管进行压力连接。

四、调整设置

（一）零点调整

按下调零键直至 LED 灯熄灭，松开按键即完成调零操作。

（二）输出信号选择

电压和电流信号拥有不同的接线端子，请确认连接正确的输出信号。

（三）阻尼设置

MF-P 支持设置不同的阻尼（时间常数），出厂时阻尼默认设置为 1.5 秒。

（四）半量程设置

将 1 号微型开关拨至 “OFF” 位置为全量程（***），拨至 “ON” 位置为半量程（50%）。注：精度始终以全量程为标准。

五、技术参数

六、认证说明

瑞典 Micatrone 公司独自承担责任声明，MF-P 产品符合电磁兼容（EMC）、低电压（LVD）及有害物质限制（RoHS II）指令的基本要求。完整的制造商符合性声明文本可在公司官网查询。

七、维护与清洁

（一）维护

MF-P 通常无需特殊维护，建议每年检查一次零点。

（二）清洁

使用软布和温和清洁剂清洁，请勿使用去污粉或溶剂。

八、可选变压器

输出信号通常与供电电压无电隔离。如需在标准变送器上实现输出信号与供电电压的电隔离，需配备插件式变压器。可提供适用于 24、115 或 230 交流电压的插件式变压器。

九、配件

• VR-DR 安装套件

• VM-3 测量连接管道

• VM-2 室内测量连接件

• VM-6 室外测量连接件

• 8/6 毫米黄色 HT 塑料管（按米销售或 50 米卷材）

• 双通集流阀（2-TK）

• MFM-Panel（壁挂 / 柜门）安装套件

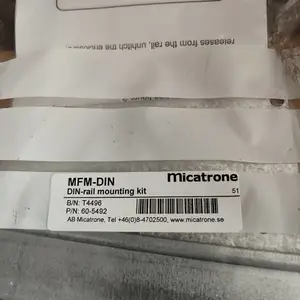

• 导轨安装套件

• 内置变压器（24、115、230 交流电压）

主要产品及型号：

一、差压变送器

• MF-PFA：通用型

• MF-FD：适配 HVAC 控制系统（低差压）

• MF-PD：适配 HVAC 控制系统（低差压）

• MF-P：适配 HVAC 控制系统（低差压）

• MF-PFT：适配苛刻通风及洁净室

二、流量传感器

• MFS-SS：不锈钢材质，测气流和速度（自平均皮托管）

• MFS：高精度测气流和速度（皮托管）

三、其他配件

• VM-5：冷凝水疏水阀（适配差压变送器安装）
