产品介绍

一、应用场景

MF-FD 是专为流量测量设计的压力变送器，具备以下特点：

• 输出电压和电流信号

• 可选择流量线性或压力线性的显示与输出模式

• 支持强制输出信号功能

• 便捷的一键调零操作

• 可选择阻尼设置

• 附带校准证书

二、安装方式

该变送器设计用于壁挂安装，也可配备可选框架套件 MFM-PANEL，实现嵌入式壁挂安装或穿过柜门安装。

三、压力连接

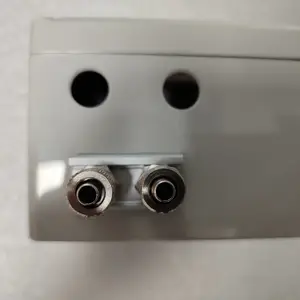

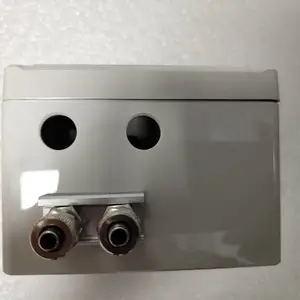

通过 8/6 毫米 HT 塑料管与测量设备进行压力连接。

四、显示单元

MF-FD 配备 4 位 LED 显示屏，便于直观读取数据。

五、调整与设置

（一）零点调整

按下调零键直至 LED 灯熄灭，松开按键即完成调零。

（二）输出信号选择

电压和电流信号拥有不同的接线端子，请确认连接正确的输出信号。

（三）阻尼设置

支持设置不同的阻尼（时间常数），出厂默认阻尼为 1.5 秒。

（四）强制输出信号

将 3 号微型开关拨至 “ON” 位置，可获得输出信号（10 伏和 20 毫安），该功能可用于检查接收系统。

（五）编程功能

通过显示屏上的 4 个按键可对设备进行编程，可编程参数包括流量显示、小数位数和报警功能。流量显示支持 9999 以内的数值，小数位数最多可设置 3 位（例如 9.999）。

（六）报警功能

激活报警功能后，设备处于报警状态时会通过显示屏闪烁给出视觉报警提示。配备可选插件模块后，可获得无电位转换继电器输出。报警可设置为高流量或低流量触发，还可设置 0-600 秒的延时时间。

六、技术参数

七、认证说明

瑞典 Micatrone 公司独自承担责任声明，MF-FD 产品符合电磁兼容（EMC）、低电压（LVD）及有害物质限制（RoHS II）指令的基本要求。

八、可选变压器

输出信号通常与供电电压无电隔离。如需在标准变送器上实现输出信号与供电电压的电隔离，需配备插件式变压器。可提供适用于 24、115 或 230 交流电压的插件式变压器。

九、配件

• MFS 流量传感器

• 8/6 毫米黄色 HT 塑料管（按米销售或 50 米卷材）

• 双通集流阀（2-TK）

• MFM-Panel（壁挂 / 柜门）安装套件

• 导轨安装套件

• MFM-L1 报警模块 *

• 内置变压器（24、115、230 交流电压）*

• 带 RS-485 接口的 Modbus RTU 数据通信模块 *

注：报警模块、变压器和 Modbus 模块不能同时使用，仅可安装其中一种。

其他产品及型号：

一、差压变送器

• MF-PFA：通用型

• MF-FD：适配 HVAC 控制系统（低差压）

• MF-PD：适配 HVAC 控制系统（低差压）

• MF-P：适配 HVAC 控制系统（低差压）

• MF-PFT：适配苛刻通风及洁净室

二、流量传感器

• MFS-SS：不锈钢材质，测气流和速度（自平均皮托管）

• MFS：高精度测气流和速度（皮托管）

三、其他配件

• VM-5：冷凝水疏水阀（适配差压变送器安装）
